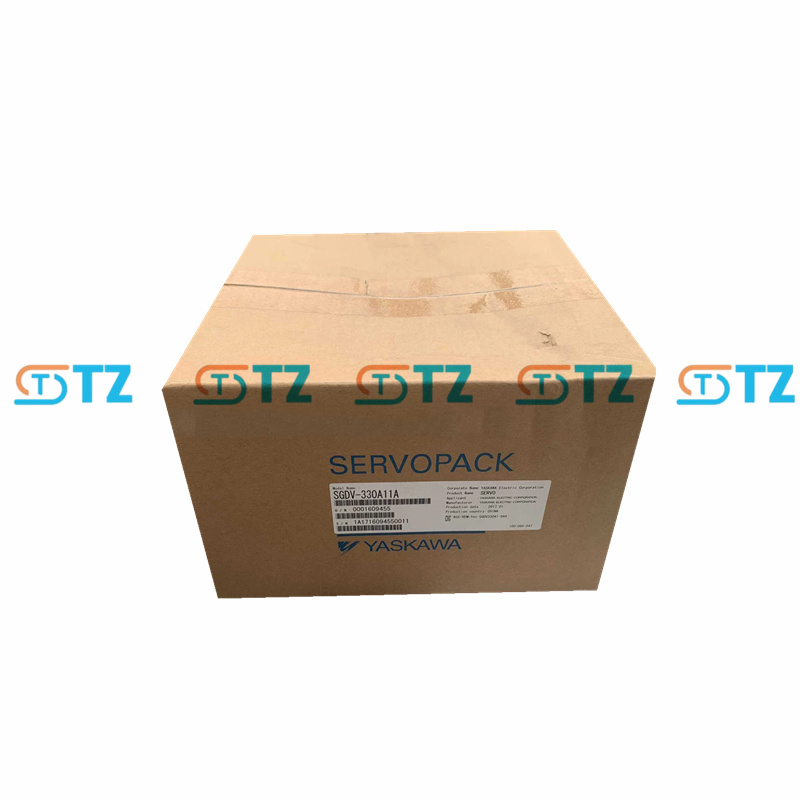

YASKAWA SGDV-330A11A SERVOMOTORE CA SERIE SIGMA-V

Parametri del prodotto

Modello: SGDV-330A11A

Serie: Sigma-V serie SGDV

Potenza nominale in uscita: 5 kW (5000 W)

Alimentazione in ingresso:

Trifase CA: 200-230 V CA, 50/60 Hz

Intervallo di tensione: 170-253 V CA (nominale 200 V CA, +10%/-15%)

Corrente di ingresso: circa 25 A

Produzione:

Corrente di uscita nominale: 32,9 A

Corrente di picco in uscita: circa 78 A

Tensione di uscita: 0-230 V CA

Frequenza di uscita: 0-400 Hz

Modalità di controllo: Controllo del comando di comunicazione MECHATROLINK-II (applicabile ai motori rotanti) Supporta il controllo di coppia, velocità, posizione e fase sincrona Supporta il controllo completo a circuito chiuso

Condizioni ambientali:

Temperatura ambiente di funzionamento: da 0°C a +55°C

Temperatura di conservazione: da -20°C a +85°C

Umidità ambientale: dal 20% all'80% (senza condensa)

Grado di protezione: IP10 (adatto per ambienti industriali puliti e controllati)

Interfaccia di comunicazione: comunicazione MECHATROLINK-II (velocità di trasmissione massima 10 Mbps, ciclo di comunicazione da 250 µs a 4 ms, supporto fino a 30 stazioni) Capacità di comunicazione di RS-422

Feedback dell'encoder Supporta encoder seriali ad alta risoluzione a 20 bit (assoluti o incrementali) Compatibile con encoder a risoluzione pari o superiore a 17 bit

Risposta in frequenza: 1,6 kHz (prestazioni di risposta elevata leader del settore)

Intervallo di controllo della velocità: 1:5000

Livello di vibrazione: V15

Resistenza di isolamento: DC 500 V, 10 MΩ o superiore

Tensione di tenuta all'isolamento: CA 1500 V, 1 minuto (classe 200 V)

Ingressi/uscite digitali Sette ingressi digitali (segnali comuni, come P-OT, N-OT, /SI0-/SI6) Tre uscite digitali (allarme, completamento posizionamento, velocità costante, ecc., come ALM, /COIN, /V-CMP)

Sicurezza e certificazione Conformi a UL 508C, EN 50178, EN 55011 (Gruppo A Classe 1), EN 61800-3 e EN 61800-5-1 EN 954 categoria 3, Categoria di arresto 0, IEC 61508 SIL2

Metodo di raffreddamento: raffreddamento naturale

Altri: Supporta la connessione di un resistore rigenerativo esterno per ottimizzare la gestione dell'energia Funzione di posizionamento integrata, supporto del funzionamento del punto e ricerca dell'origine

Funzione

Controllo del movimento ad alta precisione Supporta encoder ad alta risoluzione a 20 bit per ottenere un controllo preciso di posizione, velocità e coppia. L'intervallo di controllo della velocità è 1:5000 e la risposta in frequenza è di 1,6 kHz, adatta a requisiti di elevata risposta dinamica.

Comunicazione MECHATROLINK-II: controllo di rete ad alta velocità (10 Mbps, ciclo di comunicazione da 250 µs a 4 ms), che supporta fino a 30 stazioni e consente la sincronizzazione multiasse. Fornisce controllo di coppia, velocità, posizione e fase sincrona ad alta precisione, adatto a traiettorie di movimento complesse.

Regolazione automatica Controllo del carico adattivo in tempo reale, regolazione automatica del guadagno del servo e debug semplificato. L'autotuning avanzato consente di ottimizzare rapidamente le prestazioni meccaniche e impostare rapidamente i parametri ottimali anche al primo contatto.

Soppressione delle vibrazioni: la funzione di soppressione delle vibrazioni avanzata riduce la risonanza meccanica e migliora la stabilità del sistema. Supporta FT001 (aggiornamento della soppressione delle vibrazioni) e FT003 (feedback di pressione) per ridurre i tempi di posizionamento.

Controllo multifunzionale. Supporta le modalità di controllo di coppia, velocità e posizione e consente un'applicazione flessibile tramite la commutazione dei parametri. Funzione di posizionamento integrata, che supporta il funzionamento JOG (JOG), la ricerca dell'origine e l'uscita a virgola fissa.

Meccanismo di protezione: include un _sistema utente flessibile_, che supporta encoder monofase a 200 V, trifase a 200 V ed encoder assoluti, in linea con gli standard internazionali. La cronologia degli allarmi facilita la diagnosi dei guasti.

Facile da configurare e integrare. Le funzioni di configurazione guidata e conferma del cablaggio sono fornite tramite lo strumento di progetto SigmaWin+ per semplificare l'installazione. I parametri possono essere inseriti direttamente tramite il driver, riducendo la complessità del cablaggio.

Risparmio energetico ed efficienza: la rettificazione a onda intera e il controllo PWM basato su IGBt generano un'uscita sinusoidale per ridurre il consumo energetico. Supportano il collegamento di una resistenza rigenerativa esterna per ottimizzare la gestione energetica.

Compatibilità: Perfettamente integrato con i servomotori Yaskawa della serie Sigma-5 (come SGMGV, SGMSV). Supporta più dispositivi di feedback per migliorare la flessibilità del sistema.

Scenari applicativi

Robot: giunti che azionano robot industriali e robot collaborativi, che richiedono una sincronizzazione multiasse ad alta precisione.

Macchine utensili CNC: utilizzate per fresatura, tornitura e rettifica ad alta precisione, garantendo un controllo stabile della velocità e della posizione.

Apparecchiature per la produzione di semiconduttori: applicate in scenari ad alta precisione quali la lavorazione di wafer e il confezionamento di chip.

Apparecchiature per il confezionamento di componenti elettronici: aziona macchine ad alta velocità con tecnologia di montaggio superficiale (SMT) o macchine per il confezionamento per soddisfare i requisiti di carico dinamico.

Attrezzature per imballaggio: utilizzate per macchine per imballaggio ad alta velocità, macchine sigillatrici ed etichettatrici, garantendo un controllo preciso del movimento.

Sistema di movimentazione dei materiali: aziona nastri trasportatori per carichi pesanti, sistemi di smistamento automatici e impilatori per garantire un funzionamento efficiente e stabile.

Macchinari tessili: azionano telai o filatoi ad alta velocità, riducono le vibrazioni e migliorano la stabilità.

Apparecchiature per la produzione di cristalli liquidi: utilizzate per il posizionamento preciso e il controllo sincrono per migliorare l'efficienza della produzione.

Macchine utensili e macchinari in generale: applicati ad apparecchiature meccaniche ad alto carico e ad alta precisione, come macchine per stampaggio a iniezione o macchine per stampaggio a iniezione.

Prodotti vantaggiosi:

Tutti gli articoli sono nuovi di zecca originali e pronti per essere consegnati dal distributore. Vi preghiamo di informarci se sono richieste altre condizioni: usato, scatola aperta, ricondizionato, ecc.

Molti disponibili aspettano solo te, sentiti libero di chiedere per ottenere un'offerta migliore!!!
