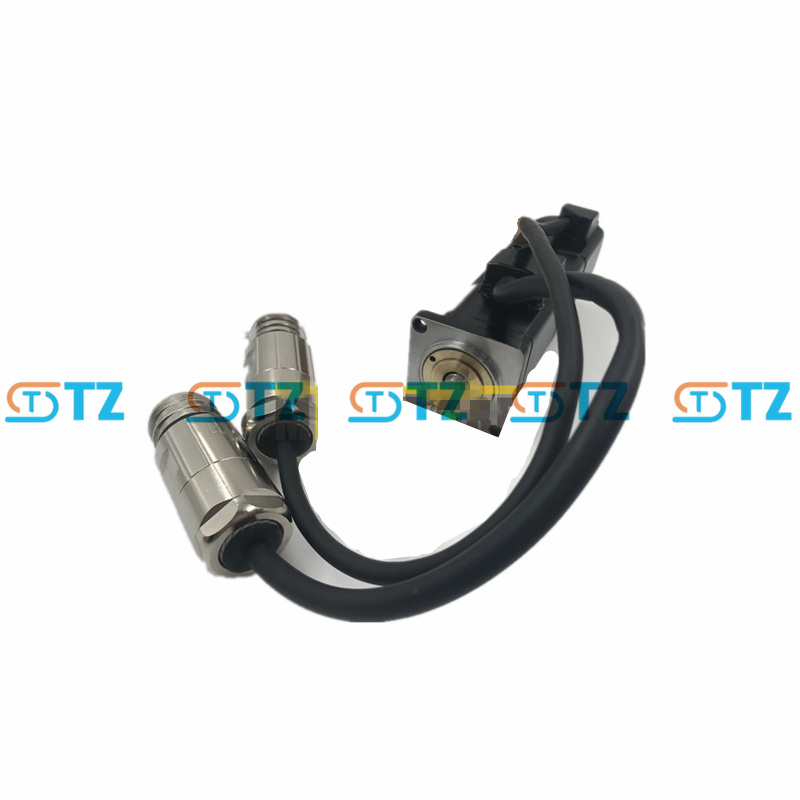

YASKAWA SGMAH-A5AAA6CD-OY SERVOMOTORE AD ALTE PRESTAZIONI SERIE SIGMA II

Parametri del prodotto

Potenza nominale: 50 W (0,05 kW).

Tensione di alimentazione: monofase o trifase 200-230 V CA, 50/60 Hz.

Velocità nominale: 3000 giri/min.

Velocità massima: 6000 giri/min.

Coppia nominale: 0,159 Nm (1,41 lb-in).

Coppia massima: 0,477 Nm (4,23 lb-in, ~300% della coppia nominale per 3 secondi).

Inerzia del rotore: circa 0,0000176 kg·m² (inerzia molto bassa per elevate accelerazioni).

Codificatore:

Tipo: encoder incrementale a 13 bit (8192 impulsi/giro). Fornisce un posizionamento affidabile per applicazioni su piccola scala.

Freno:

Freno di stazionamento: 24 V CC, coppia di stazionamento tipicamente ≥0,2 Nm. Si attiva per proteggere il carico durante gli arresti di emergenza o in assenza di corrente.

Grado di protezione: IP55 (chiuso, autoraffreddato, eccetto la parte passante dell'albero; IP67 opzionale con guarnizioni).

Ambiente:

Temperatura di esercizio: da 0°C a 40°C.

Temperatura di conservazione: da -15°C a 70°C.

Umidità: 20-80% RH (senza condensa).

Livello di vibrazione: V15 (≤15 µm).

Isolamento:

Resistenza di isolamento: ≥10 MΩ a 500 V CC.

Tensione di tenuta: 1500 V CA per 1 minuto.

Resistenza al calore: Classe B.

Design dell'albero: albero dritto con cava per chiavetta e maschio (per un accoppiamento sicuro). Senza paraolio/polvere (standard per AAA6CD; confermare se necessario).

Attuale:

Corrente nominale: circa 0,64 A.

Corrente di picco: circa 1,92 A.

Efficienza: elevata efficienza grazie alla progettazione con magneti permanenti.

Certificazioni: UL, cUL, CE (dipendenti dalla configurazione).

Unità compatibili: si abbina ai servoamplificatori Yaskawa Sigma II SGDH (ad esempio, SGDH-A5AE o SGDH-01AE).

Funzioni

Super High Power Rate: l'inerzia molto bassa (0,0000176 kg·m²) consente accelerazioni/decelerazioni rapide, ideale per attività con cicli di lavoro elevati. Coppia massima al 300% della coppia nominale (0,477 Nm) per 3 secondi, per supportare brevi picchi di potenza.

Posizionamento di precisione: l'encoder incrementale a 13 bit (8192 impulsi/giro) offre una risoluzione adeguata per compiti di precisione su piccola scala. Compatibile con gli aggiornamenti degli encoder assoluti per applicazioni che richiedono il mantenimento della posizione.

Freno integrato: il freno di stazionamento a 24 V CC protegge il carico durante lo spegnimento, gli arresti di emergenza o gli stati di inattività, migliorando la sicurezza in configurazioni verticali o ad alta inerzia. L'innesto/disinnesto rapido riduce al minimo i ritardi di ciclo.

Design compatto: la flangia di soli 40 mm e la lunghezza ridotta si adattano agli spazi ristretti delle apparecchiature miniaturizzate. Il peso ridotto (~0,9 kg) riduce le sollecitazioni meccaniche nei sistemi dinamici.

Resistenza ambientale: il grado di protezione IP55 (albero escluso) protegge da polvere e getti d'acqua a bassa pressione. Grado di protezione IP67 opzionale con guarnizioni per ambienti più difficili (non standard in AAA6CD).

Controllo flessibile: supporta il controllo di posizione, velocità e coppia tramite amplificatori SGDH. Compatibile con ingressi analogici/a impulsi o MECHATROLINK-II per sistemi in rete.

Bassa manutenzione: il rotore a magneti permanenti elimina la necessità di manutenzione delle spazzole. Il design autoraffreddato riduce le esigenze di gestione termica.

Auto-Tuning: se abbinato alle unità SGDH, supporta l'auto-tuning online per una configurazione rapida e prestazioni ottimizzate.

Scenari applicativi

Assemblaggio di componenti elettronici: aziona piccole macchine pick-and-place o apparecchiature SMT, dove movimenti rapidi e precisi sono fondamentali. Il freno garantisce un posizionamento sicuro in assenza di corrente.

Macchine per imballaggio: alimenta sistemi compatti di etichettatura, sigillatura o astucciatura, sfruttando la bassa inerzia per cicli ad alta velocità. Le dimensioni ridotte si adattano a layout macchina ridotti.

Dispositivi medici: utilizzati in apparecchiature diagnostiche (ad esempio, sistemi di imaging) o strumenti chirurgici robotici, garantendo movimenti precisi in ambienti sterili. Il freno migliora la sicurezza nelle applicazioni verticali.

Robotica: aziona giunti in bracci robotici leggeri per operazioni di assemblaggio o ispezione, sfruttando il design compatto e l'elevata reattività.

Macchinari tessili: controlla piccoli telai o macchine da cucire, garantendo coppia e precisione costanti per modelli complessi.

Automazione di laboratorio: alimenta robot di pipettaggio o manipolatori di campioni, dove dimensioni ridotte e precisione sono essenziali. Il freno previene la deriva del carico in configurazioni di precisione.

Piccoli trasportatori: gestisce sistemi di trasporto in miniatura nella logistica o nella produzione, ottimizzando lo spazio e l'uso dell'energia.

Apparecchiature di stampa: aziona i rulli di alimentazione o le lame nelle stampanti compatte, supportando un funzionamento preciso e ad alta velocità.
