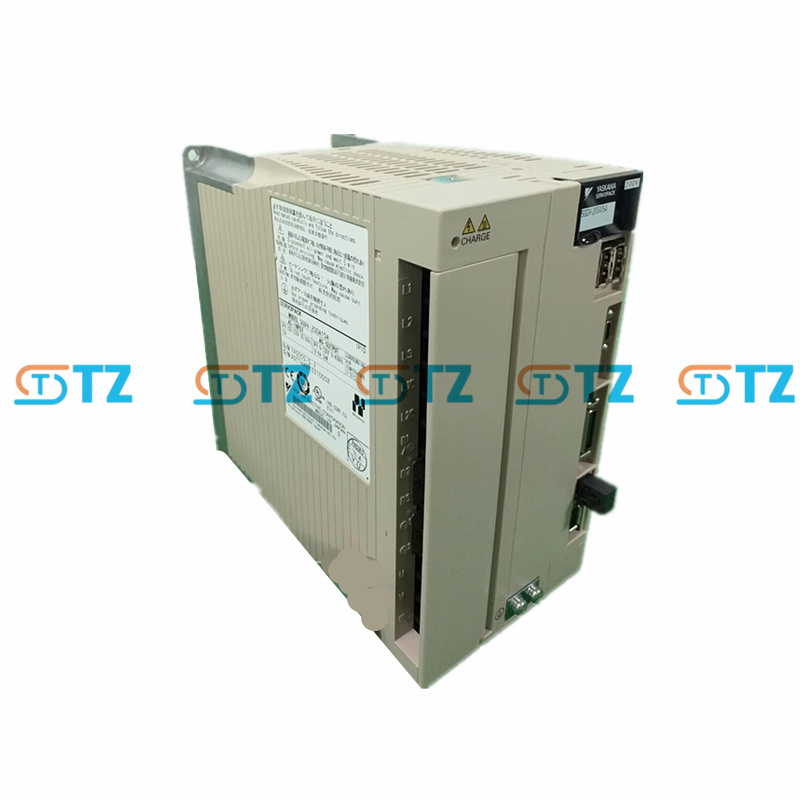

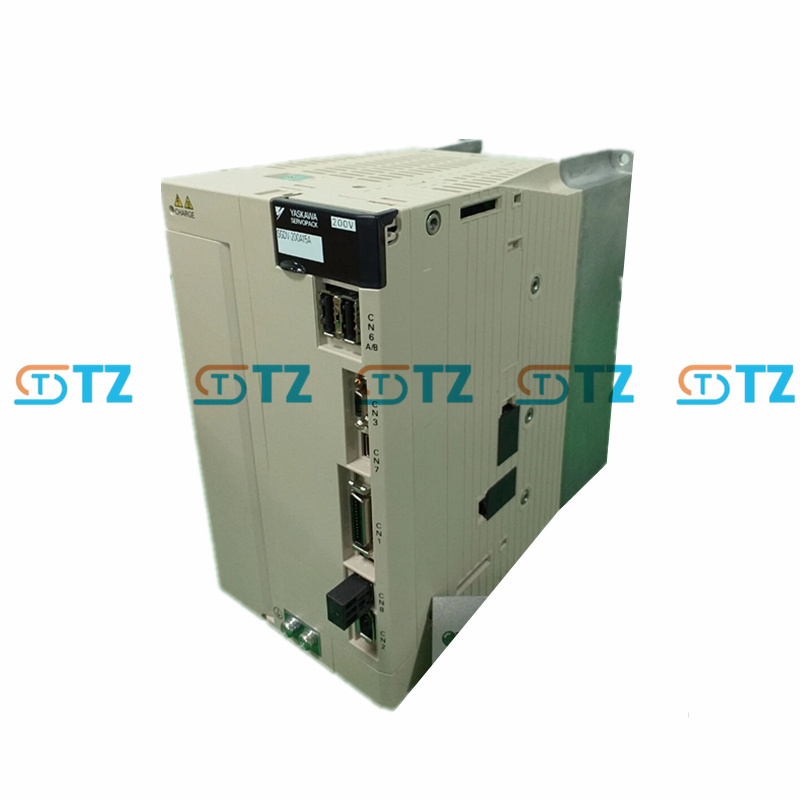

SERVOMOTORE CA YASKAWA SGDV-200A15A SERIE SIGMA-V

Parametri del prodotto

Modello: SGDV-200A15A

Serie: Sigma-V SGDV (Sigma-5)

Potenza nominale in uscita: 3 kW (3000 W)

Potenza in ingresso:

Trifase CA: 200-230 V CA, 50/60 Hz

Intervallo di tensione: 170-253 V CA (+10%/-15%)

Corrente di ingresso: ~17-20 A (stimata in base all'uscita 19,6 A di SGDV-200A01A)

Produzione:

Corrente di uscita nominale: 19,6 A

Corrente di uscita di picco: 56 A

Tensione di uscita: 0-230 V CA

Frequenza di uscita: 0-400 Hz

Metodo di controllo: comunicazione MECHATROLINK-II (rete ad alta velocità, 10 Mbps, ciclo da 250 µs a 4 ms) Supporta il controllo di coppia, velocità, posizione e fase sincronizzata Controllo completamente in circuito chiuso

Feedback dell'encoder: supporta encoder seriali ad alta risoluzione a 20 bit (assoluti o incrementali) Compatibile con encoder a 17 bit o superiori

Risposta in frequenza: 1,6 kHz

Gamma di controllo della velocità: 1:5000

Condizioni ambientali: Temperatura di funzionamento: da 0°C a +55°C Temperatura di stoccaggio: da -20°C a +85°C

Umidità: dal 20% all'80% (senza condensa)

Grado di protezione: IP10 (interno, ambiente controllato)

Comunicazione: MECHATROLINK-II (interfaccia di controllo primaria) RS-422 per debug/impostazione parametri

I/O digitali: 7 ingressi digitali (ad esempio, P-OT, N-OT, /SI0-/SI6) 3 uscite digitali (ad esempio, ALM, /COIN, /V-CMP)

Sicurezza e certificazioni: UL 508C, EN 50178, EN 55011 (Gruppo 1, Classe A), EN 61800-3, EN 61800-5-1 EN 954 Cat. 3, Ferma il gatto. 0, IEC 61508 SIL2

Raffreddamento: raffreddamento naturale o aria forzata (a seconda della configurazione)

Altro: Supporta resistore rigenerativo esterno Posizionamento integrato, funzionamento JOG, ricerca dell'origine Soppressione delle vibrazioni (opzioni FT001/FT003)

Funzioni

Controllo ad alta precisione: supporto encoder a 20 bit per un controllo preciso di coppia, velocità e posizione. Intervallo di controllo della velocità 1:5000, risposta in frequenza di 1,6 kHz. Comunicazione MECHATROLINK-II: sincronizzazione multiasse ad alta velocità (10 Mbps) per il controllo di coppia, velocità, posizione e fase. Supporta fino a 30 stazioni, tempo di ciclo di 250 µs.

Ottimizzazione: controllo adattivo del carico in tempo reale e ottimizzazione automatica avanzata per una configurazione rapida. Funzione "tuning-less" per un funzionamento stabile senza regolazioni manuali.

Soppressione delle vibrazioni: la soppressione avanzata (FT001/FT003) riduce la risonanza meccanica. Riduce i tempi di posizionamento nelle applicazioni ad alto carico.

Modalità di controllo: controllo di coppia, velocità, posizione e fase sincronizzata tramite MECHATROLINK-II. Funzioni integrate di posizionamento, JOG e ricerca dell'origine.

Caratteristiche di sicurezza: protezione da sovracorrente, sovratensione e cortocircuito. Cronologia degli allarmi per la diagnostica.

Facilità d'uso: software SigmaWin+ per la configurazione dei parametri, il controllo del cablaggio e il monitoraggio. Controllo PWM basato su IGBT con uscita sinusoidale per la massima efficienza.

Compatibilità: Ottimizzato per motori Sigma-5 (ad esempio, SGMGV, SGMSV). Supporta vari dispositivi di feedback per flessibilità.

Applicazioni

Robotica: controllo giunto multiasse con controllo di fase sincronizzato.

Macchine CNC: fresatura, tornitura e rettifica ad alta coppia.

Apparecchiature per semiconduttori: manipolazione di wafer e incapsulamento di chip.

Macchine per l'imballaggio: sigillatura, etichettatura e confezionamento ad alta velocità.

Movimentazione dei materiali: trasportatori e impilatori per carichi pesanti.

Macchinari tessili: Telai ad alta velocità con soppressione delle vibrazioni.

Produzione LCD: posizionamento di precisione per pannelli di grandi dimensioni.

Prodotti vantaggiosi:

Tutti gli articoli sono nuovi di zecca originali e pronti per essere consegnati dal distributore. Vi preghiamo di informarci se sono richieste altre condizioni: usato, scatola aperta, ricondizionato, ecc.

Molti disponibili aspettano solo te, sentiti libero di chiedere per ottenere un'offerta migliore!!!
