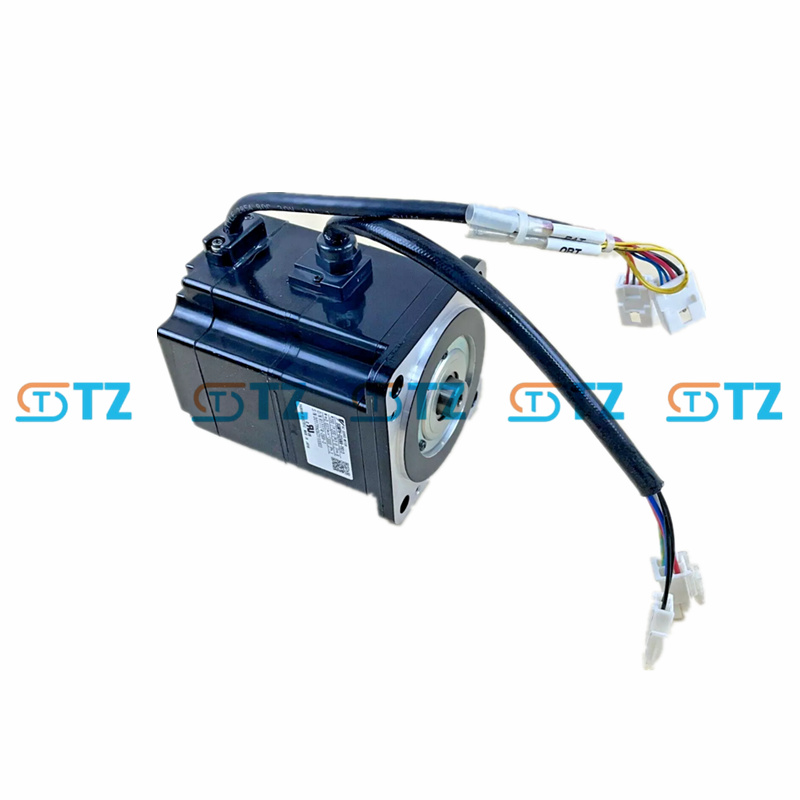

SERVOMOTORE YASKAWA SGMPH-02ANA-YR13 SERIE SIGMA-II

Parametri del prodotto

Modello: SGMPH-02ANA-YR13

Serie: Sigma-II SGMPH

Potenza nominale in uscita: 0,2 kW (200 W, 0,27 CV)

Coppia nominale: 0,637 N·m (5,64 lb-in)

Coppia massima istantanea: 1,911 N·m (16,92 lb-in, 300% della coppia nominale, mantenuta per 3 secondi)

Velocità nominale: 3000 giri/min

Velocità massima: 5000 giri/min

Corrente nominale: 2,0 A

Corrente massima istantanea: ~6,0 A (stimata come 3 volte la corrente nominale)

Tensione di ingresso: trifase 200 V CA, 50/60 Hz

Codificatore:Encoder incrementale a 13 bit (2048 impulsi/giro, ~8192 ppr con quadratura)

Inerzia: Bassa inerzia

Grado di protezione: IP55 (completamente chiuso, autoraffreddato, escluso l'albero)

Classe di isolamento: B

Resistenza alle vibrazioni: fino a 49 m/s²

Resistenza di isolamento: ≥10 MΩ a 500 VDC

Tensione di tenuta all'isolamento: 1500 V CA per 1 minuto

Condizioni ambientali:

Temperatura di esercizio: da 0°C a +40°C

Temperatura di conservazione: da -20°C a +60°C

Umidità: dal 20% all'80% (senza condensa)

Design dell'albero: albero dritto senza cava per chiavetta (basato sul suffisso YR13)

Montaggio: su flangia (compatibile con NEMA)

Altro: Nessun freno o paraolio (configurazione standard) Eccitazione a magnete permanente

Funzioni

Prestazioni ad alta risposta: rotore a bassa inerzia per accelerazioni rapide e tempi di posizionamento brevi. Coppia nominale di 0,637 N·m, con capacità di sovraccarico del 300% per carichi dinamici.

Posizionamento di precisione: encoder incrementale a 13 bit (~8192 impulsi/giro) per un feedback accurato. Supporta il controllo di posizione ad alta precisione con azionamenti compatibili.

Ampia gamma di velocità: da 3000 giri/min nominali a 5000 giri/min massimi, adatti per applicazioni ad alta velocità.

Resistenza ambientale: la protezione IP55 resiste a polvere e acqua (albero escluso). Funziona tra 0°C e +40°C con umidità del 20%-80%.

Design compatto: ingombro ridotto e peso ridotto per l'integrazione in spazi ristretti. Il montaggio a flangia semplifica l'installazione.

Compatibilità: ottimizzato per azionamenti Sigma-II ma compatibile con azionamenti Sigma-III/V con regolazione dei parametri. Supporta le modalità di controllo di coppia, velocità e posizione.

Manutenzione: l'encoder seriale riduce la complessità del cablaggio. Circuiti principali/di controllo separati per una facile diagnostica.

Applicazioni

Robotica: controllo congiunto in piccoli robot industriali o collaborativi.

Macchine CNC: Azionamenti di avanzamento per piccole fresatrici o torni.

Macchine per imballaggio: movimento preciso per etichettatura, inscatolamento o confezionamento.

Movimentazione dei materiali: piccoli trasportatori o sistemi pick-and-place.

Macchinari tessili: telai ad alta velocità o macchine da cucire con basse vibrazioni.

Assemblaggio di componenti elettronici: posizionamento di componenti in PCB o apparecchiature a semiconduttore.

Prodotti vantaggiosi:

Tutti gli articoli sono nuovi di zecca originali e pronti per essere consegnati dal distributore. Vi preghiamo di informarci se sono richieste altre condizioni: usato, scatola aperta, ricondizionato, ecc.

Molti disponibili aspettano solo te, sentiti libero di chiedere per ottenere un'offerta migliore!!!
