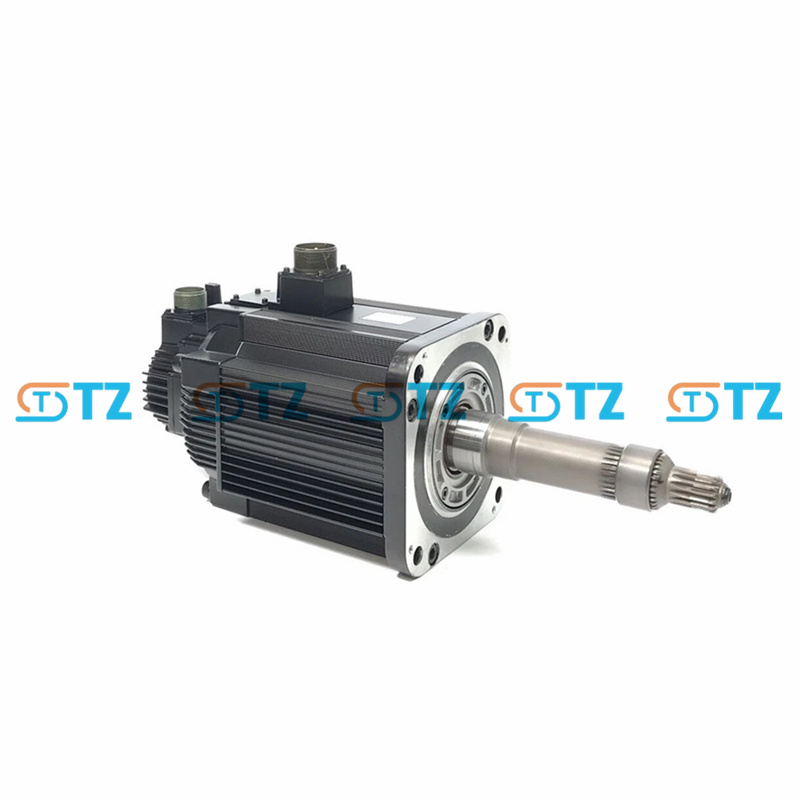

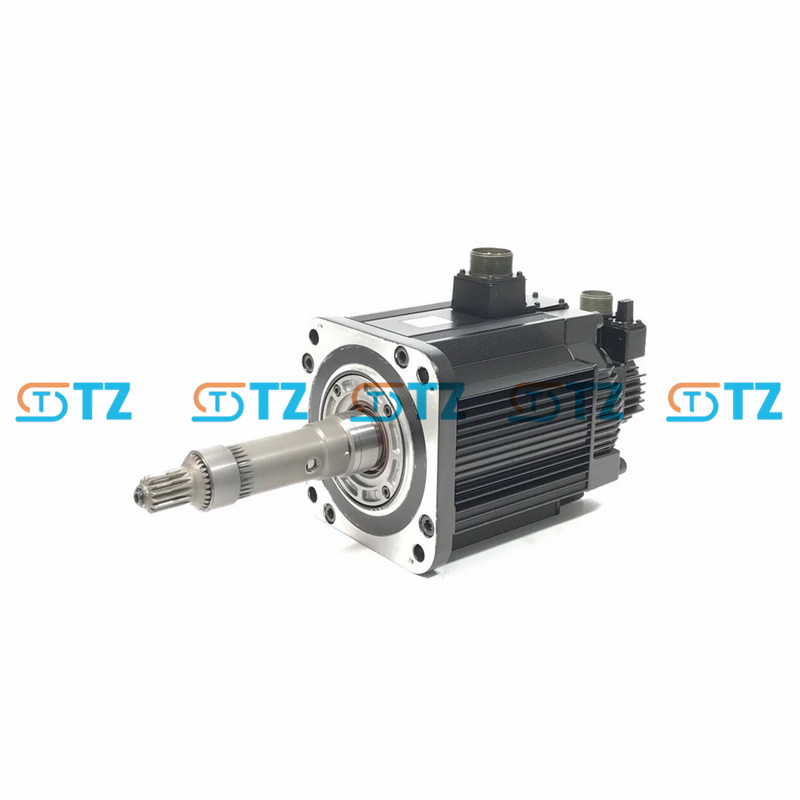

YASKAWA SGMGH-44A2A-YR14 SERVOMOTORE CA SERIE SIGMA-II

Parametri del prodotto

Modello: SGMGH-44A2A-YR14

Serie: Sigma-II serie SGMGH

Potenza nominale in uscita: 4,4 kW (4400 W)

Velocità nominale: 1500 giri/min

Velocità massima: 3000 giri/min

Coppia nominale: 28,4 N·m

Coppia massima istantanea: circa 84 N·m

Corrente nominale: 32,8 A

Corrente massima istantanea: circa 45 A

Tensione di alimentazione: trifase AC 200 V, 50/60 Hz

Encoder: encoder seriale a valore assoluto a 17 bit (configurazione standard) Il feedback ad alta risoluzione garantisce un posizionamento ad alta precisione

Classe di isolamento: classe F (resistenza alle alte temperature)

Grado di protezione: IP67 (ad eccezione delle parti attraverso cui passa l'albero, tipo autoraffreddante completamente chiuso)

Livello di vibrazione: V15

Resistenza di isolamento: DC 500 V, 10 MΩ o superiore

Tensione di tenuta all'isolamento: CA 1500 V, 1 minuto (classe 200 V)

Condizioni ambientali:

Temperatura ambiente di funzionamento: da 0°C a +40°C

Temperatura di conservazione: da -20°C a +60°C

Umidità ambientale: dal 20% all'80% (senza condensa)

Inerzia del rotore: Inerzia media, adatta per applicazioni che richiedono stabilità e carico elevato

Design dell'estremità dell'albero: albero dritto, senza cava per chiavetta

Altri:

Metodo di eccitazione: tipo a magnete permanente

Metodo di installazione: installazione a flangia

Funzione

Elevata coppia in uscita. La coppia nominale è di 28,4 N·m e la coppia massima istantanea raggiunge gli 84 N·m, rendendolo adatto ad applicazioni con carichi elevati. Il design del rotore a media inerzia garantisce un equilibrio tra risposta dinamica e stabilità.

Posizionamento ad alta precisione Dotato di un encoder assoluto a 17 bit, fornisce un feedback ad alta risoluzione (circa 131.072 risoluzioni per giro), garantendo un controllo preciso della posizione.

Ampia gamma di velocità: la velocità nominale è di 1500 giri/min e la velocità massima può raggiungere i 3000 giri/min. Supporta sia il funzionamento ad alta che a bassa velocità ed è adatto a diverse condizioni di lavoro.

Soppressione delle vibrazioni La funzione integrata di soppressione delle vibrazioni riduce la risonanza meccanica e migliora la stabilità del sistema.

Elevate prestazioni di protezione Grazie al grado di protezione IP67 (ad eccezione dell'estremità dell'albero), è adatto al funzionamento in ambienti difficili.

Compatibilità: si integra perfettamente con i servoazionamenti Yaskawa serie Sigma-II per ottimizzare le prestazioni. Supporta diverse modalità di controllo (coppia, velocità, posizione), commutabili tramite i parametri del driver.

Facile da manutenere. Il circuito principale è separato dal circuito di controllo. L'allarme interrompe solo l'alimentazione del circuito principale, il che è comodo per la risoluzione dei problemi. Il cablaggio dell'encoder è semplificato (gli encoder seriali hanno la metà del cablaggio rispetto ai prodotti tradizionali).

Risparmio energetico ed efficienza. L'eccitazione a magnete permanente e il design efficiente riducono il consumo energetico. Supportano il funzionamento regolare di carichi dinamici elevati e riducono gli sprechi energetici.

Scenari applicativi

Macchine utensili CNC: utilizzate per fresatura, tornitura e rettifica ad alta precisione, garantendo un controllo stabile della coppia e della velocità.

Robot industriali: azionano giunti robotici o bracci meccanici pesanti, che richiedono coppia elevata e risposta rapida.

Sistema di movimentazione dei materiali: viene utilizzato su nastri trasportatori per carichi pesanti, carrelli elevatori o veicoli a guida automatica (AGV) per garantire movimenti efficienti e fluidi.

Attrezzatura per imballaggio: applicata a macchine per imballaggio ad alta velocità o macchine sigillatrici per soddisfare le esigenze di carichi dinamici elevati.

Macchinari da stampa: utilizzati per macchine da stampa o fustellatrici, garantiscono una sincronizzazione precisa della velocità e un controllo della posizione.

Macchinari tessili: azionano telai ad alta velocità o filatoi per garantire un'elevata coppia in uscita e basse vibrazioni.

Macchinari pesanti: adatti per attrezzature che richiedono un'elevata potenza in uscita, come macchine per stampaggio o macchine per stampaggio a iniezione.

Macchinari per la lavorazione alimentare: utilizzati per apparecchiature di taglio o confezionamento ad alta precisione, che soddisfano i requisiti di igiene e stabilità.

Prodotti vantaggiosi:

Tutti gli articoli sono nuovi di zecca originali e pronti per essere consegnati dal distributore. Vi preghiamo di informarci se sono richieste altre condizioni: usato, scatola aperta, ricondizionato, ecc.

Molti disponibili aspettano solo te, sentiti libero di chiedere per ottenere un'offerta migliore!!!
