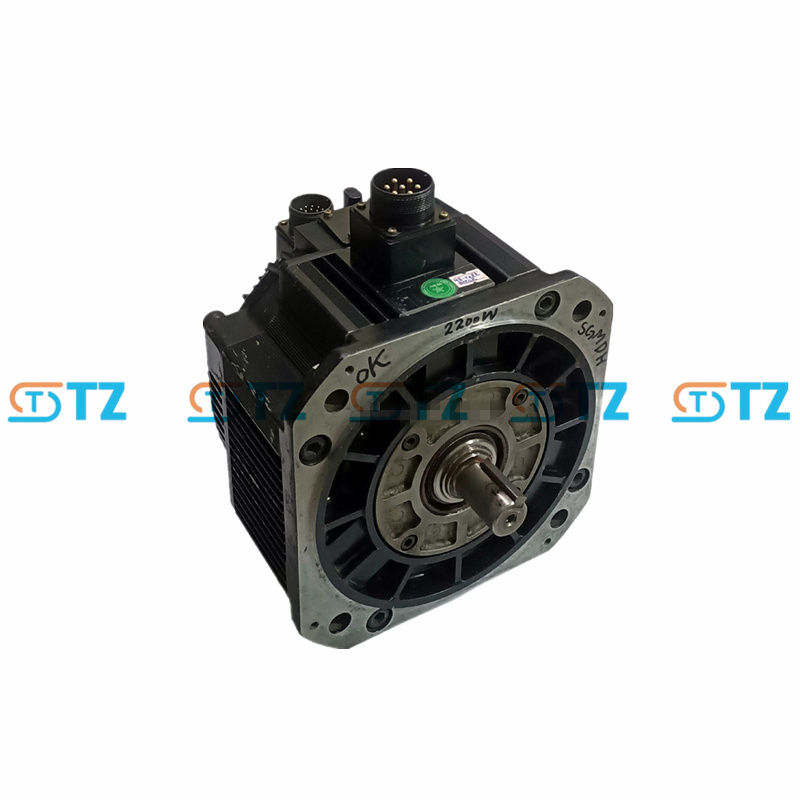

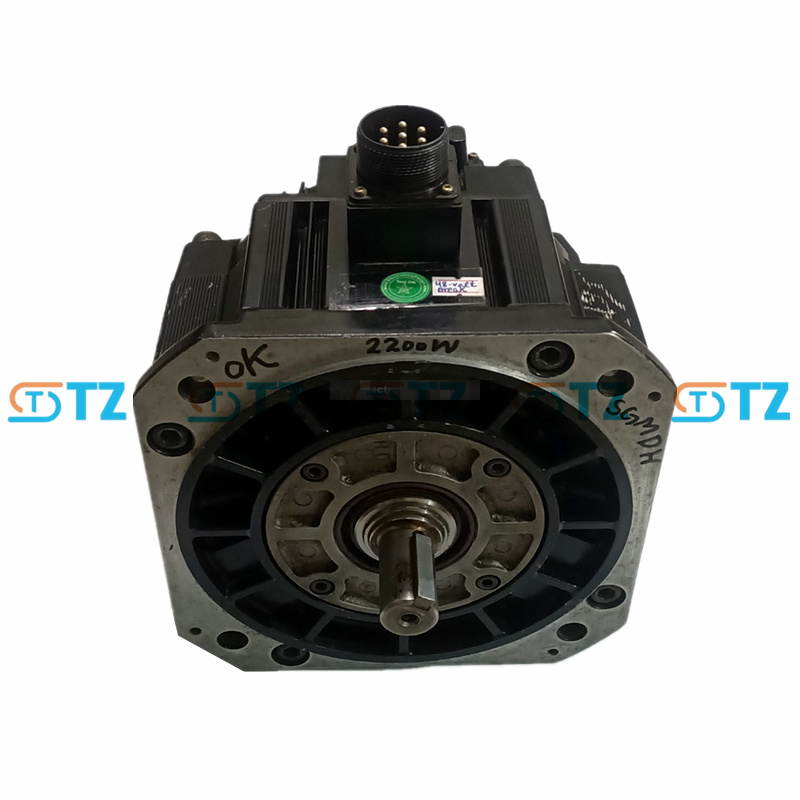

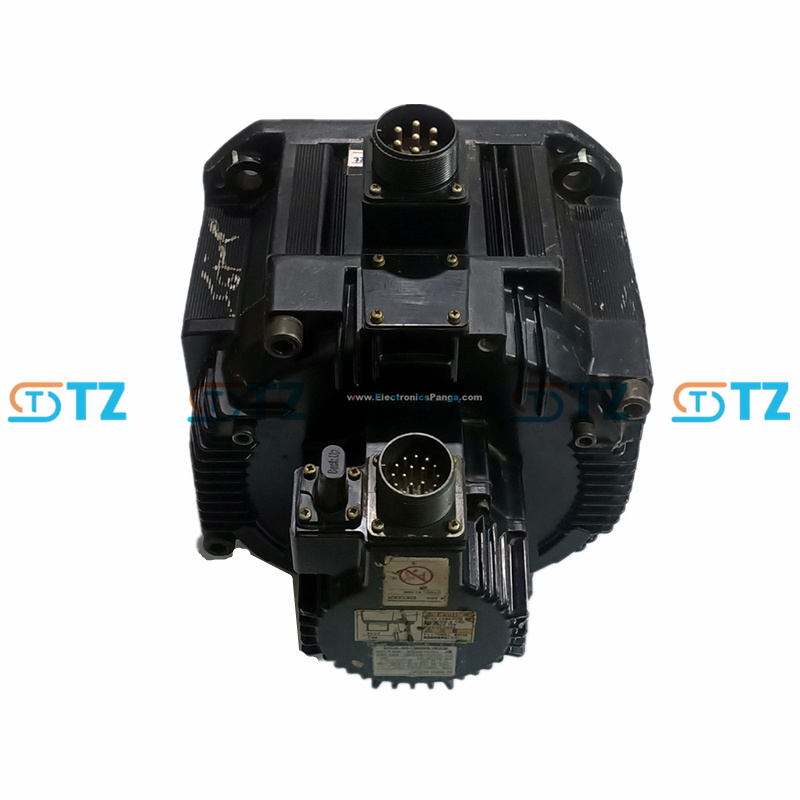

YASKAWA SGMDH-22A2A-YR13 SERVOPACK CA SERIE SIGMA-II

Parametro del prodotto

Modello: SGMDH-22A2A-YR13

Serie: Sigma-II SGMDH

Potenza nominale: 2,2 kW (2,95 CV)

Tensione nominale: 200 VAC (trifase)

Corrente nominale: 15,7 A

Velocità nominale: 1500 giri/min

Velocità massima: 2000 giri/min

Coppia nominale: 14,0 Nm

Coppia massima: circa 42,0 Nm (300% della coppia nominale, riferimento standard Sigma-II)

Inerzia del rotore: elevata inerzia, circa 0,0675 kg·m² (fare riferimento a SGMDH-22A)

Encoder: encoder assoluto a 17 bit (131072 ppr)

Grado di protezione: IP67 (completamente chiuso, eccetto estremità dell'albero, è necessario confermare la tenuta dell'olio)

Classe di isolamento: classe F

Design dell'estremità dell'albero: albero dritto con cava per chiavetta, senza freno, senza paraolio

Metodo di raffreddamento: raffreddamento naturale

Temperatura ambiente: da 0 a +40°C

Umidità ambiente: dal 20% all'80% (senza condensa)

Valutazione delle vibrazioni: 15 µm o meno

Certificazione: UL, cUL, CE (secondo EN 50178, EN 55011 Classe A, EN 61800-3)

Caratteristica

Elevata potenza e coppia elevata: 2,2 kW di potenza nominale e 14,0 Nm di coppia nominale (picco 42,0 Nm) per applicazioni con carichi pesanti. Il design ad alta inerzia offre stabilità e resistenza alle fluttuazioni di carico.

Posizionamento ad alta precisione: l'encoder assoluto a 17 bit (131.072 impulsi/giro) garantisce un controllo di posizione ad alta risoluzione senza la necessità di tornare all'origine dopo un'interruzione di corrente. Supporta il controllo a circuito chiuso completo (sono necessari driver compatibili come SGDM-20ADA).

Robusto e durevole: grado di protezione IP67 (eccetto estremità albero), adatto ad ambienti industriali difficili; il paraolio può migliorare la protezione dell'estremità albero. L'isolamento di classe F supporta il funzionamento ad alte temperature.

Configurazione flessibile: albero dritto con cava per chiavetta per un facile collegamento di macchinari pesanti. Freno o paraolio opzionali.

Compatibilità con gli azionamenti: progettato per azionamenti Sigma-II (ad esempio SGDM-20ADA, SGDH-20AE), compatibile anche con Sigma-5 (SGDV-180A01A, soggetto a verifica). Sono supportati il ​​controllo analogico di tensione/treno di impulsi e la comunicazione MECHATROLINK-II (driver visivo).

Scenario applicativo

Grandi macchine CNC: mandrino di azionamento o albero di alimentazione per impieghi gravosi per requisiti di coppia elevati.

Robot industriali: controllano la base o l'articolazione di un grande braccio robotico per garantire un movimento stabile.

Attrezzatura per presse: aziona le parti di potenza della punzonatrice o della macchina per stampaggio a iniezione per garantire un'elevata forza di uscita.

Movimentazione dei materiali: controllo di trasportatori pesanti o ascensori per movimentare carichi di grandi dimensioni.

Macchinari per imballaggio: azionano il mandrino o il meccanismo di trazione della grande linea di imballaggio per mantenerne la stabilità.

Energia eolica: per sistemi di imbardata o di passo variabile per fornire una coppia affidabile.
