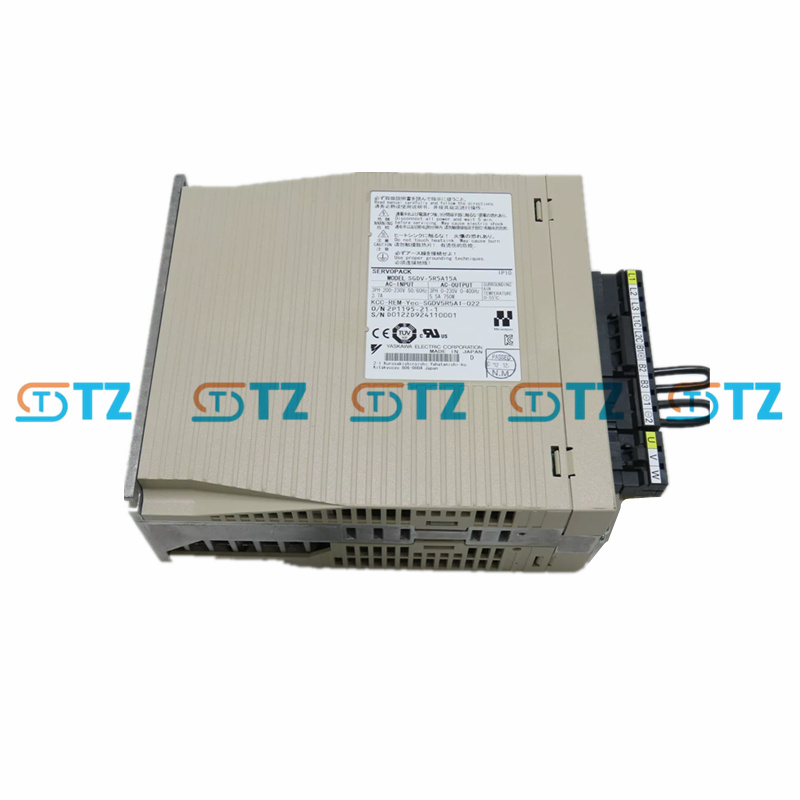

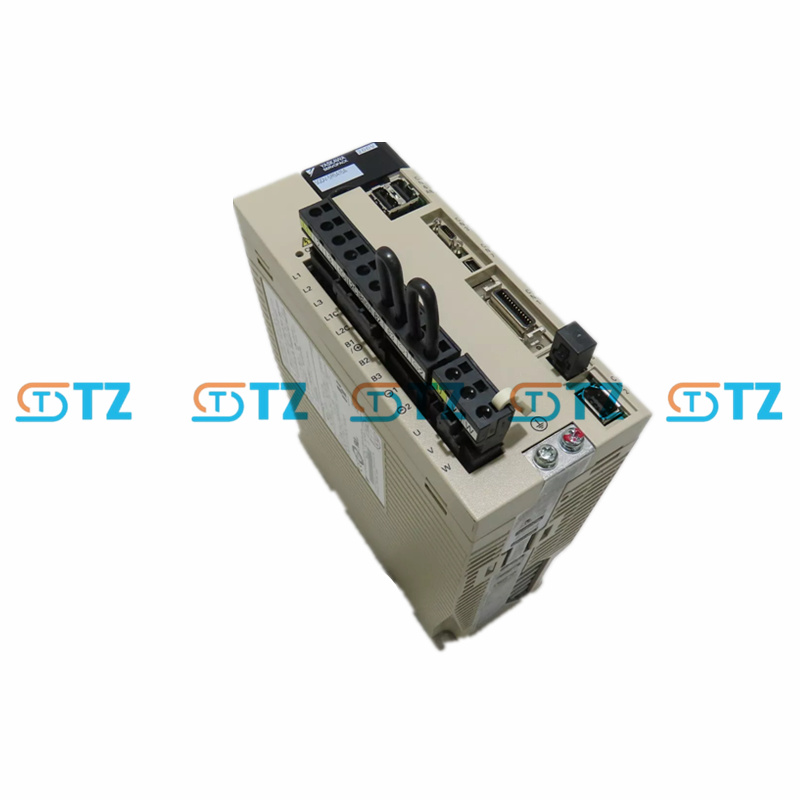

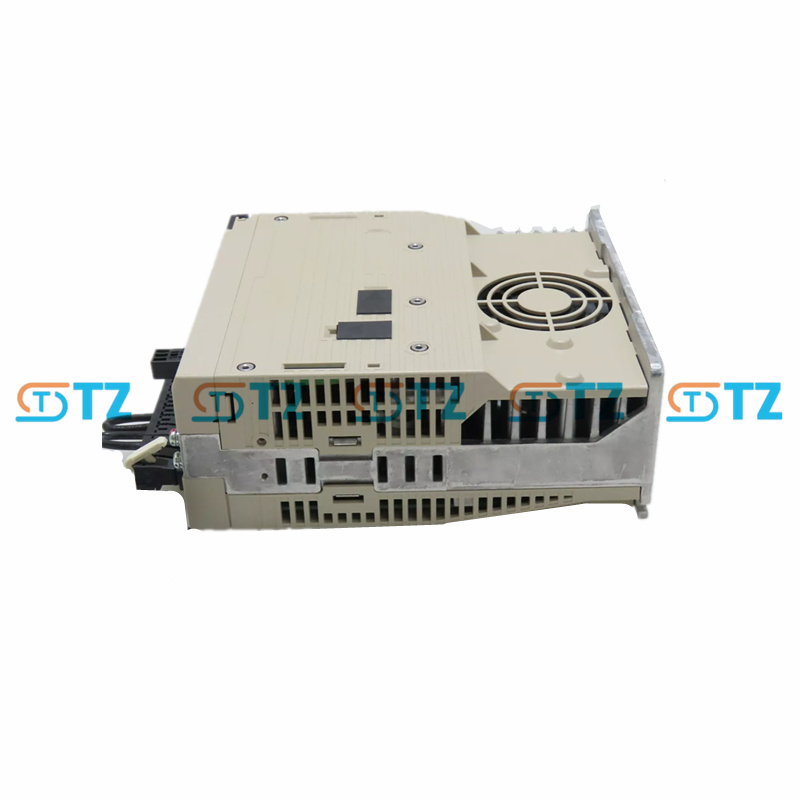

SERVOMOTORE CA YASKAWA SGDV-5R5A15A SERIE SIGMA-V

Parametri del prodotto

Modello: SGDV-5R5A15A

Serie: Sigma-V serie SGDV

Potenza nominale in uscita: 0,75 kW (750 W)

Alimentazione in ingresso:

Trifase CA: 200-230 V CA, 50/60 Hz

Intervallo di tensione: 170-253 V CA (nominale 200 V CA, +10%/-15%)

Corrente di ingresso: circa 4,7 A

Produzione:

Corrente di uscita nominale: 5,5 A

Corrente di uscita di picco: 16,9 A

Tensione di uscita: 0-230 V CA

Frequenza di uscita: 0-1000 Hz

Modalità di controllo: Controllo dei comandi di comunicazione MECHATROLINK-II (applicabile ai motori rotanti) Supporta il controllo di coppia, velocità, posizione e fase sincrona Supporta il controllo completo in anello chiuso

Condizioni ambientali:

Temperatura ambiente di funzionamento: da 0°C a +55°C

Temperatura di conservazione: da -20°C a +85°C

Umidità ambientale: dal 20% all'80% (senza condensa)

Grado di protezione: IP10 (adatto per ambienti industriali puliti e controllati)

Interfaccia di comunicazione: Comunicazione MECHATROLINK-II (controllo di rete ad alta velocità) Capacità di comunicazione RS-422 (per il debug o l'impostazione dei parametri)

Feedback dell'encoder Supporta encoder seriali ad alta risoluzione a 20 bit (assoluti o incrementali) Compatibile con encoder a risoluzione pari o superiore a 17 bit

Risposta in frequenza: 1 kHz (prestazioni di risposta elevate)

Intervallo di controllo della velocità: 1:5000

Livello di vibrazione: V15

Resistenza di isolamento: DC 500 V, 10 MΩ o superiore

Tensione di tenuta all'isolamento: CA 1500 V, 1 minuto (classe 200 V)

Ingressi/uscite digitali Sette ingressi digitali (segnali comuni, come P-OT, N-OT, /SI0-/SI6) Tre uscite digitali (allarme, completamento posizionamento, velocità costante, ecc., come ALM, /COIN, /V-CMP)

Ingresso analogico: 1 ingresso controllo coppia (-3... +3 VDC, regolabile a -10... +10 VDC) Un ingresso controllo velocità (-6...) +6 VDC, regolabile a -10... +10 VDC

Sicurezza e certificazione Conformi a UL 508C, EN 50178, EN 55011 (Gruppo A Classe 1), EN 61800-3 e EN 61800-5-1 EN 954 categoria 3, Categoria di arresto 0, IEC 61508 SIL2

Metodo di raffreddamento: raffreddamento naturale

Funzione

Controllo del movimento ad alta precisione. Supporta encoder ad alta risoluzione a 20 bit per un controllo preciso di posizione, velocità e coppia. L'intervallo di controllo della velocità è di 1:5000, ideale per requisiti di elevata risposta dinamica.

Comunicazione MECHATROLINK-II: supporta il controllo di rete ad alta velocità, ottenendo il controllo di coppia, velocità, posizione e fase sincrona, ideale per applicazioni sincrone multiasse. Ciclo di comunicazione breve, tempi di risposta rapidi e maggiore efficienza del sistema.

Regolazione automatica: funzione Tuning-less integrata, che consente di ottenere un funzionamento stabile senza regolazioni manuali. La regolazione automatica avanzata ottimizza rapidamente le prestazioni meccaniche e riduce i tempi di debug.

Soppressione delle vibrazioni: la funzione di soppressione delle vibrazioni avanzata riduce la risonanza meccanica e migliora la stabilità del sistema. Supporta le funzioni FT001 (aggiornamento della soppressione delle vibrazioni) e FT003 (feedback di pressione) per ridurre i tempi di posizionamento.

Controllo multifunzionale. Supporta le modalità di controllo di coppia, velocità e posizione e consente un'applicazione flessibile tramite la commutazione dei parametri. Funzione di posizionamento integrata, che supporta il funzionamento JOG (JOG), la ricerca dell'origine e l'uscita a virgola fissa.

Meccanismo di protezione: include protezione da sovracorrente, sovratensione e cortocircuito per garantire la sicurezza del driver e del motore. La cronologia degli allarmi facilita la diagnosi dei guasti.

Facile da configurare e integrare. Le funzioni di configurazione guidata e conferma del cablaggio sono fornite tramite lo strumento di progetto SigmaWin+ per semplificare l'installazione. I parametri possono essere inseriti direttamente tramite il driver, riducendo la complessità del cablaggio.

Risparmio energetico ed efficienza: la rettificazione a onda intera e il controllo PWM basato su IGBt generano un'uscita sinusoidale per ridurre il consumo energetico. Supportano il collegamento di una resistenza rigenerativa esterna per ottimizzare la gestione energetica.

Compatibilità: Perfettamente integrato con i servomotori Yaskawa della serie Sigma-5 (come SGMAV, SGMGV). Supporta più dispositivi di feedback per migliorare la flessibilità del sistema.

Scenari applicativi

Robot: azionamento congiunto per robot industriali e robot collaborativi, che richiedono risposta rapida e sincronizzazione multiasse.

Macchine utensili CNC: azionano apparecchiature di fresatura, tornitura e rettifica ad alta precisione, garantendo un controllo stabile della velocità e della posizione.

Apparecchiature per la produzione di semiconduttori: utilizzate per applicazioni ad alta precisione, quali la lavorazione di wafer e il confezionamento di chip.

Apparecchiature per il confezionamento di componenti elettronici: aziona macchine ad alta velocità con tecnologia di montaggio superficiale (SMT) o macchine per il confezionamento per soddisfare i requisiti di carico dinamico.

Attrezzature per l'imballaggio: applicate a macchine per l'imballaggio ad alta velocità, macchine sigillatrici ed etichettatrici, garantiscono un controllo preciso del movimento.

Sistema di movimentazione dei materiali: viene utilizzato per nastri trasportatori, sistemi di smistamento automatici e impilatori per garantire un funzionamento efficiente e stabile.

Macchinari tessili: azionano telai o filatoi ad alta velocità, riducono le vibrazioni e migliorano la stabilità.

Apparecchiature per la produzione di cristalli liquidi: utilizzate per il posizionamento preciso e il controllo sincrono per migliorare l'efficienza della produzione.

Prodotti vantaggiosi:

Tutti gli articoli sono nuovi di zecca originali e pronti per essere consegnati dal distributore. Vi preghiamo di informarci se sono richieste altre condizioni: usato, scatola aperta, ricondizionato, ecc.

Molti disponibili aspettano solo te, sentiti libero di chiedere per ottenere un'offerta migliore!!!
