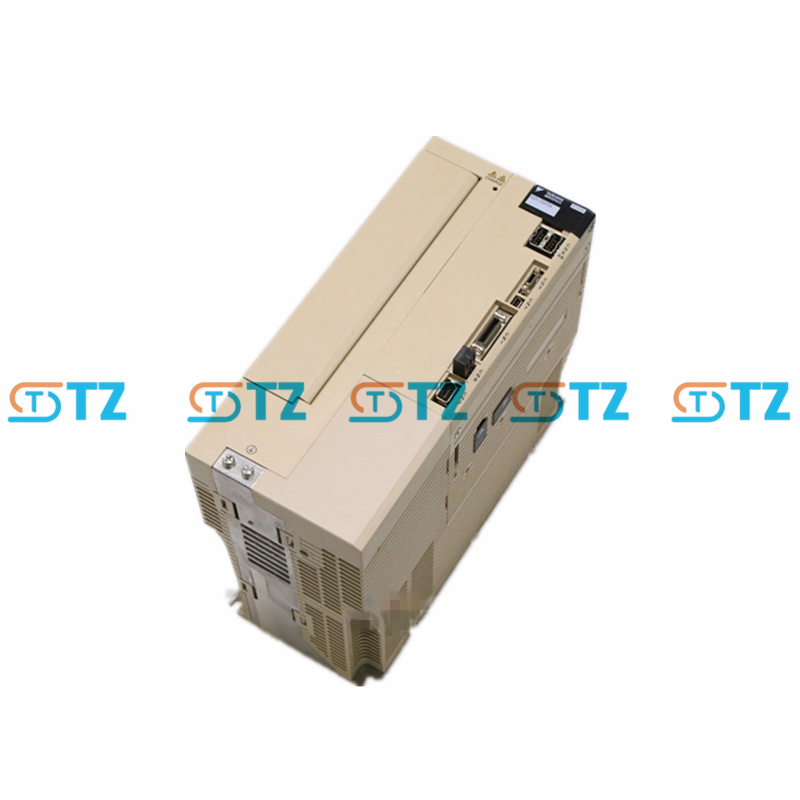

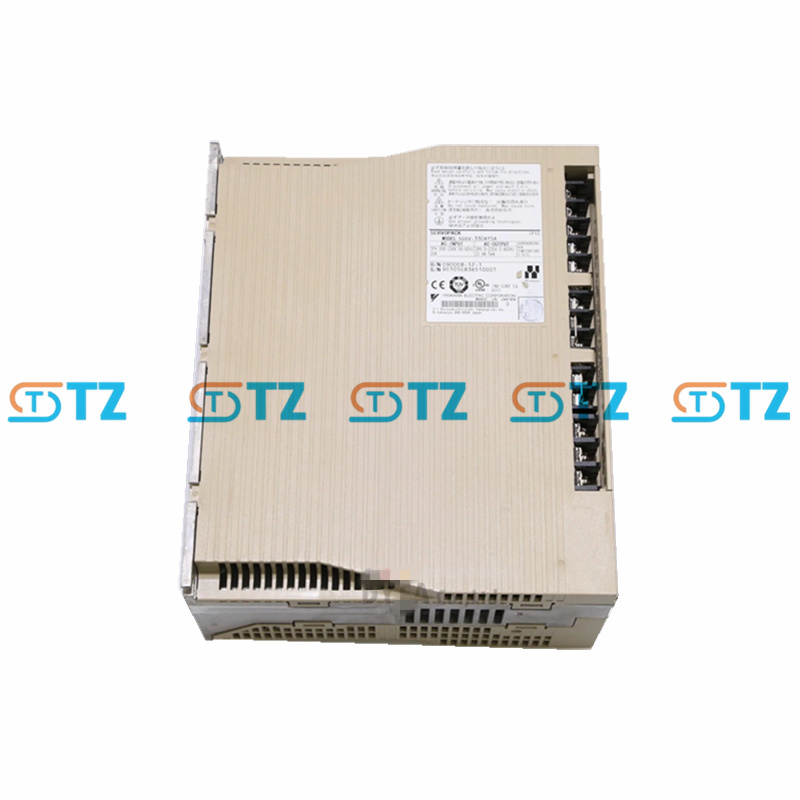

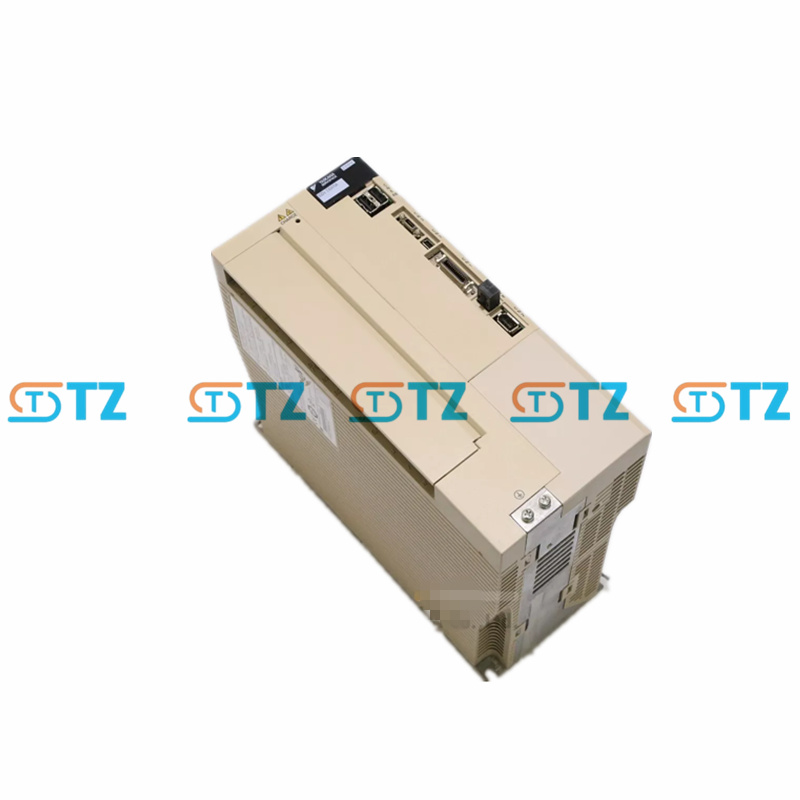

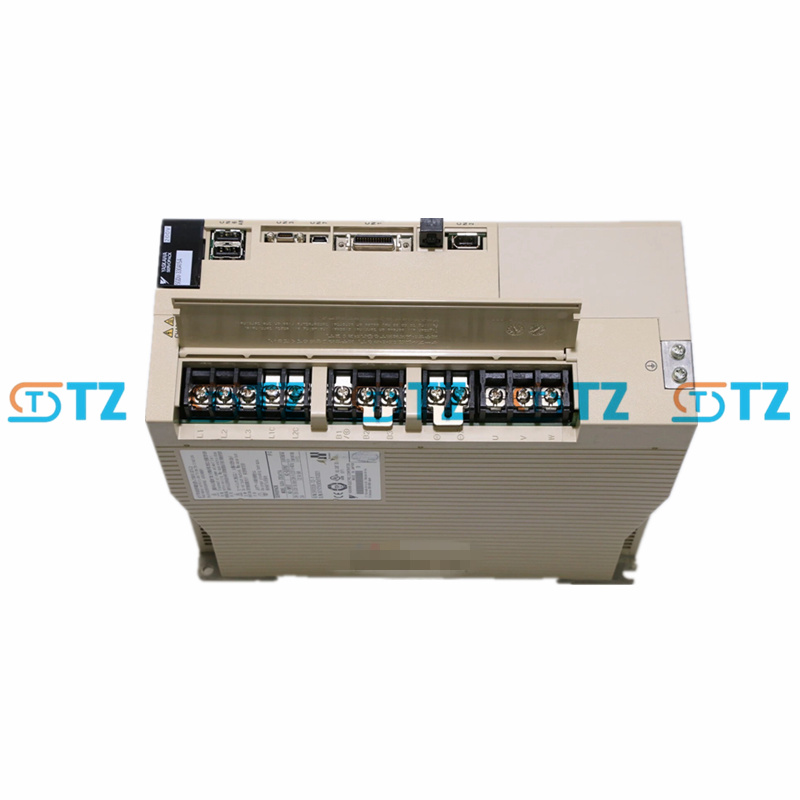

SERVODRIVER YASKAWA SGDV-330A15A SERIE SIGMA-5

Parametri del prodotto

Modello: SGDV-330A15A

Serie: Sigma-5 SGDV

Potenza nominale: 5,0 kW (6,7 CV)

Alimentazione in ingresso:

Tensione: 170-253 VAC, trifase (nominale 200 V, +10%/-15%;) Supporta 200/208/220/230/240 VAC

Frequenza: 50/60 Hz

Corrente: 28,9 A

Alimentazione in uscita:

Tensione: 0-230 VAC, trifase

Corrente continua: 32,9 A

Frequenza: 0-300 Hz

Modalità di controllo: controllo di velocità, coppia, posizione

Modalità di controllo: rettifica a onda intera, controllo PWM IGBT, azionamento a onda sinusoidale

Intervallo di controllo della velocità: 1:5000

Supporto encoder: encoder incrementale a 13 bit (2048 x 4) o encoder assoluto a 24 bit (richiede batteria, come JZSP-BA01)

Interfaccia di comunicazione: RS-422 (supporta MECHATROLINK-II/III; EtherCAT richiede moduli aggiuntivi)

Ingresso/uscita digitale Ingresso: 7 ingressi universali (da /SI0 a /SI6), inibizione avanti/indietro (P-OT/N-OT), limite di coppia avanti/indietro (/P-CL/N-CL), blocco base (/HWBB1, /HWBB2) Uscita: allarme (ALM+, ALM-), completamento posizionamento (/COIN), coerenza velocità (/V-CMP), rilevamento rotazione motore (/TGON), prontezza servo (/S-RDY), limite di coppia (/CLT), limite di velocità (/VLT), interblocco frenatura (/BK), avviso (/WARN), avvicinamento (/NEAR), monitoraggio stato (EDM1), impulsi encoder (PAO, PBO, PCO)

Ingresso analogico: Controllo di coppia: -3... +3 Vdc (regolabile -1...) +1 Vdc a -10... +10 Vdc, spesso a 16 μs Controllo di velocità: -6... +6 Vdc (regolabile -2...) +2 Vdc a -10... +10 Vdc, spesso a 30 μs

Funzionalità integrate: Funzione di posizionamento integrata Soppressione delle vibrazioni Sintonizzazione automatica in tempo reale Funzionamento JOG Ricerca dell'origine Controllo completo in circuito chiuso Registrazione della cronologia degli allarmi

Temperatura ambiente: da 0°C a +55°C

Grado di protezione: IP10 (da installare nell'armadio elettrico per evitare umidità, gas corrosivi e polvere)

Metodo di raffreddamento: raffreddamento naturale

Caratteristica

Risposta ad alta frequenza: risposta in frequenza di 1,6 kHz, che riduce i tempi di posizionamento e migliora le prestazioni dinamiche.

Ottimizzazione avanzata: le funzioni di ottimizzazione automatica in tempo reale e di soppressione delle vibrazioni semplificano il debug e si adattano a diverse condizioni di carico.

Controllo preciso: intervallo di controllo della velocità 1:5000, che supporta il controllo di velocità, coppia e posizione, garantendo un movimento fluido e ad alta precisione.

Comunicazione flessibile: interfaccia RS-422, che supporta MECHATROLINK-II/III o EtherCAT (modulo richiesto), ottenendo la sincronizzazione multiasse.

Funzione di protezione: protezione integrata da sovracorrente, sovratensione, surriscaldamento e sottotensione, con registrazione della cronologia degli allarmi per garantire un funzionamento sicuro.

Configurazione rapida: gli strumenti di ingegneria SigmaWin+ offrono procedure guidate di configurazione e funzioni di conferma del cablaggio, riducendo i tempi di debug.

Compatibilità: insieme ai motori rotativi della serie YASKAWA Sigma-5 (come SGMGV-55A), supporta il feedback dell'encoder incrementale o assoluto e richiede il supporto della batteria per la codifica assoluta.

Scenario applicativo

Robot: aziona grandi bracci robotici per ottenere traiettorie e posizionamenti ad alta precisione.

Macchine utensili CNC: controlla l'asse di avanzamento o il mandrino delle macchine utensili CNC per migliorare la precisione di lavorazione.

Macchinari per imballaggio: azionano nastri trasportatori ad alta velocità, apparecchiature di etichettatura o sigillatura per migliorare l'efficienza della produzione.

Movimentazione dei materiali: movimentazione e posizionamento di pezzi pesanti in linee di produzione automatizzate.

Apparecchiature per semiconduttori: attività ad alta precisione per apparecchiature di manipolazione o collaudo di wafer.

Settori: robotica, produzione elettronica, componenti automobilistici, imballaggio, semiconduttori, lavorazione alimentare.
