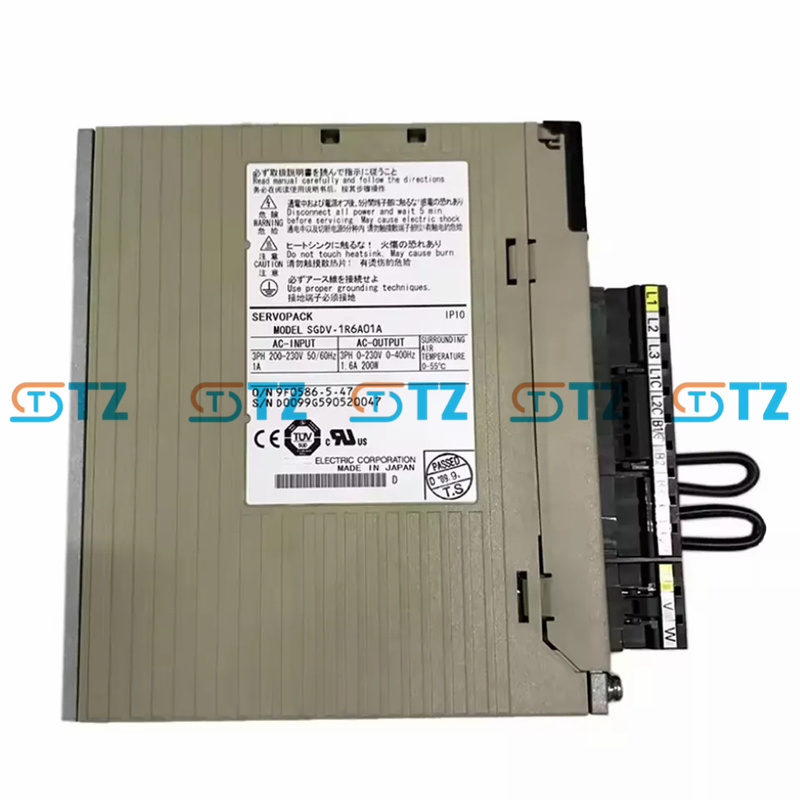

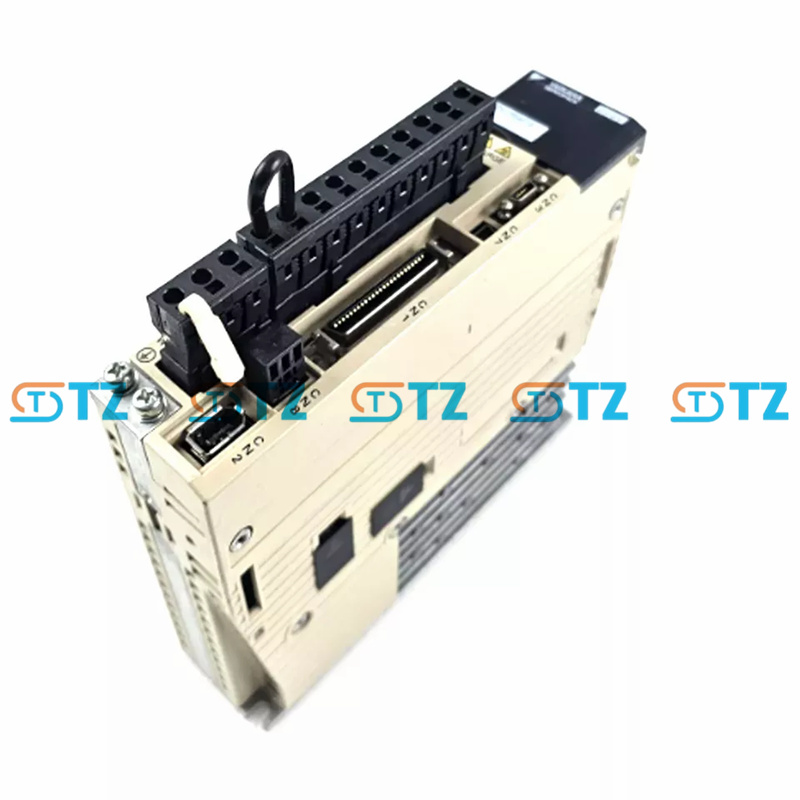

SERVOMOTORE YASKAWA SGDV-1R6A01A SERIE Sigma-V

Parametri del prodotto

Modello: SGDV-1R6A01A

Serie: Sigma-V SGDV

Potenza nominale: 200 W (0,27 CV)

Potenza in ingresso:

Tensione: trifase 200-230 V CA (170-253 V CA, +10%/-15%)

Frequenza: 50/60 Hz

Corrente: ~1,7 A (riferimento SGDV-1R6A05A)

Potenza di uscita:

Tensione: 0-230 VAC, trifase

Corrente continua: 1,6 A

Frequenza: 0-300 Hz

Modalità di controllo: controllo di velocità, coppia, posizione

Metodo di controllo: rettifica a onda intera, controllo PWM IGBT, azionamento a onda sinusoidale

Gamma di controllo della velocità: 1:5000

Supporto encoder: encoder assoluto/incrementale a 20 bit (1.048.576 ppr, richiede la batteria JZSP-BA01 per la modalità assoluta)

Interfaccia di comunicazione: RS-422 (MECHATROLINK-II opzionale con modulo aggiuntivo)

Ingressi/uscite digitali:

Ingressi: 8 (P-OT, N-OT, /P-CL, /N-CL, /SI0-/SI6, /HWBB1, /HWBB2)

Uscite: 12 (ALO1-ALO3, /COIN, /V-CMP, /TGON, /S-RDY, /CLT, /VLT, /BK, /WARN, /NEAR, EDM1, PAO/PBO/PCO)

Ingressi analogici:

Controllo di coppia: 1 x -3... +3 Vdc (regolabile da -1... +1 Vdc a -10... +10 Vdc, risposta 16 μs)

Controllo della velocità: 1 x -6... +6 Vdc (regolabile da -2... +2 Vdc a -10... +10 Vdc, risposta 30 μs)

Funzioni integrate: Funzione senza sintonizzazione Autotuning avanzato Soppressione delle vibrazioni Funzionamento JOG Funzione di homing Controllo a circuito completamente chiuso Cronologia degli allarmi

Funzioni di protezione: protezione da sovracorrente, sovratensione, sottotensione, surriscaldamento, sovraccarico

Temperatura ambiente: da 0°C a +55°C

Grado di protezione: IP10 (deve essere installato in un armadio elettrico, evitare umidità, gas corrosivi e polvere)

Metodo di raffreddamento: raffreddamento naturale

Conformità agli standard: UL 508C, EN 50178, EN 55011 Classe A Gruppo 1, EN 61800-3, EN 61800-5-1, EN 954 Cat.3 Stop Cat.0, IEC 61508 SIL2

Funzioni

Risposta ad alta frequenza: la frequenza di risposta minima di 1 kHz riduce il tempo di posizionamento, migliorando le prestazioni dinamiche.

Funzione Tuning-Less: semplifica la messa in servizio con la regolazione automatica del guadagno per vari carichi.

Autotuning avanzato: il controllo adattivo in tempo reale ottimizza le prestazioni e riduce al minimo le vibrazioni.

Soppressione delle vibrazioni: riduce la risonanza meccanica, garantendo un funzionamento regolare nelle attività ad alta precisione.

Controllo a circuito completamente chiuso: supporta il feedback dell'encoder esterno per una maggiore precisione di posizionamento.

Comunicazione flessibile: interfaccia RS-422, con MECHATROLINK-II opzionale per la sincronizzazione multiasse.

Funzionalità di protezione: protezioni complete (sovracorrente, sovratensione, surriscaldamento) con cronologia degli allarmi per la diagnostica.

Facile da usare: il software SigmaWin+ fornisce procedure guidate di installazione e verifica del cablaggio, semplificando l'installazione.

Design compatto: l'ingombro ridotto (55 mm di larghezza) si adatta agli armadi di controllo con spazio limitato.

Scenari applicativi

Robotica: guida piccoli bracci robotici per un controllo preciso della traiettoria

Macchinari CNC: controlla gli assi di avanzamento nei torni o fresatrici CNC, garantendo un'elevata precisione.

Apparecchiature per semiconduttori: alimentano i sistemi di movimentazione wafer o di posizionamento chip con movimenti rapidi e precisi.

Macchinari per imballaggio: azionano nastri trasportatori, sistemi di etichettatura o sigillatura, ottimizzando la produttività.

Movimentazione dei materiali: consente il posizionamento preciso nelle linee di produzione automatizzate.

Settori: robotica, produzione di componenti elettronici, semiconduttori, imballaggio, movimentazione dei materiali.
