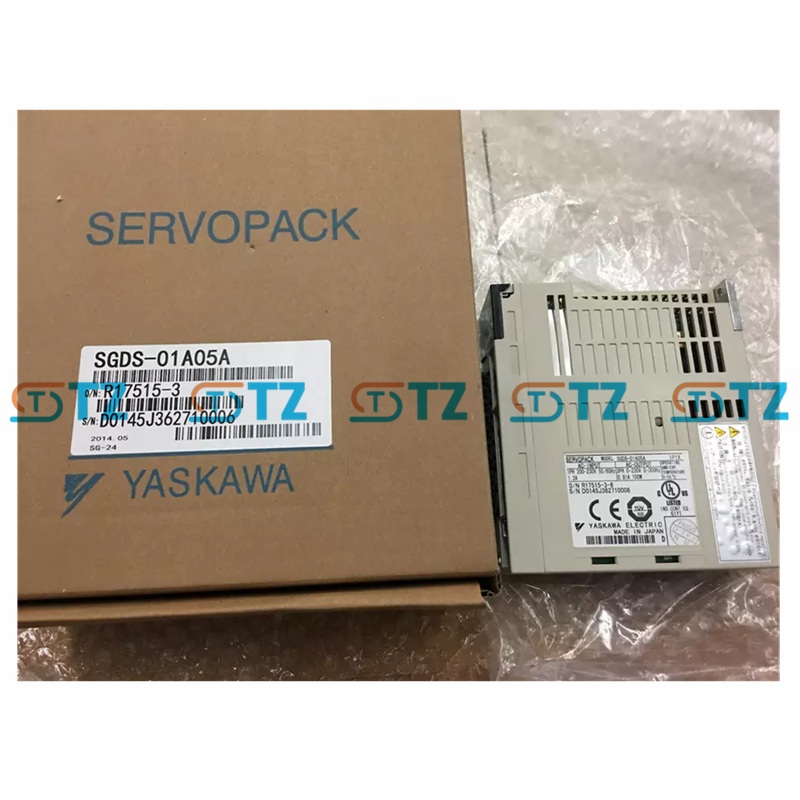

YASKAWA SGDS-01A05A SERVODRIVER SERIE Sigma-V

Parametri del prodotto

Modello: Codice articolo SGDS-01A05A

Serie: Sigma-III SGDS

Potenza nominale: 100 W (0,13 CV)

Potenza in ingresso:

Tensione: monofase o trifase 200-240 VAC (170-253 VAC, +10%/-15%)

Frequenza: 50/60 Hz

Corrente: ~1,2 A (stimata, basata su SGDS-01A01A)

Potenza di uscita:

Tensione: 0-230 VAC, trifase

Corrente continua: ~0,91 A (stimata, allineata con SGDS-01A01A)

Frequenza: 0-300 Hz

Modalità di controllo: controllo di velocità, coppia, posizione (ottimizzato per motori lineari)

Metodo di controllo: rettifica a onda intera, controllo PWM IGBT, azionamento a onda sinusoidale

Gamma di controllo della velocità: 1:5000

Supporto encoder: encoder incrementale a 17 bit (131.072 ppr); encoder incrementale a 13 bit (2048 x 4 ppr) con parametro aggiustamento

Interfaccia di comunicazione: MECHATROLINK-II (interfaccia seriale completamente chiusa); RS-422 opzionale

Ingressi/uscite digitali: Ingressi: 7 (ad esempio, P-OT, N-OT, /P-CL, /N-CL, ingressi sequenziali) Uscite: 3 (ad esempio, /COIN, /V-CMP, /S-RDY) Ingressi analogici: Controllo di coppia: da -3 a +3 VDC (regolabile da -1 a +10 VDC, risposta ~16 μs) Controllo di velocità: da -6 a +6 VDC (regolabile da -2 a +10 VDC, risposta ~30 μs)

Funzioni integrate: Auto-tuning in tempo reale, tuning adattivo, soppressione delle vibrazioni, funzionamento JOG, funzione di homing, controllo a circuito completamente chiuso (con encoder esterno), operatore digitale a 5 righe per l'impostazione dei parametri

Funzioni di protezione: sovracorrente, sovratensione, sottotensione, surriscaldamento, sovraccarico, guasto rigenerativo

Temperatura ambiente: da 0°C a +55°C

Grado di protezione: IP10 (deve essere installato in un armadio elettrico, evitare umidità, gas corrosivi, polvere)

Metodo di raffreddamento: raffreddamento naturale (nessuna resistenza rigenerativa integrata per il modello da 100 W)

Conformità agli standard: UL 508C, EN 50178, EN 55011 Classe A Gruppo 1, EN 61800-3, EN 61800-5-1

Funzioni

Risposta ad alta frequenza: la risposta a 1,6 kHz riduce al minimo i tempi di posizionamento, migliorando le prestazioni dinamiche nelle applicazioni con motori lineari.

Regolazione automatica in tempo reale: regola automaticamente i guadagni in base ai carichi variabili, semplificando la configurazione.

Regolazione adattiva: ottimizza le prestazioni riducendo le vibrazioni e i tempi di assestamento.

Soppressione delle vibrazioni: riduce al minimo la risonanza meccanica, garantendo un movimento lineare e fluido.

Controllo a circuito completamente chiuso: supporta il feedback dell'encoder esterno per una maggiore precisione.

Comunicazione MECHATROLINK-II: consente la sincronizzazione multiasse in tempo reale e l'integrazione di rete.

Interfaccia intuitiva: l'operatore digitale a 5 righe migliora l'operatività per la configurazione dei parametri e la diagnostica.

Funzioni di protezione: protezioni complete (sovracorrente, sovratensione, surriscaldamento) con cronologia degli allarmi.

Design compatto: l'ingombro ridotto (55 mm di larghezza) si adatta agli armadi di controllo con spazio limitato.

Scenari applicativi

Router CNC: azionano assi lineari per tagli o incisioni precisi.

Sistemi pick-and-place: alimentano motori lineari per il posizionamento rapido e preciso dei componenti nell'assemblaggio dei semiconduttori.

Apparecchiature per semiconduttori: controllano le fasi lineari nei sistemi di movimentazione o collaudo dei wafer.

Sistemi di ispezione automatizzati: consentono il posizionamento lineare preciso per i sistemi di visione.

Movimentazione dei materiali: aziona trasportatori lineari o navette in linee di automazione compatte.

Settori: produzione di componenti elettronici, semiconduttori, automazione, ingegneria di precisione.
