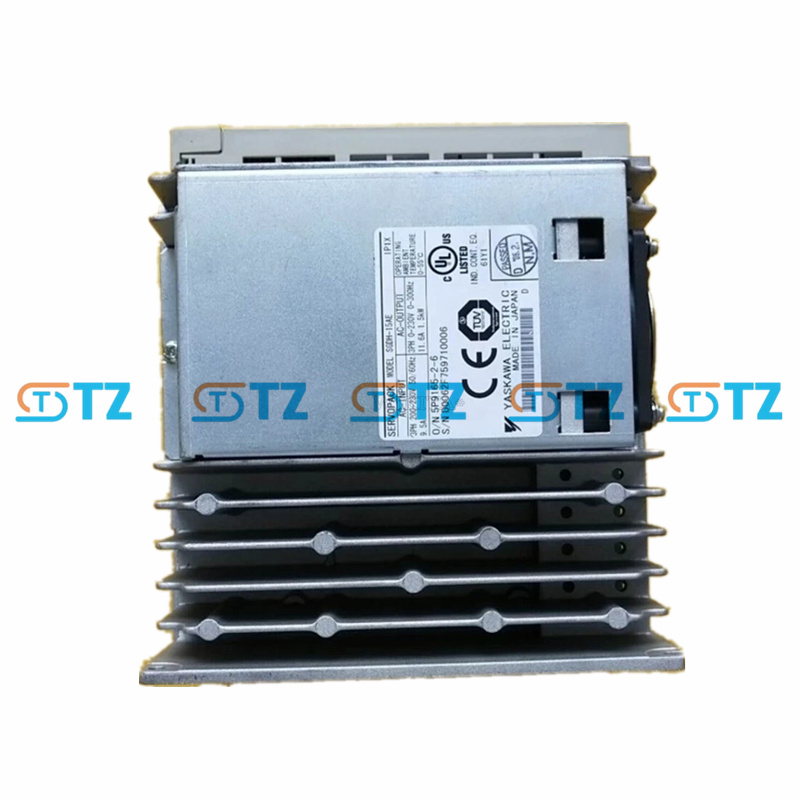

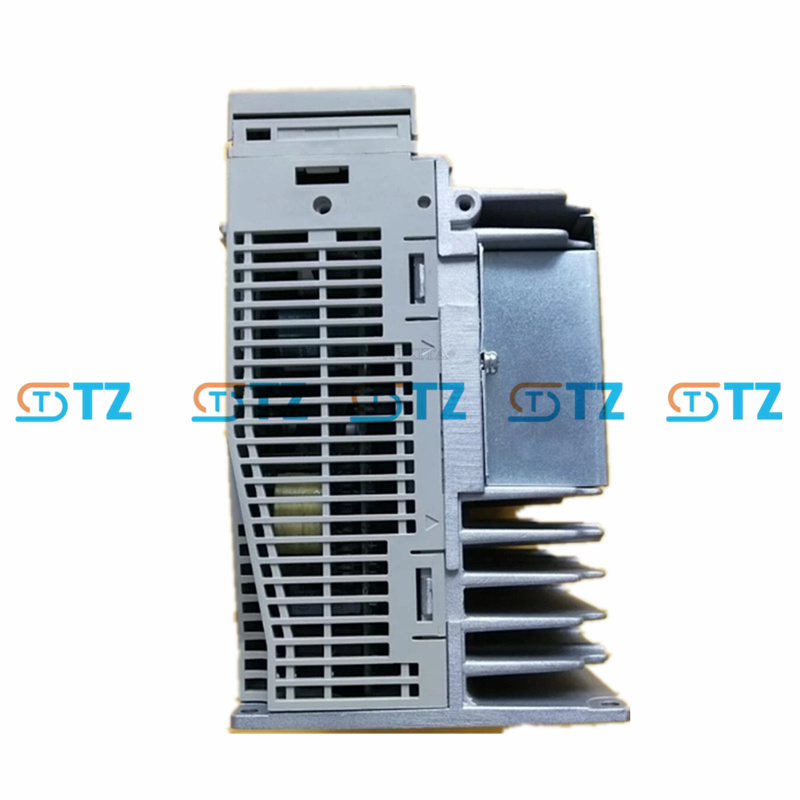

SERVOMOTORE YASKAWA SGDH-15AE SERIE SIGMA-II

Parametri del prodotto

Modello: SGDH-15AE

Serie: Sigma-II SGDH

Potenza nominale in uscita: 1,5 kW (2,0 CV)

Tensione di ingresso: trifase 200-230 V CA, 50/60 Hz

Corrente di ingresso: 9,5 A (nominale)

Tensione di uscita: trifase 0-230 V CA

Corrente di uscita: Corrente nominale: 11,6 A Picco: ~34,8 A (300% della corrente nominale, tipica per Sigma-II)

Modalità di controllo: coppia, velocità, posizione

Feedback: encoder seriale (supporta encoder incrementali a 13 bit/17 bit, motori Sigma-II)

Riconoscimento automatico del motore

Risposta in frequenza: ~400 Hz (tipica per le unità Sigma-II)

Interfacce: porta seriale RS-232 (standard)

Opzionale: RS-422/485, MECHATROLINK-II (con moduli di rete)

Protezione: sovracorrente, sovratensione, surriscaldamento Conforme agli standard CE e UL

Condizioni ambientali: Temperatura di funzionamento: da 0°C a +55°C Temperatura di stoccaggio: da -20°C a +85°C

Umidità: dal 20% al 90% (senza condensa)

Involucro: completamente chiuso, autoraffreddante (IP20, esclusi i connettori)

Resistenza di isolamento: ≥10 MΩ a 500 VDC

Tensione di tenuta all'isolamento: 1500 V CA per 1 minuto

Resistenza alle vibrazioni: fino a 4,9 m/s²

Altro: Tastiera LED integrata per l'impostazione dei parametri e la diagnostica Supporta l'integrazione del controller monoasse

Sequenza di progettazione: A (standard, controllo velocità/coppia/posizione)

Regolazione del carico: dallo 0% al 100% con deviazione dello 0,01%

Regolazione della temperatura: 25 ± 25°C con deviazione dello 0,1% alla velocità nominale

Funzioni

Modalità di controllo flessibili: controllo di coppia, velocità o posizione, configurabile tramite parametri (Pn000). Supporta ingressi analogici in tensione e a treno di impulsi per un controllo versatile.

Prestazioni ad alta risposta: risposta in frequenza di ~400 Hz per una rapida risposta del servo. Regolazione del carico (dallo 0% al 100%, deviazione dello 0,01%) e regolazione della temperatura (25 ± 25 °C, deviazione dello 0,1%) per un funzionamento stabile.

Interfaccia encoder seriale: riconosce automaticamente i motori Sigma-II. Riduce la complessità del cablaggio e i tempi di configurazione.

Diagnostica integrata: tastiera a LED e porta RS-232 per la regolazione dei parametri, il monitoraggio e la diagnostica degli allarmi. Allarmi comuni: A.810 (errore encoder), A.100 (sovraccarico), A.320 (guasto rigenerativo).

Flessibilità di rete: moduli opzionali per l'integrazione RS-422/485 o MECHATROLINK-II. Compatibile con controllori monoasse per applicazioni avanzate.

Sicurezza e protezione: protezione da sovracorrente, sovratensione e surriscaldamento. Conformità CE e UL per l'uso globale.

Design compatto: efficiente dissipazione del calore e ingombro ridotto per l'integrazione nell'armadio elettrico.

Applicazioni

Robotica: controllo congiunto di robot industriali per operazioni di prelievo e posizionamento o assemblaggio.

Macchine CNC: azionamenti di avanzamento e mandrino per fresatura, tornitura o rettifica.

Macchine per l'imballaggio: sistemi di etichettatura, inscatolamento o pallettizzazione ad alta velocità.

Movimentazione dei materiali: nastri trasportatori o veicoli a guida automatica (AGV) che richiedono movimenti precisi.

Produzione di semiconduttori: apparecchiature per la movimentazione di wafer e il posizionamento di chip.

Macchinari tessili: macchine per tessitura o maglieria ad alta velocità.
