Allen-Bradley SLC 500: Guida alla sostituzione della batteria, al backup del programma e ai ricambi
Entri in fabbrica un lunedì mattina e la macchina non si avvia. La CPU SLC 500 mostra il LED FLT acceso fisso. L'HMI è spento. Colleghi il portatile, apri RSLogix 500 e non succede nulla: il programma è sparito. Una batteria scarica ha appena cancellato mesi di lavoro di progettazione.
Questa è la realtà della piattaforma Allen-Bradley SLC 500. Questi controllori sono in funzione sulle linee di produzione dai primi anni '90 e dipendono da una semplice batteria al litio per mantenere il programma quando l'alimentazione principale viene interrotta. Quando la batteria si scarica, la logica a relè scompare. Senza un backup, è necessario riscrivere tutto da zero.
Questa guida illustra tutto ciò che è necessario sapere sulla sostituzione della batteria dell'SLC 500: i codici dei ricambi corretti, la procedura dettagliata passo passo, come eseguire il backup del programma prima che la batteria si scarichi e quali pezzi di ricambio tenere a portata di mano.
L'SLC 500 (Small Logic Controller) è una piattaforma PLC modulare introdotta da Allen-Bradley (ora Rockwell Automation) come alternativa più performante alla serie MicroLogix. Utilizza il backplane della serie 1747 e supporta un'ampia gamma di moduli I/O, schede di comunicazione e moduli speciali.
Nonostante la sua produzione sia stata ufficialmente interrotta alla fine degli anni 2000, l'SLC 500 è ancora in servizio attivo in migliaia di impianti in Nord America e America Latina. Molti stabilimenti non hanno in programma una migrazione immediata perché l'hardware funziona, i pezzi di ricambio sono ancora disponibili sul mercato secondario e una migrazione completa a CompactLogix o ControlLogix sarebbe costosa e richiederebbe molto tempo.
I componenti chiave di un sistema SLC 500 sono:
· modulo CPU (Serie 1747-L5xx — 5/01, 5/02, 5/03, 5/04, 5/05)
· Backplane (Serie 1746-Axx — 4, 7, 10, 13 o 16 slot)
· Alimentazione elettrica (Serie 1746-Px)
· Moduli I/O (1746-xxx discreti, analogici e speciali)
· Modulo di memoria (1747-M1, M2 o M3 — memoria di programma opzionale)
· Batteria (1747-BA o 1770-XYC)
La batteria è alloggiata all'interno della CPU o, in alcune configurazioni del case, montata esternamente. Senza di essa, la CPU conserva il programma solo finché l'alimentatore del case è attivo. Un'interruzione di corrente, di qualsiasi durata, comporta la perdita del programma.
Sostituire la batteria è semplice, ma saltare il passaggio del backup è ciò che spesso causa problemi. Ecco la sequenza corretta.
Prima di toccare la batteria, collegarsi all'SLC 500 tramite RSLogix 500 e caricare il programma.
Procedura:
1. Collega il tuo laptop di programmazione all'SLC 500 tramite la porta seriale (DF1/DH-485), il modulo DH+ o Ethernet (solo 5/05).
2. Aprire RSLogix 500 e selezionare Comunicazioni > Comunicazioni di sistema.
3. Fai doppio clic sul nodo del processore per connetterti online.
4. Vai su Comunicazioni > Carica e seleziona il tipo di processore corretto.
5. Salva il file caricato (in formato `.RSS`) in un luogo sicuro, idealmente in tre posizioni: computer locale, unità di rete e chiavetta USB.
Se la batteria è già scarica e il programma non è più presente, questo passaggio non sarà d'aiuto. Sarà necessario ripristinare il sistema da un backup precedente o da un modulo di memoria.
Con l'SLC 500 sono compatibili due codici di batteria:
Codice articolo | Descrizione | Durata tipica
1747-BA | Gruppo batteria standard SLC 500 (BA = Gruppo batteria) | 2-5 anni
1770-XYC | Alloggiamento e cavo per batteria esterna NEMA 4/4X | 2-5 anni
Entrambe utilizzano la stessa tecnologia al litio tionil cloruro (LiSOCl2) da 3,6 V, ovvero le stesse celle impiegate nelle applicazioni di backup della memoria industriale in tutto il mondo. La 1747-BA è una batteria a montaggio diretto che si collega al pannello frontale della CPU. La 1770-XYC è un pacco batteria con cavo, da installare a distanza, da utilizzare quando la CPU si trova in un contenitore sigillato o quando la batteria deve essere accessibile senza aprire il case principale.
Il modello 1747-BA è il componente ideale per le installazioni standard. È ampiamente disponibile presso i distributori Rockwell Automation e i fornitori di elettronica industriale. Il prezzo si aggira tra i 30 e i 60 dollari, a seconda del rivenditore.
La posizione della batteria dipende dal processore SLC 500 in uso:
SLC 5/01, 5/02 (1747-L511, L514, L524, L531): La batteria si trova all'interno dell'alloggiamento della CPU. Rimuovere il piccolo sportello sul pannello frontale: il connettore della batteria si trova dietro di esso. Questi sono i processori più vecchi e presentano il più alto tasso di guasti alla batteria perché le unità stesse hanno spesso più di 25 anni.
SLC 5/03, 5/04 (1747-L532, L541, L542, L543): Stessa configurazione: uno sportello per la batteria sulla parte anteriore della CPU. Il connettore è dotato di un sistema di bloccaggio che impedisce l'inserimento al contrario.
SLC 5/05 (1747-L551, L552, L553, L554): Accesso alla batteria dal pannello frontale identico a quello dei modelli 5/03 e 5/04. Il 5/05 è il processore più diffuso ancora in servizio perché integra la connettività Ethernet (10Base-T).
Ti serve:
· Nuova batteria 1747-BA
· Piccolo cacciavite a testa piatta (facoltativo, per lo sportello della batteria)
· Braccialetto antistatico (consigliato)
Passaggi:

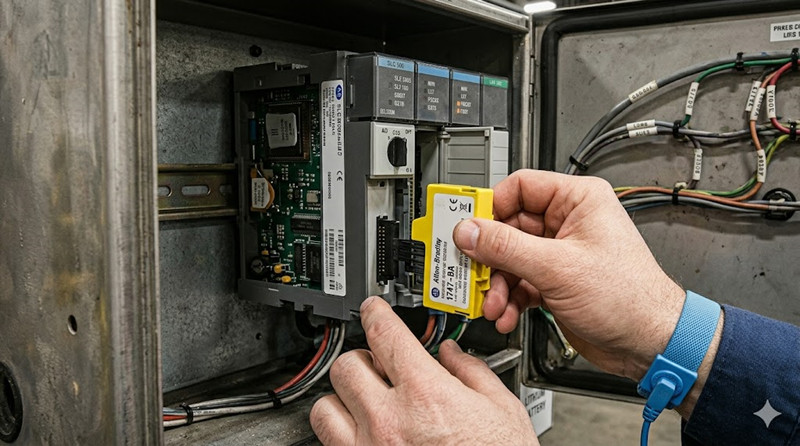

6. Lasciare l'alimentazione del case accesa durante la sostituzione della batteria. La batteria funge da backup per la RAM solo quando l'alimentazione principale è disattivata. Con l'alimentazione accesa, la CPU funziona tramite l'alimentatore e il circuito della batteria è inattivo: è possibile sostituirla a caldo senza interrompere il programma.
7. Apri lo sportello della batteria sul pannello frontale della CPU utilizzando un cacciavite a testa piatta o l'unghia del pollice sul fermo.
8. Scollega il vecchio connettore della batteria tirando la spina dritta verso l'esterno.
9. Collega la nuova batteria 1747-BA: il connettore si inserisce in un solo modo.
10. Chiudere lo sportello della batteria.
11. Verifica lo stato della CPU. Il LED BAT (se presente sul processore) dovrebbe spegnersi. Sui modelli SLC 5/03, 5/04 e 5/05, puoi anche controllare lo stato del processore nella sezione "Stato del processore" di RSLogix 500.
Se è necessario sostituire la batteria con l'alimentazione principale disattivata, si hanno a disposizione circa 30 minuti per la sostituzione prima che il condensatore di backup si scarichi e la RAM perda il programma. Non fate affidamento su questo.
Una batteria 1747-BA è un'assicurazione economica. Un modulo di memoria 1747 è la vera rete di sicurezza.
I moduli di memoria Allen-Bradley 1747-M1, 1747-M2 e 1747-M3 sono basati su EEPROM e si inseriscono nella CPU SLC 500, conservando l'intero programma senza bisogno di batteria. Sono disponibili in diverse dimensioni:
· 1747-M1: modulo di memoria da 64K
· 1747-M2: modulo di memoria da 128 KB
· 1747-M3: modulo di memoria da 256 KB
Come funzionano: Il programma viene salvato nel modulo di memoria da RSLogix 500 (Processore > Salva su modulo di memoria). All'accensione, la CPU verifica la presenza di un modulo di memoria. Se ne è presente uno con un programma valido, la CPU può caricare il programma dal modulo oppure ignorarlo; il comportamento è configurabile tramite l'interruttore di protezione da scrittura del modulo.
Raccomandazione: installate un 1747-M2 o M3 in ogni chassis SLC 500 che gestite. Anche se la batteria si scarica improvvisamente e la RAM viene cancellata, la CPU può ricaricare automaticamente il programma dal modulo di memoria al successivo ciclo di accensione. Questo singolo componente, dal costo di 100-200 dollari, ha salvato più turni di produzione di quanto qualsiasi batteria potrà mai fare.
Se ti occupi della manutenzione di sistemi SLC 500, devi comprendere le differenze tra i vari modelli di CPU.
· Processore di fascia bassa: set di istruzioni limitato, nessun orologio in tempo reale
· Porta RS-232 (protocollo DH-485)
· Massimo 4096 punti I/O
· Memoria: 4K o 8K
· Ideale per: controllo semplice di macchine, logica di trasporto, confezionamento
· Aggiunto orologio in tempo reale e istruzioni aggiuntive (FAL, FSC, PID).
· Porta RS-232 (DH-485)
· Massimo 4096 I/O
· Memoria: 8K o 16K
· Ideale per: applicazioni di complessità moderata con gestione di tempi e sequenze
· Importante passo avanti: aggiunto il protocollo full-duplex RS-232 DF1 e la possibilità di aggiornare il sistema operativo tramite memoria flash.
· Orologio in tempo reale con batteria di riserva
· Memoria: 16K o 32K
· Esecuzione più rapida rispetto al 5/01 o al 5/02
· Ideale per: processi batch, logica più complessa
· Aggiunta la porta di rete DH+ (Data Highway Plus), fondamentale per l'I/O remoto e la comunicazione peer-to-peer con PLC-5 e ControlLogix.
· Memoria: da 16K a 64K
· Ideale per: sistemi di controllo distribuiti, applicazioni multiprocessore
· Aggiunta la connettività Ethernet 10Base-T integrata (EtherNet/IP)
· Memoria: da 16K a 64K
· Può comunicare tramite porta seriale, DH-485 o Ethernet.
· Il processore più comune ancora in servizio attivo
· Ideale per: qualsiasi applicazione che necessiti di connettività Ethernet senza un modulo aggiuntivo 1747-KE o 1747-AIC.
Tutti i moduli I/O e le CPU SLC 500 si montano su un backplane della serie 1746. Dimensioni disponibili:
Telaio | Slot | Utilizzo tipico
1746-A4 | 4 slot | Pannello compatto, controllo per una singola macchina
1746-A7 | 7 slot | Pannello medio con I/O misti
1746-A10 | 10 slot | Sistema più grande con moduli analogici e speciali
1746-A13 | 13 slot | Rack I/O distribuiti per sistemi di grandi dimensioni
1746-A16 | 16 slot | Massima espansione senza chassis remoto
Gli chassis sono intercambiabili: è possibile spostare una CPU e le interfacce I/O tra qualsiasi backplane 1746-Axx, purché la potenza dell'alimentatore sia adeguata.
L'SLC 500 supporta tre principali protocolli di comunicazione:
DH-485 (Data Highway 485): Protocollo nativo per SLC 500. Utilizza un'interfaccia RS-485 a 4 fili. Massimo 32 nodi, lunghezza totale del cavo 4000 piedi (circa 1200 m). Supportato da tutti i processori SLC da 5/01 a 5/05. Richiede la scheda di interfaccia PCMCIA 1747-PIC o il convertitore di interfaccia USB 1747-UIC per la connessione a un laptop moderno.
DH+ (Data Highway Plus): disponibile solo su SLC 5/04. Rete ad alta velocità con passaggio di token. 57,6 Kbps standard, fino a 230,4 Kbps. Utilizzata nei sistemi di automazione Rockwell di maggiori dimensioni per la comunicazione PLC-to-PLC e l'integrazione SCADA.
EtherNet/IP: integrato nell'SLC 5/05 o disponibile come modulo aggiuntivo tramite il 1747-KE (modulo bridge Ethernet) per altri processori. EtherNet/IP è lo standard per le moderne reti Ethernet industriali: il 5/05 utilizza 10Base-T (10 Mbps), che è lento per gli standard odierni ma perfettamente adeguato per il caricamento/scaricamento di programmi e la comunicazione HMI.
Il modello SLC 500 non è più prodotto da Rockwell Automation, ma i pezzi di ricambio sono tutt'altro che impossibili da reperire.
I modelli 1747-BA e 1770-XYC sono ancora prodotti da terzi e ampiamente disponibili. Anche Rockwell produce ancora il modello 1747-BA. Il prezzo si aggira tra i 30 e i 60 dollari. Sono disponibili presso:
· Distributori Rockwell (Graybar, Rexel, Wesco, Motion Industries)
· Fornitori industriali (McMaster-Carr, AutomationDirect, Radwell)
· eBay e venditori di articoli in eccedenza (i prezzi variano notevolmente: verificare le condizioni)
Le CPU nuove di vecchia produzione hanno un prezzo maggiorato (da 200 a 800 dollari a seconda del modello). L'SLC 5/05 è il più costoso a causa della necessità di Ethernet. I moduli usati sono disponibili presso:
· Radwell International: inventario completo, testato, garanzia
· PLC Center: specializzato in prodotti Allen-Bradley in eccedenza.
· eBay: alto rischio di moduli contraffatti o danneggiati: testate tutto.
I moduli 1747-M1, M2 e M3 sono più difficili da trovare rispetto alle CPU stesse. Il 1747-M3 (256K) è il più ricercato e il più raro. Preparatevi a spendere dai 100 ai 250 dollari per un modulo testato.
I backplane 1746-Axx e gli alimentatori 1746-Px sono ancora facilmente reperibili a prezzi ragionevoli. Si tratta dei componenti del sistema meno soggetti a guasti.
R: La durata tipica è di 2-5 anni a seconda della temperatura ambiente e del tempo di inattività. Le temperature più elevate riducono la durata della batteria. Installare una batteria nuova ogni 3 anni durante la manutenzione preventiva.
A: Sì. Anzi, questo è il metodo consigliato. Con l'alimentazione del case collegata, il circuito della batteria è inattivo: è possibile sostituire la batteria a caldo senza perdere il programma. Lasciare il case alimentato.
A: Se il case perde l'alimentazione principale a causa di una batteria scarica, la RAM della CPU viene cancellata e il programma viene perso. La CPU visualizzerà un LED FLT e non si avvierà finché il programma non verrà scaricato nuovamente o caricato da un modulo di memoria.
R: No. Il modello 1747-BA utilizza una batteria al litio cloruro di tionile da 3,6 V con un connettore e un formato specifici. L'utilizzo di una batteria non approvata può danneggiare la CPU o creare un rischio di incendio. Utilizzare esclusivamente le batterie 1747-BA o 1770-XYC.
A: La 1747-BA è una batteria a montaggio diretto che si collega al pannello frontale della CPU. La 1770-XYC è un pacco batteria a montaggio remoto con cavo per contenitori NEMA 4/4X. Entrambe utilizzano la stessa chimica delle celle.
R: Dipende dall'impostazione dell'interruttore di protezione dalla scrittura del modulo di memoria. Se l'interruttore è in posizione LOAD, la CPU carica il programma dal modulo all'accensione, anche se la RAM è vuota. Se è in posizione PROTECT, il modulo si limita a salvare i dati dalla CPU e non esegue il caricamento automatico.
A: Rockwell ha interrotto i servizi di riparazione per la maggior parte dei processori SLC 500. Centri di riparazione di terze parti come Radwell offrono servizi di riparazione con garanzia. Per le applicazioni critiche, è consigliabile tenere un processore di riserva.
A: Per le connessioni seriali, utilizzare un 1747-UIC (convertitore di interfaccia USB) o un adattatore da USB a DF1 di terze parti. Per i processori 5/05, utilizzare un cavo Ethernet standard (dritto o incrociato a seconda dello switch). Per DH+ (5/04), è necessaria una scheda PCMCIA 1784-PCMK o un convertitore da USB a DH+.
L'Allen-Bradley SLC 500 è una piattaforma robusta e affidabile che si rifiuta di andare in pensione. Per mantenerla in funzione, è fondamentale considerare tre aspetti:
12. Eseguite il backup dei vostri programmi: caricate e salvate i file `.RSS` da ogni processore e tenete le copie al di fuori dell'area di produzione.
13. Sostituisci la batteria 1747-BA ogni 3 anni: imposta un promemoria sul calendario. Una batteria da 40 dollari è poco rispetto al rischio di perdere un programma.
14. Installa un modulo di memoria 1747-M2 o M3: questo è il miglior aggiornamento che tu possa fare. Resiste a guasti della batteria, sbalzi di tensione ed errori dell'operatore.
Per i nuovi sistemi, si consiglia di valutare la migrazione a CompactLogix 5380 o ControlLogix 5580. Tuttavia, per le migliaia di sistemi SLC 500 ancora in funzione, una corretta manutenzione delle batterie e un modulo di memoria sono tutto ciò che serve per mantenere le linee operative.
-------------------------------------------------------------------------------------------------------------------
