Il semaforo rosso che non puoi ignorare

Sono le 2 del mattino di martedì. Il capoturno ti chiama via radio: il controller ABB AC800M sulla linea 4 sta segnalando un allarme di batteria scarica e la produzione è a cinque minuti dall'arresto forzato. Hai un solo istante per sostituire la batteria prima dell'inizio del ciclo di produzione mattutino e non c'è margine di errore. Scenari come questo si verificano quotidianamente nelle raffinerie di petrolio, nelle centrali elettriche e negli impianti chimici di tutto il mondo. Il controller ABB AC800M è un pilastro dell'automazione industriale, ma come ogni infrastruttura critica, richiede una manutenzione regolare, soprattutto per quanto riguarda la sostituzione della batteria, la gestione del firmware e la reperibilità dei pezzi di ricambio quando raggiungono la fine del loro ciclo di vita. Questa guida illustra tutto ciò che è necessario per mantenere il tuo AC800M in funzione in modo affidabile, con passaggi pratici che puoi applicare immediatamente.

Che cos'è il ABB AC800M Controller?

L'ABB AC800M è un controllore logico programmabile (PLC) ad alte prestazioni che costituisce il cuore del sistema di controllo distribuito (DCS) ABB Ability System 800xA. È progettato per il controllo di processi complessi e critici per la sicurezza in settori quali petrolio e gas, produzione di energia, chimica, farmaceutica e cartaria. La famiglia AC800M comprende diverse varianti di controllore, ciascuna progettata per soddisfare differenti requisiti di prestazioni e ridondanza:

· PM861 — Controller entry-level per applicazioni di piccole dimensioni, CPU singola, fino a 16 MB di memoria

· PM862 — Controller di fascia media con memoria aumentata (32 MB) e velocità di elaborazione superiore

· PM864 — Controller ad alte prestazioni per applicazioni esigenti, 64 MB di memoria

· PM864A — Variante del PM864 con funzionalità di ridondanza, che supporta configurazioni hot-standby 1:1.

· PM866 — Il controller di fascia alta con 128 MB di memoria, progettato per strategie di controllo complesse e di grandi dimensioni.

Questi controllori si collegano alle piastre base TP830 o TP840, che forniscono la connettività di backplane per i moduli I/O, le interfacce di comunicazione e gli alimentatori. L'AC800M comunica con il resto del sistema 800xA tramite una dorsale Ethernet ridondante (MB300 o Ethernet industriale) e supporta un'ampia gamma di protocolli fieldbus attraverso moduli di comunicazione dedicati come il CI854 (PROFIBUS DP), il CI857 (EtherNet/IP) e il CI862 (Modbus TCP).

Per la programmazione e la configurazione, si utilizza ABB Control Builder M (ora integrato nella suite di ingegneria 800xA), che supporta tutti e cinque i linguaggi di programmazione IEC 61131-3: diagramma a scaletta, diagramma a blocchi funzionali, testo strutturato, elenco di istruzioni e diagramma a funzioni sequenziali.

Sostituzione della batteria: l'operazione di manutenzione più comune per l'AC800M.

L'intervento di manutenzione più frequente su un controllore ABB AC800M è la sostituzione della batteria. La batteria alimenta l'orologio in tempo reale e mantiene il programma e i dati nella SRAM quando il controllore è spento. Se la batteria si scarica mentre il sistema è spento, si perdono il programma applicativo, la configurazione e i dati storici, il che può comportare ore o giorni di fermo per il ripristino e la rimessa in servizio.

Tipi di batteria AC800M

ABB utilizza alcuni tipi di batterie standard nella famiglia AC800M:

Codice articolo | Descrizione | Utilizzato in

3BSE003991R1 | Batteria al litio, 3,6 V, 1/2 AA | PM861, PM862

3BSE013230R1 | Batteria al litio, 3,6 V, AA | PM864, PM864A, PM866

3BHB004027R0001 | Pacco batterie per backup esteso | Applicazioni ridondanti

La 3BSE003991R1 è una batteria al cloruro di tionile di litio di dimensioni 1/2 AA, mentre la 3BSE013230R1 è la variante di dimensioni AA standard con maggiore capacità. Consultare sempre il manuale del controller per verificare quale batteria è necessaria per il modello specifico: l'utilizzo di una batteria errata può causare un montaggio non corretto o ridurre la durata della batteria di riserva.

Durata della batteria e indicatori di avviso

In condizioni operative normali (25 °C, con alimentazione in funzione), la batteria dell'AC800M dura dai 3 ai 5 anni. Temperature ambiente più elevate riducono significativamente la durata della batteria: a 55 °C, la durata potrebbe ridursi a soli 18 mesi. Il controller monitora la tensione della batteria e attiva un allarme di batteria scarica (visibile sul LED del pannello frontale come indicatore "BAT" rosso lampeggiante e segnalabile tramite il sistema di allarme 800xA) quando la tensione scende al di sotto della soglia. Una volta visualizzato questo allarme, in genere si hanno ancora 2-4 settimane di autonomia residua.

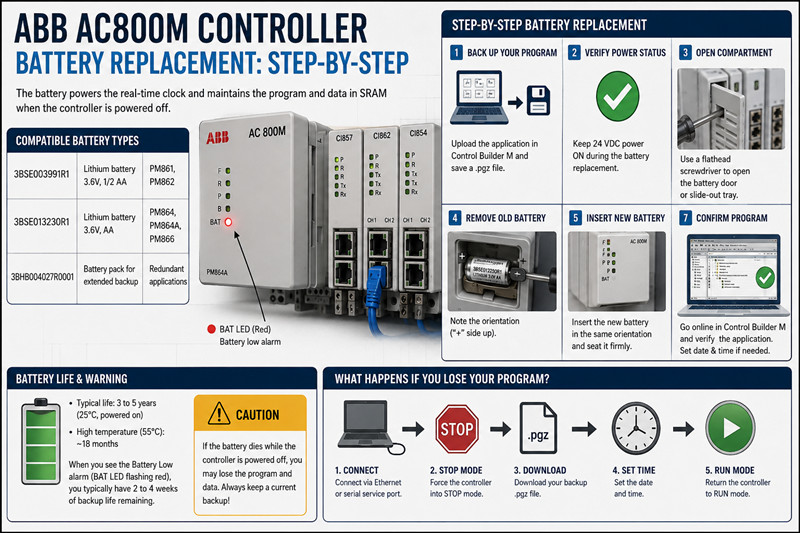

Procedura dettagliata per la sostituzione della batteria

Sostituire la batteria di un AC800M è semplice, ma è necessario seguire la sequenza corretta per evitare la perdita di dati:

1. Eseguite un backup del programma. Aprite Control Builder M, connettetevi al controller e caricate l'applicazione completa. Esportatela in un file .pgz e salvatela su un'unità di rete sicura e su un backup locale. Questo passaggio è imprescindibile: anche se la sostituzione a caldo della batteria dovrebbe preservare il programma, i guasti hardware durante la sostituzione possono sempre verificarsi.

2. Verificare lo stato di alimentazione del controller. La batteria deve conservare i dati solo quando l'alimentazione principale è disattivata. Se il controller è acceso (alimentazione a 24 V CC attiva), è possibile sostituire la batteria senza alcun rischio per il programma. ABB raccomanda di mantenere l'alimentazione attiva durante la sostituzione, ove possibile.

3. Aprire il vano batteria. Sui modelli PM861/PM862, la batteria si trova in un piccolo sportello sul pannello frontale. Sui modelli PM864/PM866, si trova all'interno di un vassoio estraibile accessibile dalla parte anteriore. Utilizzare un piccolo cacciavite a testa piatta per aprire delicatamente il vano.

4. Rimuovi la vecchia batteria. Estrailo dall'alloggiamento. Presta attenzione all'orientamento: il polo positivo è solitamente contrassegnato da un "+" all'interno del vano.

5. Inserisci la nuova batteria. Posizionala nello stesso orientamento di quella vecchia. Assicurati che sia ben salda nell'alloggiamento.

6. Chiudi il vano e verifica. Richiudi lo sportello o fai scorrere il vassoio all'interno. Controlla il LED BAT sul pannello frontale: dovrebbe spegnersi dopo pochi secondi. Se rimane acceso o lampeggia, la batteria non fa contatto correttamente.

7. Verifica che il programma sia integro. Apri Control Builder M e connettiti online con il controller. Verifica che l'applicazione sia caricata e in esecuzione. Imposta l'orologio di sistema se visualizza l'ora errata (è normale dopo la sostituzione della batteria).

Cosa succede se perdi il tuo programma?

Se la batteria si scarica mentre il controller è spento, il sistema si avvierà vuoto. Dovrai:

· Connettersi tramite Control Builder M su Ethernet o sulla porta di servizio seriale.

· Forza il controller in modalità STOP

· Scarica il tuo file di backup .pgz

· Imposta la data e l'ora

· Riportare il controller in modalità RUN.

Ecco perché mantenere backup aggiornati è la pratica di manutenzione più importante per qualsiasi installazione di AC800M. Archiviateli al di fuori del controller: su un file server, nel database di progettazione del vostro DCS e, idealmente, in un repository con controllo di versione.

Moduli di comunicazione e I/O: cosa c'è da sapere

L'AC800M comunica con il mondo esterno tramite i suoi moduli I/O e di comunicazione montati su rack. Comprendere la gamma di moduli disponibili aiuta a pianificare gli aggiornamenti e a reperire i ricambi.

Moduli di interfaccia di comunicazione (CI)

Modulo | Protocollo | Note

CI854 | PROFIBUS DP-V1 | Due porte RJ45, fino a 12 Mbps

CI857 | EtherNet/IP | Modalità scanner e adattatore

CI862 | Modbus TCP | Client/server, fino a 20 connessioni

CI867 | PROFINET IO | Supporto per controller e dispositivi

CI871 | HART | Passaggio HART multiplexato

Questi moduli si inseriscono nel rack TP830/TP840 e comunicano con il controller tramite il backplane interno. I punti critici più comuni sono i connettori RJ45 (usura dovuta a ripetuti inserimenti) e i condensatori elettrolitici delle unità CI854/CI857 più vecchie, che possono presentare una deriva dopo 8-10 anni.

Serie SM I/O

I moduli della serie SM (S800 I/O) forniscono connettività I/O di processo. I moduli principali includono:

· SM810 — Ingresso digitale a 16 canali, 24 V CC

· SM811 ​​— Uscita digitale a 16 canali, 24 V CC, 0,5 A per canale

· SM812 — Ingresso analogico a 8 canali, 4-20 mA/HART

· SM813 — Uscita analogica a 8 canali, 4-20 mA

· SM814 — Ingresso RTD/termocoppia a 8 canali

Questi moduli vengono montati sul campo su rack I/O S800 e collegati al controllore tramite una rete I/O PROFIBUS DP o Ethernet. Sono generalmente affidabili, ma possono presentare guasti ai canali a causa di sovratensioni o infiltrazioni di umidità in ambienti difficili.

Configurazioni ridondanti con PM864A

Per i processi critici, il controller PM864A supporta la ridondanza 1:1. In una coppia ridondante, due controller PM864A funzionano in parallelo: uno attivo e uno di standby. Si sincronizzano tramite un collegamento in fibra ottica dedicato (il "cavo di sincronizzazione") e, in caso di guasto del controller attivo, quello di standby subentra senza alcuna interruzione del processo. Le configurazioni ridondanti richiedono:

· Due controller PM864A

· Due piastre di base TP840

· Un cavo in fibra ottica per la sincronizzazione (3BSE030920R1)

· Alimentatori ridondanti (SD821 o SD822)

· Moduli di comunicazione ridondanti

Per impostare correttamente la ridondanza è necessaria una configurazione specifica in Control Builder M: è necessario assegnare i controller come coppia "Alta disponibilità 1:1" e configurare l'intervallo di sincronizzazione e i parametri di timeout.

Control Builder M: Firmware e compatibilità

Control Builder M (CBM) è lo strumento di progettazione per l'AC800M. Ora è incluso nella suite di progettazione ABB Ability System 800xA, ma le versioni standalone sono ancora in uso in molti siti.

Matrice di compatibilità delle versioni

Versione CBM | Firmware supportato | Note

5.1 | PM861/PM862 FW 3.0-3.2 | Versione precedente, non più supportata

6.0 | PM864/PM864A FW 4.0-4.2 | Ampiamente diffuso

6.1 | PM864/PM866 FW 4.2-5.0 | Standard attuale

6.2 | Tutti i modelli, FW 5.1+ | Ultima versione, parte di 800xA 6.2

Procedura di aggiornamento del firmware

L'aggiornamento del firmware dell'AC800M richiede:

8. Scarica il pacchetto firmware appropriato dal portale di supporto di ABB (richiede un contratto di assistenza valido).

9. Caricare il firmware in Control Builder M

10. Collegati al controller e avvia il download del firmware.

11. Il controller si riavvierà ed eseguirà il nuovo firmware.

Attenzione: gli aggiornamenti del firmware sono irreversibili su alcuni hardware meno recenti. Consultare le note di rilascio prima di procedere. Eseguire sempre l'aggiornamento durante un'interruzione programmata, non durante la produzione.

Prezzi e disponibilità

Il ciclo di vita del prodotto AC800M è giunto a maturazione e ABB ha già effettuato o sta effettuando la transizione di diversi modelli allo stato di "Ultimo acquisto" (LTB). Ecco la situazione attuale:

Nuova disponibilità

· PM864 e PM864A: ancora disponibili come nuovi tramite i partner di canale ABB. I tempi di consegna previsti sono di 4-8 settimane. Il prezzo di listino è di circa 3.500-5.500 dollari, a seconda della configurazione e della quantità.

· PM866 — Disponibile ma più costoso (6.000-8.000 dollari nuovo). I tempi di consegna possono arrivare a 10-12 settimane.

· PM861 e PM862 — Stato LTB per molte varianti. Le nuove scorte sono limitate alle scorte esistenti nei canali di distribuzione.

Moduli di comunicazione e I/O

· CI854/CI857/CI862 — Generalmente disponibili nuovi, da 800 a 2.000 dollari a seconda del modulo. Tempi di consegna: 4-6 settimane.

· Moduli I/O SM: ampiamente disponibili, da 200 a 800 dollari per modulo.

· Piastre di base TP830/TP840: disponibili nuove ma costose (da 1.000 a 2.500 dollari). Il mercato dell'usato è attivo.

Prezzi del mercato secondario

Il mercato dell'usato e del ricondizionato per i componenti AC800M è solido. Aspettatevi:

· PM864/PM864A: da 1.200 a 2.500 dollari (usato), a seconda delle condizioni e della garanzia.

· CI854/857/862: $350-$800 usato

· Moduli I/O SM: da 75 a 300 dollari (usati)

· Batterie (3BSE003991R1): da 15 a 30 dollari, nuove presso i distributori.

Per un approvvigionamento affidabile, rivolgetevi a rivenditori di automazione industriale affermati che testano e garantiscono le loro apparecchiature usate. I pezzi contraffatti sono un problema noto nel mercato ABB: acquistate solo da fonti affidabili.

FAQ

D: Ogni quanto tempo devo sostituire la batteria del mio ABB AC800M?

R: Ogni 3-5 anni in condizioni normali (temperatura ambiente di 25 °C, dispositivo acceso). Sostituire immediatamente quando si accende l'allarme LED di batteria scarica. In ambienti ad alta temperatura (superiore a 50 °C), sostituire ogni 18-24 mesi.

D: Posso sostituire la batteria dell'AC800M mentre il controller è in funzione?

A: Sì. La batteria mantiene l'orologio in tempo reale e i dati SRAM solo quando l'alimentazione principale è disattivata. Con l'alimentazione a 24 V CC applicata, è possibile sostituire la batteria senza interrompere il programma in esecuzione. Per precauzione, eseguire sempre prima un backup del programma.

D: Il mio PM864 non si connette a Control Builder M. Qual è il problema?

A: Controlla tre cose: (1) Il cavo Ethernet e i LED di stato del modulo CI857/CI862, (2) L'indirizzo IP nella configurazione del progetto di CBM corrisponde all'IP effettivo del controller, (3) Il controller non è in uno stato di errore (controlla i LED sul pannello frontale). Se il LED MS (Module Status) è rosso, potrebbe esserci un guasto hardware.

D: Qual è la differenza tra ABB AC800M e AC800PEC?

A: L'AC800M è un controllore di processo standard per il sistema DCS 800xA, progettato per l'automazione di processo generica. L'AC800PEC è un controllore programmabile ad alta velocità utilizzato per applicazioni a logica rapida come il controllo e gli azionamenti delle turbine a gas. Non sono intercambiabili.

D: Il modello ABB AC800M è obsoleto?

R: No, ma alcuni modelli stanno per raggiungere la fine del loro ciclo di vita. I modelli PM861 e PM862 sono in offerta speciale (ultimo acquisto). I modelli PM864A e PM866 sono ancora attivamente venduti e supportati. La piattaforma successiva di ABB è l'AC 800M Hi (con intervallo di temperatura esteso e sicurezza informatica migliorata), ma l'AC800M standard rimane ampiamente supportato.

D: Dove posso scaricare il software di programmazione ABB AC800M?

A: Control Builder M è disponibile tramite il portale clienti di ABB (myABB) per i clienti con un contratto di assistenza attivo. Viene inoltre distribuito come parte della suite di ingegneria ABB Ability System 800xA. Non è disponibile per il download pubblico: è necessaria una licenza valida e un contratto di supporto.

D: Cosa succede se utilizzo la batteria sbagliata nel mio AC800M?

A: L'utilizzo di una batteria di dimensioni inferiori (ad esempio, una mezza AA in un PM864 che richiede una AA) comporterà un tempo di backup inferiore e potrebbe non garantire un fissaggio sicuro. L'utilizzo di una batteria con una composizione chimica errata può causare perdite o un contatto scadente. Verificare sempre il codice articolo ABB corretto nel manuale del controller.

D: Posso combinare i controller PM864 e PM866 in una coppia ridondante?

R: No. Le coppie ridondanti devono utilizzare modelli di controller identici: due PM864A o due PM866. ABB non supporta l'utilizzo di modelli diversi e causerà errori di sincronizzazione.

Mantieni il tuo AC800M in funzione

Il controllore ABB AC800M è una piattaforma collaudata e affidabile che alimenta alcuni dei processi industriali più esigenti al mondo. La sostituzione regolare delle batterie, la gestione del firmware e un approvvigionamento intelligente dei pezzi di ricambio garantiranno il funzionamento del sistema per molti anni a venire. Che si tratti di rifornirsi di batterie di ricambio, aggiornare i moduli di comunicazione o pianificare la sostituzione del controllore, comprendere la famiglia AC800M, dal modello base PM861 al ridondante PM864A, vi aiuterà a prendere decisioni migliori ed evitare costosi tempi di inattività.

-------------------------------------------------------------------------------------------------------------------
