Risoluzione dei problemi di MicroLogix 1400: guasti comuni sul campo e la realtà degli acquisti nel 2026
Trent'anni passati in officina. Venti di questi a fissare i piccoli PLC Allen-Bradley. Il MicroLogix 1400, la serie 1766, è l'ultimo della vecchia linea MicroLogix ancora in produzione, e lo vedo ancora ogni settimana nei pannelli. Macchine per l'imballaggio. Impianti di trattamento delle acque. Nastri trasportatori. Impianti di climatizzazione. È un cavallo di battaglia, e si guasta sempre negli stessi pochi modi.
Ecco i problemi che effettivamente risolvo sul lavoro. I guasti reali, classificati in base alla frequenza con cui li riscontro, alle cause e alla soluzione. Inoltre, quando è il caso di smettere di riparare e sostituire il pezzo con uno di scorta, e la situazione degli acquisti per il 2026, perché quel componente riguarda tutti gli impianti che utilizzano queste unità.
Il MicroLogix 1400 è disponibile in sei codici prodotto comuni: 1766-L32BWA, 1766-L32BWB, 1766-L32BXWE, 1766-L32AWAA, 1766-L24BWA e 1766-L24BWB. Le unità L32 hanno 32 I/O, le unità L24 ne hanno 24. I codici alfanumerici alla fine indicano l'alimentatore e la configurazione degli I/O. Stesso processore all'interno, alimentazione e I/O diversi. Quando si ordina un ricambio, il numero sul lato dell'unità guasta è il numero da richiedere per la sostituzione.
Il modello 1400 è dotato di schermo LCD e tastiera sul pannello frontale, porta Ethernet integrata e porta seriale. La programmazione avviene tramite RSLogix 500 e Rockwell offre ancora una versione lite gratuita, quindi non è necessaria una licenza a pagamento per utilizzare il 1400.

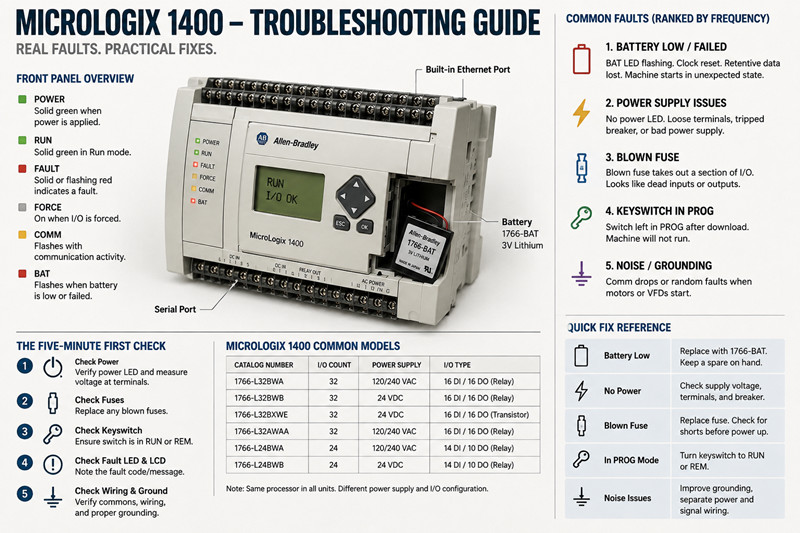

Il pannello frontale fornisce molte informazioni prima ancora di collegare un portatile. Il display LCD mostra gli allarmi. I LED nella parte superiore indicano alimentazione, funzionamento, guasto, attività di comunicazione e stato della batteria. Imparare il significato di questi LED risolve metà dei problemi. La metà delle chiamate che ricevo inizia con "il computer si è appena spento" e si conclude con una rapida occhiata al pannello frontale.

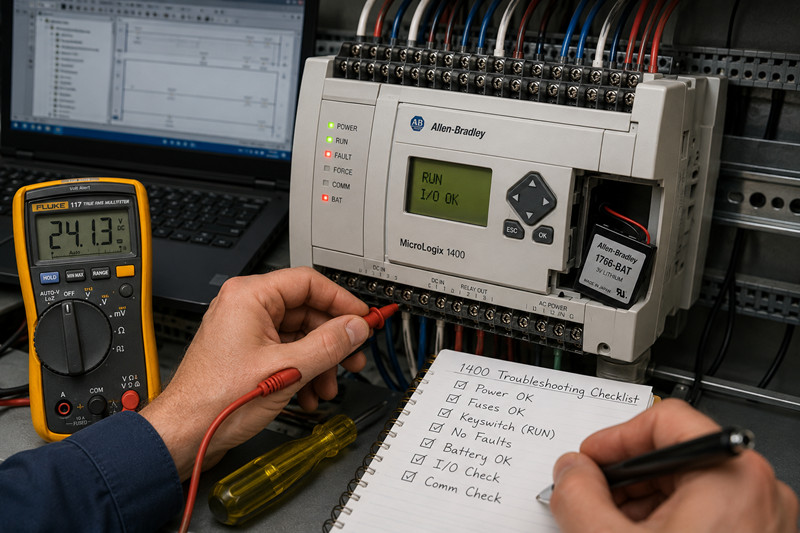

Prima di smontare l'unità, fate un controllo di cinque minuti. Io lo faccio sempre e individua più problemi di qualsiasi sofisticata diagnostica.
Prima di tutto, controlla l'alimentazione. Verifica il LED di alimentazione e la tensione di alimentazione ai terminali con un multimetro. Ho visto un 1400 "morto" perché un terminale allentato o un interruttore automatico scattato interrompevano l'alimentazione. Il PLC, in realtà, funzionava perfettamente per tutto il tempo.
Controlla i fusibili. Alcuni modelli 1400 hanno un fusibile sostituibile dall'utente. Un fusibile bruciato disattiva un'intera sezione di I/O e si presenta esattamente come un'uscita o un ingresso non funzionanti.
Controlla l'interruttore a chiave. Il modello 1400 ha un interruttore a chiave a tre posizioni sul pannello frontale: RUN, REM e PROG. Se qualcuno lo lascia in posizione PROG, la macchina non si avvierà. Succede spesso dopo un download e l'operatore chiama alle 6 del mattino perché la linea non si avvia.
Controlla il LED di errore e il messaggio sul display LCD. Il display LCD mostra il codice di errore. Annotalo. Quel messaggio vale più di una settimana di tentativi a vuoto. Quindi controlla il cablaggio, in particolare i fili comuni. Un filo comune mancante su un banco di ingressi fa sì che tutti gli ingressi di quel banco risultino non funzionanti, e non si tratta affatto di un guasto del PLC.
Anche la messa a terra è un problema. Queste unità si trovano in quadri elettrici pieni di contattori e inverter. Se il PLC perde la comunicazione ogni volta che si avvia un motore, prima di sospettare un problema al PLC, è meglio considerare il rumore e la messa a terra.
Questo è il componente più importante. Quello che può bloccare una linea di produzione il venerdì pomeriggio. Il MicroLogix 1400 utilizza una batteria al litio da 3 volt, codice 1766-BAT, nascosta dietro il piccolo sportello sul pannello frontale dell'unità. Questa batteria mantiene attivo l'orologio in tempo reale e conserva i dati anche in assenza di alimentazione. Valori correnti del timer, contatori, registri delle ricette: tutto dipende da questa batteria.
La batteria dura dai due ai cinque anni. I pannelli freddi e puliti durano circa cinque anni. I pannelli caldi e polverosi durano due anni. E nessuno la cambia regolarmente, perché non è visibile, e poi un giorno la macchina inizia a funzionare male.
Ecco cosa si vede. Il LED BAT sul pannello frontale lampeggia. Il display LCD mostra "BATT" nell'area degli allarmi. A volte la macchina continua a funzionare e nessuno se ne accorge finché la batteria non è completamente scarica. Questa è la situazione pericolosa. L'orologio si azzera, i dati memorizzati vanno a zero e la macchina si avvia in uno stato che nessuno aveva previsto.
Qual è la causa? Semplicemente una batteria scarica. Nella maggior parte dei casi è dovuta all'età. L'altro caso è un'unità rimasta inutilizzata per anni prima dell'installazione, quindi la batteria era già mezza scarica il primo giorno.
La soluzione. Cambiare la batteria. Se possibile, fatelo con l'auto accesa, o almeno con una copia di backup del programma già salvata su un PC. Aprite lo sportello, scollegate la vecchia batteria, collegate quella nuova e chiudete lo sportello. Trenta secondi di lavoro. La batteria 1766-BAT costa poco. Tenetene una nel vano portaoggetti, proprio accanto al fusibile di scorta. tztechio vende la 1766-BAT insieme a tutti gli altri ricambi Allen-Bradley.
Tutti chiedono informazioni sulla perdita dei programmi. Il programma risiede nella memoria flash, quindi di solito sopravvive a una batteria scarica. Ciò che si perde sono i dati di ritenzione e l'orologio. Ma non abbassate la guardia. Ho visto interi programmi risultare vuoti dopo guasti alla batteria, di solito perché il programma non era stato salvato correttamente sulla memoria flash o perché un download errato lo aveva corrotto poco prima che la batteria si scaricasse. La lezione è sempre la stessa: eseguite un backup del programma prima che la batteria si scarichi, non dopo.
Quando il problema non è la batteria. Se sostituisci la batteria e l'allarme persiste, controlla il connettore della batteria. Ho riscontrato contatti corrosi su unità installate in ambienti umidi. Pulisci i contatti e reinserisci la batteria. Se, anche con una batteria nuova, l'allarme continua a segnalare un problema alla batteria, il circuito di backup sulla scheda presenta un guasto e in tal caso è necessario sostituire l'unità, non ripararla.
Il canale 0 è la porta seriale RS-232 del PLC 1400. È il canale attraverso cui si comunica con il PLC tramite un laptop, con un PanelView e con una serie di dispositivi di terze parti. È anche la fonte di innumerevoli problemi, quasi tutti legati alle impostazioni e non all'hardware.
Quali sono le cause, le più comuni in ordine decrescente?
Innanzitutto, le impostazioni del driver DF1 in RSLinx sono errate. Il driver deve corrispondere a quanto previsto dal 1400: velocità di trasmissione, parità e indirizzo del nodo. Il 1400 utilizza di default la modalità full-duplex DF1 a 19200 baud. Se qualcuno ha modificato la velocità di trasmissione nel processore senza aggiornare RSLinx, non si otterrà alcun segnale, solo silenzio.
In secondo luogo, il cavo potrebbe essere sbagliato o danneggiato. Il DF1 utilizza un cablaggio null-modem sul connettore a 9 pin. Un cavo dritto che funziona correttamente per un altro dispositivo non funzionerà in questo caso.
In terzo luogo, qualcuno ha modificato la configurazione del canale impostandola su un protocollo diverso. Il modello 1400 può eseguire DF1, Modbus RTU o ASCII sul Canale 0. Se l'utente precedente lo ha lasciato in modalità Modbus e si sta tentando di programmarlo tramite questo canale, non sarà possibile comunicare con RSLinx.
In quarto luogo, il dispositivo all'altra estremità ha una velocità di trasmissione o parità diversa. Entrambe le estremità devono concordare su ogni parametro. Un solo bit di differenza e c'è silenzio.
La soluzione. Controlla le impostazioni prima di controllare l'hardware. Questa è la regola. In RSLinx, imposta il driver su RS-232 DF1, seleziona la porta COM corretta, imposta la velocità di trasmissione e la parità in modo che corrispondano al processore. Usa la configurazione automatica se non conosci le impostazioni del processore. Quindi controlla il cavo. Infine, controlla le impostazioni dell'altro dispositivo. Nove volte su dieci il problema è uno di questi tre, e risolverlo non costa nulla.
Il passthrough è un argomento trattato in un capitolo a parte. Se si dispone di un PanelView collegato al Canale 0 e si desidera raggiungere il PLC tramite esso, il passthrough deve essere abilitato su entrambi i dispositivi e gli indirizzi dei nodi DF1 devono essere corretti. Quando il passthrough smette di funzionare, è quasi sempre perché qualcuno ha modificato un indirizzo di nodo o perché il passthrough è stato disabilitato durante un download. Riattivandolo e impostando gli indirizzi, dovrebbe tornare a funzionare.
Il canale 1, la porta Ethernet, è generalmente più affidabile e la maggior parte delle installazioni moderne del modello 1400 comunica con il PLC tramite Ethernet per la programmazione e l'interfaccia HMI. Se possibile, è consigliabile utilizzare Ethernet. In caso di problemi con Ethernet, verificare gli elementi di base: indirizzo IP statico, subnet mask e se l'indirizzo è in conflitto con altri indirizzi nella rete dell'impianto.
Il display LCD sul pannello frontale del modello 1400 è comodo, finché non smette di funzionare; a quel punto diventa un problema, perché i messaggi di allarme vengono visualizzati proprio su quello schermo.
Quali sono le cause? Per un display sbiadito, di solito è dovuto al contrasto. Il modello 1400 permette di regolare il contrasto dal menu del pannello frontale. Su un pannello surriscaldato o su un'unità vecchia, il contrasto tende a variare. Prima di dare per spacciato lo schermo, provate a regolarlo. Mi è capitato più di una volta di "riparare" un display che sembrava spento premendo tre pulsanti.
Pixel morti e righe mancanti indicano danni fisici al modulo LCD. Nessuna opzione del menu risolve questo problema. Lo stesso vale per i guasti alla retroilluminazione: lo schermo si oscura ma il PLC continua a funzionare correttamente. È possibile farlo funzionare senza visualizzare nulla, ma è sconsigliabile su una macchina di produzione, perché i messaggi di allarme corrispondono esattamente a ciò che non si riesce a vedere.
La soluzione. Regolate sempre prima il contrasto. Un display con pixel morti non è riparabile sul campo. Il modulo LCD fa parte del gruppo frontale e non è possibile sostituirlo sul banco di lavoro senza notevoli difficoltà. Se il display è guasto e la macchina necessita di un'interfaccia operatore, è fondamentale sostituire l'intera unità. Un'unità di ricambio della serie 1766 e un'ora di lavoro vi permetteranno di tornare operativi.
Le uscite si guastano. È una questione di fisica. Il modello 1400 è dotato di uscite a relè nella maggior parte dei modelli e di uscite a transistor in alcuni. Entrambe si guastano per motivi prevedibili.
Le cause, in ordine di importanza.
Un cortocircuito o un carico sovraccarico sono la causa principale. La potenza in uscita era stata dimensionata correttamente sulla carta, ma il carico assorbiva più corrente del valore nominale, causando la saldatura dei contatti del relè o il guasto del transistor.
Il secondo problema è la sovratensione induttiva. Un contatto di relè che commuta un solenoide o un contattore senza un diodo di protezione o un soppressore di sovratensione sul carico. La forza controelettromotrice corrode i contatti. Questo è il problema che riscontro più spesso nelle macchine che sono state "modificate" nel corso degli anni.
Il numero tre è elevato. Le uscite a relè hanno una durata meccanica. Un'uscita a relè che aziona una valvola ogni pochi secondi si usura. Questo non è un difetto, ma usura.
Il quarto errore è quello di cablaggio errato. Qualcuno ha collegato un carico da 120 V all'uscita di un transistor da 24 V, oppure ha provocato un cortocircuito durante una riparazione. Morte istantanea, e di solito anche un cattivo odore.
La soluzione. Prima di attribuirle la colpa, verifica che l'uscita sia effettivamente guasta. Attiva forzatamente l'uscita nel programma e controlla la tensione al terminale con un multimetro. Se il bit è attivo ma non c'è tensione al terminale, l'uscita è guasta. Quindi controlla il carico, perché una bobina del contattore saldata può danneggiare anche l'uscita di ricambio. Ripara prima il carico.
Ecco la parte che nessuno vuole sentire. Sul modello 1400, le uscite integrate sono saldate alla scheda madre. Non c'è una scheda di uscita da sostituire. Se un'uscita di base si guasta e non si ha un canale di riserva a cui collegarsi, l'unità è irrimediabilmente danneggiata. Ecco perché consiglio sempre di tenere un 1400 di scorta in magazzino.
Prevenire è meglio che sostituire. Per i carichi elevati, utilizzare un contattore esterno o un relè intermedio, in modo che l'uscita del PLC azioni solo la bobina. Aggiungere diodi flyback sui carichi in corrente continua e circuiti di smorzamento RC o MOV sui carichi in corrente alternata. Questa semplice abitudine raddoppia la durata delle uscite.
Il modello 1400 utilizza il protocollo Modbus RTU sul canale 0, sia in modalità master che slave. Questo è uno dei motivi principali per cui queste unità sono ancora in circolazione, poiché comunicano con inverter, contatori di potenza e pannelli di terze parti che utilizzano il protocollo Modbus. Inoltre, è una fonte costante di telefonate.
Quali sono le cause? I soliti sospetti. Baud rate o parità errati a un'estremità. Indirizzo del nodo errato. Mappatura dei registri errata, in cui la richiesta punta a un indirizzo Modbus che non corrisponde al file di dati previsto. E cablaggio, soprattutto RS-485 a due fili anziché a quattro, oltre alla mancanza di resistori di terminazione su un lungo tratto.
La soluzione. Procediamo dall'inizio alla fine. Prima l'indirizzo del nodo: entrambi gli estremi devono essere uguali. Poi baud rate e parità: uguali su entrambi gli estremi, e 8 bit di dati, senza eccezioni. Il Modbus RTU è sempre a 8 bit. Poi il cablaggio: controllare A e B, controllare lo shield, controllare la terminazione. Infine la mappa dei registri: l'indirizzo Modbus che si sta leggendo deve corrispondere al file di dati nel 1400. È qui che avviene la maggior parte del vero debug, ed è un esercizio cartaceo, non hardware. Una volta che il cablaggio e le impostazioni sono corretti, i codici di errore dell'istruzione MSG di solito indicano esattamente qual è il problema.
Questo problema spaventa le persone, ma di solito non dovrebbe. Un download interrotto, un'interruzione di corrente durante un aggiornamento del firmware, un portatile che si spegne a metà trasferimento. Il modello 1400 si ritrova con un programma o un firmware corrotto e non si avvia.
Quali sono le cause? Un download interrotto, un'interruzione di corrente durante l'aggiornamento del firmware o un file firmware danneggiato. Anche una batteria che si scarica proprio nel momento sbagliato può succedere. Mi è capitato: il download inizia, la batteria si scarica, la scrittura del firmware viene interrotta e il dispositivo si spegne improvvisamente.
La soluzione. Provate prima le soluzioni più semplici. Spegnete e riaccendete l'unità. Mettete il selettore a chiave in PROG, accendete e provate a connettervi. Se RSLinx lo rileva, scaricate nuovamente il programma, completamente, e spegnete e riaccendete. Nella maggior parte dei casi, questo risolve il problema. Se l'unità non comunica affatto, dovrete ricorrere al ripristino del firmware, un'operazione che richiede un intervento in laboratorio. Ho visto unità che sembravano irrecuperabili tornare in vita semplicemente spegnendole e riaccendendole e scaricando nuovamente il programma.
Se la memoria flash è effettivamente danneggiata, l'unità è irrecuperabile dal punto di vista del funzionamento sul campo. Non buttarla via. Inviala a un centro di riparazione specializzato in interventi a livello di scheda. Ma non bloccare la linea di produzione in attesa della riparazione. Sostituiscila con una di riserva, spedisci quella guasta e prosegui con la produzione.
Ecco la tabella che avrei voluto avere vent'anni fa. Guasto, causa probabile, soluzione e pezzo di ricambio necessario.
Guasto | Causa probabile | Soluzione | Pezzo di ricambio
LED BAT lampeggiante, allarme "BATT" sul display LCD | Batteria scarica o esaurita. 1766-BAT, durata da 2 a 5 anni | Sostituire la batteria con l'alimentazione accesa, verificare che l'allarme si disattivi | 1766-BAT
Dati di memorizzazione azzerati o programma vuoto dopo un'interruzione di corrente | Batteria scarica, nessun backup | Ricaricare il programma dal backup, impostare l'orologio, reinserire i dati di memorizzazione | File di programma salvato per 1766-BAT plus
RSLinx non riesce a trovare il processore sul canale 0 | Impostazioni DF1 errate, cavo difettoso, protocollo errato | Verificare driver DF1, baud rate, parità, cavo, configurazione del canale | Cavo di programmazione 1761-CBL-PM02
Il passthrough di PanelView non funziona | Passthrough disabilitato, indirizzi nodo errati | Riattiva il passthrough su entrambi i dispositivi, imposta gli indirizzi nodo DF1 | Nessuno
Schermo LCD sbiadito | Contrasto alterato | Regolare il contrasto dal menu del pannello frontale | Nessuno
Pixel LCD morti o schermo nero, PLC in funzione | Guasto del modulo LCD, non riparabile sul campo | Sostituire l'unità | 1766-L32BWA o il numero del modello
Bit di uscita acceso, nessuna tensione al terminale | Relè o transistor di uscita bruciati | Ricollegare a un'uscita di riserva o sostituire l'unità. Riparare prima il carico | Unità 1766, diodo flyback o MOV
Errori Modbus MSG | Indirizzo nodo, baud rate, parità, cablaggio, mappatura dei registri errati | Controllare entrambe le estremità, cablaggio, terminazione, mappatura dei registri | Nessuno
LED di errore acceso, non si avvia dopo il download | Download interrotto, firmware danneggiato | Spegnimento e riavvio, nuovo download. Ripristino del firmware se necessario | Nessuno
Alcuni problemi del modello 1400 si possono risolvere sul campo: batteria, impostazioni, cablaggio, programmazione. Altri no. Impara a distinguere tra le due cose e smetterai di sprecare tempo prezioso durante il turno.
Sostituisci l'unità quando il display LCD non funziona e hai bisogno dell'interfaccia operatore, oppure quando un'uscita di base è guasta e non hai un canale di riserva a cui collegarla. Sostituiscila quando l'allarme della batteria non si disattiva con una batteria nuova; questo indica un guasto alla scheda. Lo stesso vale per il firmware danneggiato in modo irreversibile. E sostituiscila quando l'unità è stata esposta per anni a calore, polvere e maltrattamenti, perché le unità vecchie tendono a guastarsi a cascata. Ripari la batteria e la settimana successiva un'uscita smette di funzionare. Questo è il segnale che l'unità ti sta dicendo che ha finito.
Risolvete il problema quando si tratta di un'impostazione errata, e questo rappresenta il 70% delle chiamate che ricevo. La batteria si risolve in trenta secondi e venti dollari. Cablaggio, un cavo, una connessione, tutto si risolve. Un problema di programma che si può risolvere scaricando un nuovo aggiornamento, anche quello si risolve.
Ecco la regola che seguo. Se la riparazione costa più in termini di manodopera rispetto al costo di un'unità di ricambio, o se la macchina non può aspettare la riparazione, sostituisco l'unità e debuggo quella vecchia al banco. Il tempo di produzione vale più di qualsiasi PLC mai realizzato.
La domanda che tutti si pongono. È ancora possibile acquistare un MicroLogix 1400 nel 2026? La risposta ufficiale è sì. Rockwell continua a indicare la serie 1766 come attiva o attiva matura nel suo ciclo di vita, anche nel 2026. Questa è la versione ufficiale. Verificatelo voi stessi sulla pagina del ciclo di vita dei prodotti di Rockwell, perché lo stato ufficiale può cambiare ed è meglio controllarlo personalmente.
Ecco le indiscrezioni non ufficiali. Il resto della famiglia MicroLogix è già fuori produzione. I modelli 1000 (1761), 1200 (1762), 1500 (1764) e 1100 (1763) sono tutti fuori produzione. Nel 2022, il 1400 era l'unico MicroLogix ancora disponibile sul mercato. I canali di distribuzione segnalano da anni problemi di approvvigionamento dei componenti. Il modello 1100 è stato il primo a essere colpito. Si dice che anche il 1400 potrebbe subire la stessa sorte entro due o tre anni. Si tratta di voci, non di informazioni ufficiali, ma conosco il settore da abbastanza tempo per sapere che le indiscrezioni sulla carenza di componenti tendono a trasformarsi in annunci ufficiali.
I prezzi stanno già aumentando man mano che le scorte si esauriscono. Le unità ancora disponibili vengono acquistate da chi sa che la piattaforma sta per essere dismessa. Se gestite uno stabilimento pieno di macchine 1400, la scelta più saggia è acquistare i pezzi di ricambio ora, finché sono ancora disponibili e hanno ancora un prezzo da normale ricambio. Non l'anno prossimo. Ora. Chi ha aspettato per la 1100 ha imparato questa lezione a sue spese.
Dove acquistare? Ci sono ancora distributori con scorte, oltre a specialisti in ricambi per l'automazione. tztechio vende unità MicroLogix 1400 e batterie 1766-BAT come ricambi, insieme a una gamma di ricambi per PLC. Preferisco acquistare da un fornitore che capisca a cosa servono questi componenti piuttosto che affidarmi ai siti d'aste, perché un PLC "nuovo" rimasto in magazzino per dieci anni ha i suoi problemi, a cominciare da una batteria già scarica.
Un appunto sulle vecchie scorte. Se acquistate un'unità nuova proveniente da vecchie scorte, prevedete di sostituire la batteria prima di installarla. Una batteria rimasta inutilizzata per anni è già mezza scarica. Inoltre, un modello 1400 conservato in un magazzino umido può presentare problemi di corrosione. Testate ogni unità che ricevete. Accendetela, caricate un programma, fatela funzionare per un giorno intero prima di fidarvi di utilizzarla in una macchina. Questo test vi costerà un pomeriggio e vi eviterà un fermo macchina.
Sappi cosa c'è dall'altra parte, perché arriverà il giorno in cui dovrai abbandonare la 1400. Ci sono due percorsi principali, e nessuno dei due è una semplice sostituzione. Te lo dico senza mezzi termini.
La famiglia Micro800 rappresenta una possibile soluzione. I modelli Micro820 (2080-LC20-20QBB) e Micro850 (2080-LC50-24QWB) sono gli attuali microcontrollori di piccole dimensioni di Rockwell. La programmazione avviene tramite Connected Components Workbench, un software gratuito. Questa è la buona notizia. La cattiva notizia è che CCW è un ambiente completamente diverso da RSLogix 500. La logica ladder non viene trasferita automaticamente. Il set di istruzioni è diverso, la gestione dei dati è diversa e la migrazione dei tag è manuale. I Micro800 sono ottimi microcontrollori e il prezzo è competitivo, ma non credete a chi vi dice che la migrazione è rapida.
CompactLogix rappresenta un'altra strada. Se la tua macchina necessita di maggiore potenza, il CompactLogix 1769-L16ER-BB1B è il passo successivo ideale. Esegue Studio 5000, un ambiente moderno a tutti gli effetti, ed è un controller molto più performante. Si tratta però di un salto di qualità più significativo. Software diverso, costi di licenza diversi, un modo diverso di concepire tag e task. La logica ladder richiede un'analisi completa, riga per riga, perché le istruzioni non corrispondono in modo univoco.
In ogni caso, il passaggio dalla piattaforma 1400 è un progetto, non una cosa da fare in un pomeriggio. Ed è proprio per questo che la 1400 è ancora in circolazione in così tanti numeri. Gli impianti non migrano una piattaforma per noia. Lo fanno quando sono costretti. E finché non saranno costretti a farlo, la 1400 continuerà a funzionare e i pezzi di ricambio continueranno a essere un buon investimento.
Il mio consiglio: tenete in funzione i sistemi 1400 il più a lungo possibile, acquistate subito i pezzi di ricambio e iniziate a parlare di migrazione per tempo, su una macchina, prima che la piattaforma ve lo imponga. E conservate al sicuro i backup di RSLogix 500. Quel software e quei file di programma valgono più dell'hardware stesso a questo punto.
D: Il MicroLogix 1400 perde il programma quando la batteria si scarica?
A: Il programma è memorizzato nella memoria flash, quindi di solito non si perde. Ciò che si perde sono i dati persistenti: valori di timer e contatori, registri delle ricette e orologio in tempo reale. Tuttavia, ho visto programmi risultare vuoti anche dopo guasti alla batteria e download interrotti. Eseguite un backup del programma su un PC prima che la batteria si scarichi, non dopo.
D: Quanto dura la batteria 1766-BAT?
R: Da due a cinque anni, a seconda dell'ambiente. I pannelli caldi la consumano più velocemente. Sostituiscila regolarmente, con l'alimentazione accesa, e tieni una batteria di scorta nel pannello. È un'operazione che richiede trenta secondi.
D: Posso ancora acquistare un nuovo MicroLogix 1400 nel 2026?
A: Ufficialmente sì. Rockwell elenca ancora la serie 1766 come attiva o attiva matura a partire dal 2026. Controlla tu stesso la pagina del ciclo di vita, perché questo stato cambia. Ma il canale sta già segnalando problemi di approvvigionamento e i prezzi stanno aumentando. Se hai bisogno di pezzi di ricambio, comprali ora.
D: Cosa può sostituire un MicroLogix 1400?
A: La famiglia Micro800 (Micro820, Micro850) con il software gratuito Connected Components Workbench, oppure un CompactLogix 1769-L16ER-BB1B con Studio 5000 per maggiori prestazioni. Nessuna delle due soluzioni è compatibile direttamente. La logica ladder viene riscritta e revisionata manualmente.
D: Posso programmare un MicroLogix 1400 gratuitamente?
A: Sì. La versione lite di RSLogix 500 gestisce la linea MicroLogix ed è gratuita. Permette anche di effettuare modifiche online, il che è estremamente utile su una macchina in funzione.
D: Perché il mio portatile non riesce a comunicare con il modello 1400 tramite la porta seriale?
A: Iniziate dalle impostazioni del driver DF1 in RSLinx, poi dal cavo e infine dalla configurazione del canale. Una velocità di trasmissione errata, una parità errata o un cavo diretto invece di un null-modem vi lasceranno senza audio. Le impostazioni vengono prima dell'hardware, sempre.
D: Il modello 1400 è in grado di comunicare tramite Modbus?
A: Sì. Funziona come master e slave Modbus RTU sul Canale 0. Verifica l'indirizzo del nodo, la velocità di trasmissione, la parità e la mappatura dei registri su entrambe le estremità. Modbus RTU utilizza sempre 8 bit di dati, senza eccezioni.
Il MicroLogix 1400 è un sistema datato e non sta certo ringiovanendo. Tuttavia, è ancora attivo, supportato, disponibile e impiegato in linee di produzione in tutto il mondo. La maggior parte dei suoi guasti sono prevedibili e la maggior parte di essi è economica da riparare. Batteria, impostazioni, cablaggio, backup. Questo è il quadro generale dei problemi che riscontro in un anno di interventi di assistenza.
L'unica cosa che non puoi controllare è il tempo. La piattaforma ha un tempo limitato e il tempo stringe per acquistare i pezzi di ricambio a prezzi ragionevoli. Quindi, dedicati alle cose noiose: fai backup, tieni un 1766-BAT nel pannello di controllo, tieni un'unità di riserva in magazzino e tieni d'occhio la pagina del ciclo di vita. Quando arriverà il momento, sarai pronto e la macchina non si fermerà.
Questo è il lavoro in sé, ed è sempre stato lo stesso. Mantenere la linea di produzione in funzione.
