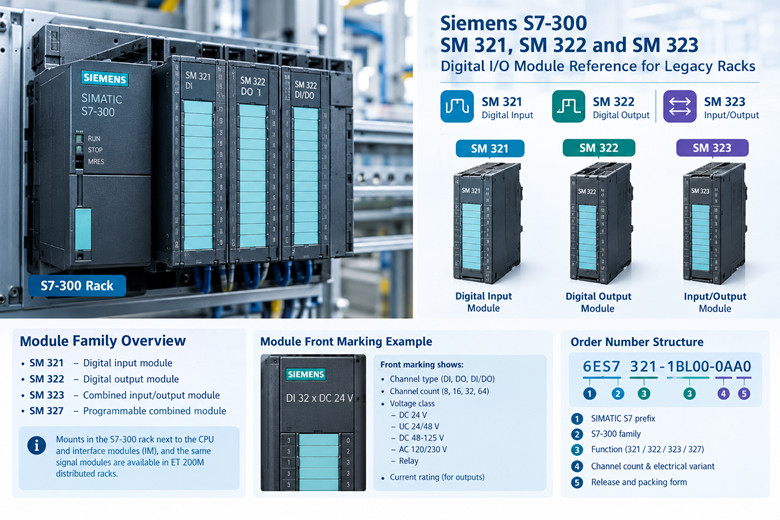

Siemens S7-300 SM 321, SM 322 e SM 323: un manuale di riferimento per moduli I/O digitali per rack legacy.
Le famiglie di I/O digitali S7-300 comprendono SM 321 per gli ingressi, SM 322 per le uscite e SM 323 per ingressi/uscite combinati. SM 327 è il modulo combinato programmabile. Questi moduli si montano nel rack S7-300 accanto alla CPU e ai moduli di interfaccia (IM), e gli stessi moduli di segnale sono presenti nei rack distribuiti ET 200M. Siemens dichiara che le famiglie S7-300 e ET 200M saranno disponibili fino al 2033. Ciò significa che questi moduli saranno disponibili come ricambi per un lungo periodo, non che saranno fuori produzione. Questo è un riferimento per il modulo che si sta cercando di identificare, abbinare o sostituire.
I codici d'ordine Siemens per questi moduli seguono uno schema fisso. Leggeteli da sinistra a destra.
· 6ES7 è il prefisso SIMATIC S7.
· Il numero 3 identifica la famiglia S7-300.
· La cifra successiva raggruppa la funzione: 321 per ingresso digitale, 322 per uscita digitale, 323 per ingresso/uscita digitale combinata, 327 per combinazione programmabile.
· Il blocco seguente codifica il numero di canali e la variante elettrica.
· Il suffisso dopo il trattino finale indica lo stato di rilascio e di confezionamento, ad esempio 0AA0.
Le marcature sul modulo frontale riportano le stesse informazioni in un linguaggio semplice. Una tipica stringa recita "DI 32 x DC 24 V" o "DO 16 x AC 120/230 V". Leggere prima il tipo di canale (DI, DO o DI/DO), poi il numero di canali (8, 16, 32, 64), quindi la classe di tensione (DC 24 V, UC 24/48 V, DC 48-125 V, AC 120/230 V, relè) e infine la corrente nominale delle uscite.
Il suffisso della variante è importante. Lo stesso numero di canali e la stessa tensione possono esistere in versioni standard, ad alta velocità, isolate e diagnostiche. Queste non sono intercambiabili in un rack che si basa sulle caratteristiche di una sola variante.
I numeri d'ordine sono stampati sulla targhetta identificativa sul lato del modulo. Quando la marcatura frontale è usurata, la targhetta identificativa è la fonte autorevole. Estrarre il modulo per leggerla. Non identificare un modulo solo in base all'etichetta frontale.
Le ultime cifre del numero d'ordine indicano lo stato di rilascio e la forma di imballaggio. Due moduli con la stessa funzione e gli stessi dati elettrici possono trovarsi in stati di rilascio diversi. Per una sostituzione identica, se il componente esatto è disponibile, verificare la corrispondenza del numero d'ordine completo. Se il componente esatto non è disponibile, verificare la corrispondenza della funzione e dei dati elettrici, quindi confermare l'assegnazione dei pin nel manuale del modulo prima di spostare i cavi.
Gli indirizzi dei canali non fanno parte del numero d'ordine. Vengono assegnati dallo slot nella configurazione hardware STEP 7. Lo stesso modulo in uno slot diverso ha indirizzi diversi. Annotare gli indirizzi prima di rimuovere un modulo.
I moduli SM 321 leggono i segnali di campo e li inviano alla CPU. I moduli con un elevato numero di canali utilizzano connettori frontali a 40 pin. I moduli di piccole dimensioni per corrente alternata e tensioni speciali utilizzano connettori frontali a 20 pin. Prima di ordinare un modulo di ricambio, verificare il codice d'ordine presente sul modulo stesso.
· DI 64 x DC 24 V, selezionabile tra sinking e sourcing: 6ES7321-1BP00-0AA0.
· DI 32 x DC 24 V: 6ES7321-1BL00-0AA0.
· DI 16 x DC 24 V: 6ES7321-1BH02-0AA0.
· DI 16 x DC 24 V ad alta velocità: 6ES7321-1BH10-0AA0.
· DI 16xUC 24/48 V: 6ES7321-1CH00-0AA0.
· DI 16 x DC 48-125 V: 6ES7321-1CH20-0AA0.
· DI 16 x AC 120/230 V: 6ES7321-1FH00-0AA0.
· DI 8 x AC 120/230 V: 6ES7321-1FF01-0AA0.
· DI 8 x AC 120/230 V, isolato: 6ES7321-1FF10-0AA0.
I moduli a 24 V CC sono gli ingressi più comuni e versatili. Il modulo a 32 canali, 6ES7321-1BL00-0AA0, occupa due connettori frontali da 40 pin ciascuno e offre una vasta gamma di interruttori di fine corsa, sensori di prossimità e contatti puliti.
La variante ad alta velocità, 6ES7321-1BH10-0AA0, è progettata per il filtraggio in ingresso e la valutazione dei fronti, funzionalità che il modulo standard a 16 canali non è in grado di offrire. Il tempo di filtro del modulo standard limita la durata minima del segnale che è in grado di registrare. Se un'applicazione deve contare impulsi rapidi o rilevare eventi di breve durata, il modulo ad alta velocità è la soluzione ideale e il modulo standard non è un sostituto valido.
Il modulo UC 24/48 V, 6ES7321-1CH00-0AA0, accetta segnali CA o CC nella banda da 24 a 48 volt. Si tratta di un modulo di interfaccia legacy per ambienti con segnali misti. Il modulo CC 48-125 V, 6ES7321-1CH20-0AA0, gestisce tensioni di controllo CC più elevate. I moduli CA 120/230 V, 6ES7321-1FH00-0AA0 a 16 canali e 6ES7321-1FF01-0AA0 a 8 canali, leggono direttamente i circuiti di controllo CA. La variante CA isolata a 8 canali, 6ES7321-1FF10-0AA0, aggiunge l'isolamento dei canali per i circuiti che non devono condividere un riferimento.
I moduli di ingresso non hanno una corrente nominale di uscita. I fattori che ne determinano la scelta sono la classe di tensione, il numero di canali, il comportamento del filtro e l'isolamento.
I moduli di ingresso supportano sia dispositivi di campo a erogazione che a assorbimento tramite il cablaggio dei terminali sui componenti idonei. Il modulo a 64 canali CC 24 V, 6ES7321-1BP00-0AA0, supporta la selezione tra erogazione e assorbimento tramite il connettore. Gli altri moduli di ingresso CC accettano il cablaggio standard per dispositivi di campo della loro classe e il manuale di riferimento riporta le regole di cablaggio per ciascun modulo.
Il modulo di ingresso ad alta velocità valuta i fronti con un filtro più corto ed è in grado di registrare impulsi che il modulo standard non rileva. Prima di affidarsi a un componente standard, verificare la larghezza dell'impulso richiesta confrontandola con i dati del modulo.
La lunghezza dei cavi e il loro instradamento influenzano il comportamento dell'ingresso in un quadro elettrico rumoroso. Mantenere i cavi di segnale separati dai cavi di azionamento e di contatto. La soglia di ingresso e il tempo di filtro nei dati del modulo determinano se un cavo lungo o rumoroso mantiene un segnale stabile.
Ciascun modulo di ingresso ha una struttura di gruppi di canali. Il gruppo determina il numero di canali che condividono un riferimento. Prima di combinare i circuiti di campo su un singolo modulo, consultare la configurazione dei gruppi nei dati del modulo.
I moduli SM 322 pilotano i carichi di campo dalla CPU. La corrente per canale e la corrente totale per gruppo determinano quali carichi un modulo può commutare. Il modulo relè non ha un elemento semiconduttore in corrente continua e commuta una diversa classe di carico.
· DO 64 x DC 24 V / 0,3 A, codice sorgente: 6ES7322-1BP00-0AA0.
· DO 64 x DC 24 V / 0,3 A, sinking: 6ES7322-1BP50-0AA0.
· DO 32 x DC 24 V / 0,5 A: 6ES7322-1BL00-0AA0. Corrente totale 4 A per gruppo, 16 A per modulo.
· DO 32 x AC 120/230 V / 1 A: 6ES7322-1FL00-0AA0.
· DO 16 x DC 24 V / 0,5 A: 6ES7322-1BH01-0AA0.
· DO 16 x DC 24 V / 0,5 A Alta velocità: 6ES7322-1BH10-0AA0.
· DO 16 x AC 120/230 V / 1 A: 6ES7322-1FH00-0AA0.
· DO 8 x DC 24 V / 2 A: 6ES7322-1BF01-0AA0.
· DO 8 x CC 24 V / 0,5 A con interrupt diagnostico: 6ES7322-8BF00-0AB0.
· 8 relè DO, AC 230 V / 5 A: 6ES7322-1HF10-0AA0.
· DO 8 x CC 48-125 V / 1,5 A: 6ES7322-1CF00-0AA0.
· DO 8 x AC 120/230 V / 2 A: 6ES7322-1FF01-0AA0.
Il modulo CC a 32 canali, 6ES7322-1BL00-0AA0, è il cavallo di battaglia con elevata densità di uscita CC. Ha una corrente nominale di 0,5 A per canale, con un totale di gruppo di 4 A e un totale del modulo di 16 A. Il modulo a 64 canali, 6ES7322-1BP00-0AA0, scende a 0,3 A per canale per poter ospitare il doppio dei canali nello stesso budget di corrente. La versione a assorbimento di corrente dello stesso modulo, 6ES7322-1BP50-0AA0, restituisce la corrente di carico al modulo anziché erogarla.
Le funzioni di sourcing e sinking non sono puramente estetiche. Un'uscita sourcing fornisce una tensione positiva al carico. Un'uscita sinking porta il carico a una tensione bassa. Il cablaggio di campo e le masse determinano quale tipo di uscita è necessario per un pannello. Ordinando quella sbagliata, il modulo non sarà in grado di alimentare il carico come cablato.
Il modulo a 8 canali CC 24 V / 2 A, modello 6ES7322-1BF01-0AA0, offre la corrente CC per canale più elevata della famiglia. È ideale per contattori, solenoidi e piccoli freni che superano la corrente nominale di 0,5 A per canale dei moduli standard. La variante diagnostica, modello 6ES7322-8BF00-0AB0, aggiunge la segnalazione di interrupt diagnostici a 0,5 A per canale per i circuiti in cui la CPU deve rilevare un guasto.
Il modulo relè 6ES7322-1HF10-0AA0 è la scelta ideale per carichi in corrente alternata, carichi misti CA/CC e circuiti che richiedono un isolamento reale. Commuta una tensione di 230 V CA con una corrente di 5 A per contatto. I contatti del relè si usurano con i cicli di commutazione, quindi il numero di cicli e il tipo di carico determinano la durata del relè.
Il modulo CC da 48-125 V, 6ES7322-1CF00-0AA0, e i moduli CA da 120/230 V, 6ES7322-1FH00-0AA0 da 1 A e 6ES7322-1FF01-0AA0 da 2 A, consentono il controllo diretto di circuiti CA e CC ad alta tensione senza la necessità di un relè intermedio.
I carichi induttivi richiedono attenzione sulle uscite a semiconduttore. Contattori, solenoidi e valvole generano un picco di tensione di spegnimento. I dati del modulo indicano la capacità di commutazione e la corrente di picco per ciascun modulo di uscita. Un carico induttivo che supera la portata nominale del canale può danneggiare un'uscita a semiconduttore nel tempo. Utilizzare un relè intermedio o il modulo di uscita a relè quando il carico è induttivo e di elevata entità.
La corrente totale che il modulo può sopportare è un limite termico, non puramente elettrico. Il modulo di uscita CC a 32 canali è limitato a 4 A per gruppo e 16 A per modulo. Distribuire il carico tra i gruppi in modo che nessun singolo gruppo superi il proprio limite. I dati del modulo indicano i limiti dei gruppi.
I carichi a lampadina e i carichi capacitivi assorbono una corrente di spunto molto più elevata rispetto alla loro corrente nominale a regime. Prima di collegare un carico capacitivo, verificare la capacità di commutazione di ciascun modulo. Il modulo con uscita a relè gestisce tipi di carico diversi rispetto a un modulo a semiconduttore della stessa classe di tensione.
I moduli di uscita raggruppano i loro canali in aree comuni. Il numero di gruppi e il numero di canali per gruppo determinano come vengono organizzate le aree comuni di carico sul connettore frontale. È necessario far corrispondere il cablaggio sul campo alla configurazione dei gruppi del modulo di ricambio.
I moduli combinati integrano ingressi e uscite in un unico modulo, consentendo di risparmiare spazio in un rack che ha esaurito le posizioni disponibili.
· SM 323 DI 16 / DO 16 x DC 24 V / 0,5 A: 6ES7323-1BL00-0AA0.
· SM 323 DI 8 / DO 8 x DC 24 V / 0,5 A: 6ES7323-1BH01-0AA0.
· SM 327 DI 8 / DO 8 x DC 24 V / 0,5 A, programmabile: 6ES7327-1BH00-0AB0.
Il modulo 16/16, 6ES7323-1BL00-0AA0, è il componente combinato ad alta densità. Presenta 16 ingressi a 24 V CC e 16 uscite a 24 V CC / 0,5 A in un unico alloggiamento. Utilizza connettori frontali a 40 pin per gli ingressi e le uscite.
Il modulo 8/8, 6ES7323-1BH01-0AA0, è il piccolo componente combinato per rack con I/O limitati e spazio ridotto negli slot.
Il modulo programmabile SM 327, codice 6ES7327-1BH00-0AB0, dispone di 8 ingressi e 8 uscite a 24 V CC con correnti di uscita di 0,5 A. È programmabile, il che significa che il comportamento dei suoi canali viene impostato nel progetto anziché essere fisso nell'hardware. Appartiene alla precedente linea di moduli di segnale programmabili. In caso di sostituzione, trattarlo come un componente a sé stante. Un SM 323 standard con lo stesso numero di canali non offre la funzionalità di programmazione.
I moduli combinati riducono il numero di slot disponibili. Riducono anche la flessibilità del rack: un guasto sul lato di ingresso comporta la disconnessione anche del lato di uscita, e il numero di canali è fisso a coppie.
La sostituzione viene decisa in base a una serie di parametri elettrici concreti, non solo in base al numero di canali.
Classe di tensione. Un modulo CC 24 V non può sostituire un modulo CA 120/230 V. La soglia di ingresso e l'elemento di commutazione in uscita sono progettati per la classe nominale. I moduli CA rilevano e commutano la corrente alternata; i moduli CC rilevano e commutano la corrente continua. Il modulo di ingresso UC 24/48 V è l'eccezione che accetta entrambe le tensioni ed è l'unico componente di ingresso interclasse elencato qui.
Corrente per canale e per gruppo. I moduli di uscita hanno limitazioni per canale e per gruppo. Il modulo di uscita CC a 32 canali consente 0,5 A per canale con un limite di gruppo di 4 A e un limite di modulo di 16 A. Sostituendolo con il modulo a 64 canali, 6ES7322-1BP00-0AA0, la corrente nominale per canale si dimezza a 0,3 A e il budget totale si riduce. Un carico che funzionava con la parte a 32 canali potrebbe superare la capacità di commutazione della parte a 64 canali. Verificare che la corrente totale del gruppo corrisponda, non solo il numero di canali.
Uscita a sorgente o a sorgente. Si tratta di codici d'ordine distinti, pur mantenendo lo stesso numero di canali. L'uscita CC a 64 canali è disponibile in entrambe le configurazioni. Il cablaggio progettato per una non è adatto all'altra.
Isolamento. Il modulo di ingresso isolato, 6ES7321-1FF10-0AA0, è disponibile laddove sia richiesto l'isolamento di canali e circuiti. Un modulo non isolato non è un sostituto diretto laddove l'isolamento sia parte integrante del progetto.
Variante di filtro e velocità. I moduli standard e i moduli ad alta velocità condividono il numero di canali. Il modulo standard non soddisferà i requisiti di temporizzazione di un'applicazione progettata per la versione ad alta velocità. Identificare il suffisso della variante prima di effettuare la sostituzione.
Larghezza del connettore frontale. Questa è la trappola della sostituzione che fa perdere tempo in loco. Un modulo a 40 pin richiede un connettore frontale a 40 pin. Un modulo a 20 pin richiede un connettore frontale a 20 pin. Il connettore trasporta il cablaggio di campo ed è un componente separato dal modulo. Quando si sostituisce un modulo, si può riutilizzare il connettore frontale esistente oppure spostare il cablaggio. La compatibilità del vecchio connettore con il nuovo modulo dipende dalla famiglia di moduli e dalla disposizione dei pin.
Riutilizzare il connettore frontale solo se il nuovo modulo ha lo stesso numero d'ordine o è equivalente e presenta la stessa piedinatura. Se la piedinatura cambia, il vecchio schema di cablaggio diventa difettoso. Spostare il cablaggio tenendo a portata di mano la tabella dei pin del nuovo modulo. Non dare per scontato che un modulo visivamente simile abbia la stessa piedinatura di quello guasto.
Larghezza e slot del rack. Tutti i moduli di segnale S7-300 sono a larghezza singola, tranne nei casi in cui un modulo copre due connettori. Le versioni a 64 e 32 canali utilizzano due connettori a 40 pin. Verificare che la posizione nel rack possa ospitare i connettori e il percorso dei cavi.
Comunicazione sul backplane. I moduli di segnale comunicano con la CPU tramite il bus del backplane. La CPU legge e scrive sul modulo utilizzando gli indirizzi assegnati. Un modulo sostitutivo dello stesso tipo utilizza la stessa comunicazione e non richiede modifiche al programma. Un tipo di modulo diverso potrebbe modificare la struttura dei dati e richiedere una modifica della configurazione.
Alimentazione di carico. I moduli con uscita CC necessitano di un'alimentazione di tensione di carico ai terminali del modulo. I dati del modulo indicano l'intervallo di tensione di carico nominale per ciascun componente. Prima di alimentare un modulo sostitutivo, verificare che la tensione di alimentazione del pannello rientri in tale intervallo. I moduli con uscita CA prelevano la tensione di carico dal circuito di campo.
Separazione potenziale. L'isolamento tra il lato campo e il bus del backplane è un valore dichiarato per ciascun modulo. Se il progetto si basa su tale separazione, è necessario rispettarla. Il modulo di ingresso isolato, 6ES7321-1FF10-0AA0, è il componente da utilizzare quando è richiesta la separazione tra canali o tra campo e bus.
Diagnostica del modulo. Alcuni moduli inviano alla CPU i dati diagnostici a livello di modulo, altri no. Il modulo di output diagnostico 6ES7322-8BF00-0AB0 invia i dati a livello di modulo e di canale. Un modulo standard non lo fa. Se il programma legge i dati diagnostici dal modulo, il modulo sostitutivo deve supportare la stessa funzionalità diagnostica.
La presenza di segni di usura sulla parte frontale è comune nei moduli che hanno funzionato per anni in un pannello ad alta temperatura. Due fonti ne confermano l'identità.
La targhetta identificativa sul lato del modulo riporta il numero d'ordine completo. Estrarre il modulo e leggerlo. Il numero d'ordine sulla targhetta è quello da ordinare. I numeri d'ordine sono identici tra l'etichetta frontale e la targhetta identificativa.
Il passaggio 7, relativo alla configurazione hardware, riporta l'identità del modulo così come viene percepita dalla CPU. Aprire il progetto, selezionare il rack e leggere lo slot. Il catalogo hardware memorizza il numero d'ordine e il tipo di modulo per ogni slot. Quando il modulo fisico e lo slot configurato non corrispondono, la CPU segnala un'incongruenza. Leggere il numero d'ordine configurato dallo slot e confrontarlo con la targhetta del tipo fisico.
Lo slot in STEP 7 indica anche gli indirizzi dei canali. Annotare l'intervallo di indirizzi prima di estrarre un modulo. Gli indirizzi rimangono associati allo slot, quindi una sostituzione con lo stesso tipo di modulo non richiede alcuna modifica dell'indirizzo nel programma.
Se anche la targhetta identificativa è illeggibile, procedere in base al comportamento. Contare i terminali. Leggere il cablaggio del connettore frontale. Verificare la corrispondenza della classe di tensione sui terminali di campo. Verificare la corrispondenza del numero di canali con i dispositivi di campo. Quindi scegliere il numero d'ordine corrispondente e confermarlo rispetto allo slot STEP 7.
Consultare il manuale dei dati del modulo per l'assegnazione dei pin. Il documento di riferimento sui dati del modulo del sistema di automazione S7-300, codice d'ordine Siemens 6ES7398-8FA10-8BA0, documento A5E00105505, contiene le tabelle dei pin. Sono disponibili edizioni fino a maggio 2022. Utilizzare l'edizione corrispondente alla generazione del modulo presente nel rack.
Per reperire questi moduli, Ricambi per l'automazione Siemens copre la gamma di moduli di segnale legacy. Per l'hardware rack più ampio, Hardware PLC copre le parti adiacenti. I dati del modulo sopra riportati sono gli stessi di riferimento che un tecnico della manutenzione legge sul pannello.
Posso sostituire un modulo SM 321 DI 16 x DC 24 V con un modulo DI 32 x DC 24 V?
Non si tratta di una sostituzione diretta. Il numero di canali è diverso, gli indirizzi sono diversi e anche la larghezza del connettore potrebbe essere diversa. Il modulo a 16 canali potrebbe utilizzare un connettore a 20 pin, mentre quello a 32 canali ne utilizza uno a 40 pin. Verificare prima il codice d'ordine, poi confermare gli indirizzi e il connettore.
Posso utilizzare un modulo di uscita sourcing dove era installato un modulo sinking?
No. Il percorso di carico è invertito. Il cablaggio di campo e le linee di carico comuni sono progettati per una sola direzione. Utilizzare lo stesso modulo di erogazione o di assorbimento, corrispondente al numero d'ordine.
Il modulo DI o DO a 64 canali si inserisce nello stesso slot di un modulo a 32 canali?
Fisicamente potrebbe occupare la stessa larghezza, ma necessita di due connettori frontali a 40 pin. Prima di procedere con la sostituzione, verifica il cablaggio del rack e il percorso dei cavi.
Quale componente sostituisce il 6ES7322-1BH01-0AA0 se non è disponibile?
Leggere il numero d'ordine e la targhetta identificativa. Quindi verificare la classe di tensione, il numero di canali, la corrente per canale, la modalità di funzionamento (sourcing o sinking) e la larghezza del connettore. L'uscita a 16 canali CC 24 V a 0,5 A ha varianti correlate, inclusa la versione ad alta velocità, che non sono identiche nel comportamento. Non effettuare la sostituzione basandosi solo sul numero di canali.
Un modulo di uscita a relè può sostituire un modulo di uscita a semiconduttore in corrente continua?
Per molti carichi in corrente continua, sì, entro i limiti di portata dei contatti del relè e il budget di cicli di commutazione. Il relè è dimensionato per 230 V CA a 5 A per contatto nel modulo qui elencato. I contatti del relè si usurano con i cicli, quindi è necessario considerare la frequenza di commutazione prima di sceglierlo. Per commutazioni in corrente continua veloci, il modulo a semiconduttore è il componente corretto.
Devo modificare il programma quando sostituisco un modulo con lo stesso codice d'ordine?
No. Gli indirizzi rimangono associati allo slot. Una sostituzione con un prodotto dello stesso ordine non richiede alcuna modifica dell'indirizzo. Mantenere il cablaggio del connettore frontale corrispondente all'assegnazione dei pin.
Che cosa mi restituisce l'interrupt diagnostico sul 6ES7322-8BF00-0AB0?
Diagnostica del modulo e del canale inviata alla CPU. Se il programma valuta tale diagnostica, un modulo standard che ne è sprovvisto non può sostituirlo. La CPU rileverà il modulo, ma non la diagnostica prevista dal programma.
Per quanto tempo saranno disponibili questi moduli?
Siemens dichiara che le famiglie S7-300 e ET 200M saranno disponibili fino al 2033. Questa è la posizione del produttore. In pratica, tuttavia, i numeri d'ordine individuali si riducono nel tempo, motivo per cui è importante individuare il componente esatto.
Dove posso trovare la piedinatura di un modulo prima di spostare i cavi?
Il modulo di riferimento del sistema di automazione S7-300, codice 6ES7398-8FA10-8BA0, documento A5E00105505, è riportato nell'edizione corrispondente alla generazione del modulo. La tabella dei pin presente nel manuale definisce il cablaggio dei connettori.
Il modello SM 327 è uguale all'SM 323 ma con più canali?
No. L'SM 327 è un modulo programmabile. Il comportamento del suo canale è impostato nel progetto. L'SM 323 è un modulo I/O combinato a funzione fissa. Verificare il codice d'ordine.
Come faccio a distinguere un modulo a 16 canali da un modulo a 32 canali quando l'etichetta non c'è più?
Conta i pin del connettore frontale. Un connettore a 20 pin indica un numero inferiore di canali nelle classi di moduli di piccole dimensioni. Un connettore a 40 pin indica 16 o 32 canali a seconda del componente. Quindi leggi la targhetta identificativa e confrontala con lo slot STEP 7.
Posso installare insieme un modulo a 40 pin e un modulo a 20 pin nello stesso rack?
Sì. Il rack ospita moduli di diverse larghezze e dimensioni di connettori. Ogni modulo mantiene il proprio connettore frontale e la propria assegnazione dei pin. La posizione nel rack e l'intervallo di indirizzi sono ciò che lo collega al programma.
Cosa succede se installo un modulo con un numero d'ordine diverso in uno slot configurato?
La CPU confronta il modulo fisico con il tipo configurato. In caso di discrepanza, la CPU segnala un'incompatibilità del modulo o un errore di configurazione. Lo slot potrebbe non entrare in funzione. Verificare che il numero d'ordine configurato corrisponda a quello dello slot STEP 7.
Ho bisogno del connettore frontale per ordinare un modulo?
Il connettore frontale è un articolo separato. Quando si ordina un modulo di ricambio, verificare la compatibilità del connettore esistente. Se la piedinatura è diversa, ordinare il connettore compatibile con il nuovo modulo e riorganizzare i collegamenti utilizzando la tabella dei pin.
I moduli CA 120/230 V sono intercambiabili tra le versioni a 8 canali e quelle a 16 canali?
No. Differiscono per numero di canali e larghezza del connettore. Confronta il numero d'ordine e verifica il cablaggio sul campo confrontandolo con la tabella dei pin.
---------------------------------------------------------
