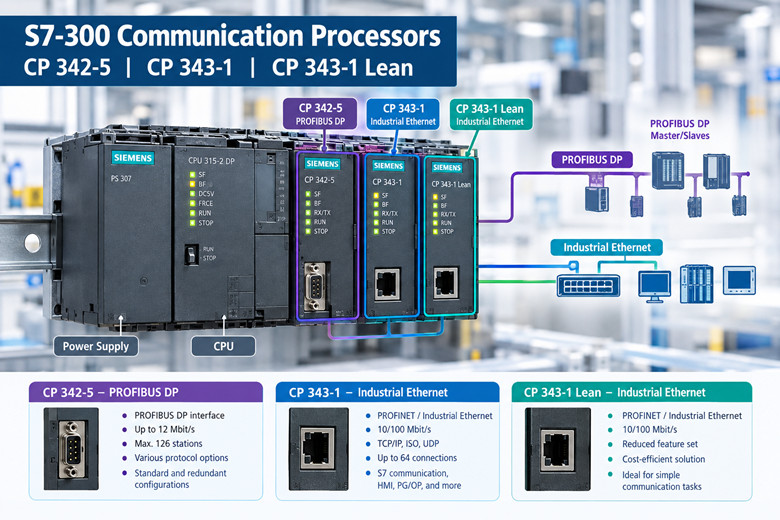

Processori di comunicazione Siemens S7-300: CP 342-5, CP 343-1 e CP 343-1 Lean

Un processore di comunicazione occupa uno slot fisico nel rack S7-300, ma non svolge alcuna funzione di controllo. La sua unica funzione è quella di trasferire dati tra la CPU e la rete. Comprendere questa separazione è il primo passo per diagnosticare perché un processore di comunicazione non riesce ad aprire la connessione.

Il SIMATIC S7-300 è stato progettato secondo un principio modulare. Un binario ospita l'alimentatore, la CPU e una serie di moduli di segnale. La CPU gestisce il programma utente, l'immagine di processo e l'attività del bus di backplane che collega l'intero rack. Tutti gli altri moduli rispondono alla CPU.

Un processore di comunicazione rappresenta un'eccezione a questo schema per un aspetto specifico. Non valuta il programma utente e non legge gli input né gestisce gli output nel senso tradizionale del termine. Il suo compito è quello di possedere un'interfaccia indipendente verso una rete esterna, con un proprio firmware, una propria memoria e una propria gestione della connessione. La CPU considera il processore di comunicazione come un modulo partner che scambia blocchi di dati e parole di stato attraverso il backplane.

Quel confine architetturale regola quasi tutto ciò che un tecnico della manutenzione deve sapere su questi moduli. I limiti di connessione sono limiti del pannello di controllo (CP), non della CPU. Il comportamento dei LED è un comportamento del pannello di controllo. La versione del firmware è una proprietà del pannello di controllo. Quando la comunicazione fallisce mentre il controllo continua a funzionare, il guasto è quasi sempre sul lato del pannello di controllo del confine.

Cosa fa un processore di comunicazione in un rack S7-300

Un CP (Computer Processor) è un partecipante al bus su due lati contemporaneamente. Sul lato posteriore comunica con la CPU tramite il bus del backplane, richiedendo e restituendo dati attraverso un'interfaccia definita di blocchi di dati, assegnazione di parametri e record diagnostici. Sul lato anteriore gestisce una o più porte fisiche verso una rete esterna, che può essere PROFIBUS DP, Ethernet industriale o un collegamento seriale proprietario, come nelle famiglie di dispositivi più datate.

Questa configurazione consente al CP di guastarsi senza interrompere il processo dell'impianto. Se un CP perde la connessione di rete, la CPU continua a eseguire il suo programma e a controllare la macchina. Si interrompe solo lo scambio di dati attraverso il percorso guasto. Questa è una caratteristica progettuale, ed è anche il motivo per cui i guasti di comunicazione possono passare inosservati finché un operatore non segnala che un sistema di supervisione ha perso i suoi valori.

Lo scambio di dati tra CPU e CP non è istantaneo. Si tratta di un ciclo definito di richieste e conferme, scandito dalla scansione del backplane e dallo stato della connessione sul lato rete. Quando un supervisore legge un valore troppo presto dopo una modifica, tale valore potrebbe ancora riflettere lo scambio precedente. Comprendere il modello di scambio impedisce di diagnosticare erroneamente quello che in realtà è un artefatto di temporizzazione anziché un guasto.

Ogni CP (Configuration Point) ha un'assegnazione di parametri che lo strumento di configurazione hardware genera e scarica. Tale assegnazione definisce indirizzi, endpoint di connessione, opzioni di protocollo e comportamento diagnostico. Un CP senza un'assegnazione valida non si connetterà, anche se i suoi LED potrebbero indicare l'alimentazione. La configurazione è quindi parte integrante dell'hardware, non un livello opzionale sovrastante.

Un CP (Controller Controller) è dotato anche di un proprio firmware, separato dal sistema operativo della CPU. La versione del firmware determina quali funzioni sono disponibili. Lo stesso numero d'ordine può essere fornito con firmware diversi nel corso degli anni, e un CP sostitutivo con il numero d'ordine corretto ma con una revisione del firmware diversa potrebbe comportarsi in modo diverso dall'unità che sostituisce.

La conseguenza pratica di tutto ciò è una sequenza diagnostica che segue i confini. Innanzitutto, si verifica se la CPU e il CP comunicano attraverso il backplane. Quindi, si verifica se il CP dispone di un'interfaccia di rete valida. Infine, si verifica se il peer di rete sta rispondendo. Solo dopo aver risolto questi tre livelli ha senso esaminare il programma applicativo.

Le famiglie CP che incontrerai: PROFIBUS, Ethernet industriale e la porta integrata

I processori di comunicazione per l'S7-300 si suddividono in tre ampie categorie, e la categoria determina la rete a cui il modulo è collegato.

La prima categoria è rappresentata dai processori di comunicazione PROFIBUS DP, come il CP 342-5. Questa famiglia fornisce a una CPU un'interfaccia PROFIBUS DP che funziona indipendentemente dalla porta DP integrata nella CPU stessa. Può fungere da master DP o da slave DP e viene utilizzato quando un rack necessita di una seconda linea PROFIBUS, di un segmento DP più denso o di un'interfaccia DP isolata dalla porta della CPU per motivi diagnostici o architetturali.

La seconda categoria è rappresentata dai processori di comunicazione Ethernet industriale, costituiti dai modelli CP 343-1 e CP 343-1 Lean. Questi moduli collegano il rack alle reti Ethernet e supportano una vasta gamma di protocolli, dalla classica comunicazione S7 tramite trasporto ISO e TCP/IP fino ai ruoli di I/O PROFINET. Questa è la famiglia che domina la domanda di sostituzione moderna, poiché Ethernet è la rete utilizzata dalla maggior parte dei sistemi di supervisione, storicizzazione e ingegneria.

La terza categoria è la porta integrata, che non è affatto un modulo separato. Molte CPU S7-300 sono fornite con una porta PROFIBUS DP integrata, una porta PROFINET integrata o entrambe, a seconda del tipo di CPU. La porta integrata non è un CP, bensì una funzione della CPU. Condivide le risorse della CPU e appare nella configurazione hardware come parte integrante della CPU, anziché come voce di slot separata.

La distinzione è importante sia per il conteggio che per l'isolamento dei guasti. Un rack con una porta Ethernet integrata e un CP 343-1 dispone di due interfacce Ethernet indipendenti e un guasto su una non influisce necessariamente sull'altra. Un rack che si affida solo a una porta integrata non ha uno slot CP da ispezionare in caso di guasto della rete e il percorso diagnostico si sposta all'interno della CPU.

È importante anche per la compatibilità con i fornitori e per l'età del progetto. La famiglia CP 343-1 è il modulo specificato quando un impianto necessitava di connettività Ethernet in un rack la cui CPU non disponeva di una porta Ethernet integrata, oppure quando la porta integrata era già occupata da un'altra funzione. Molti impianti preesistenti sono stati realizzati proprio su questa base, e sono questi i rack che ora determinano la domanda di ricambi.

Una quarta categoria, quella dei processori di comunicazione seriale, esisteva nella precedente linea S7-300, con codici d'ordine compresi tra 6GK7 342-5, 6ES7 340 e 6ES7 341 a seconda della funzione. I processori di comunicazione seriale non rientrano nell'ambito di questo articolo, ma un tecnico addetto alla manutenzione che effettua l'inventario di un rack dovrebbe tenere presente che non tutti i processori di comunicazione in un'installazione legacy sono moduli di rete. Il codice d'ordine sull'etichetta risolve la questione più rapidamente di qualsiasi supposizione sul pannello frontale.

In tutte le categorie, il principio di funzionamento rimane lo stesso. Il modulo possiede un'interfaccia di rete, la CPU possiede il programma e il backplane trasporta i dati tra di loro. Questo principio vale sia che il mezzo esterno sia un bus schermato a due fili, un cavo Ethernet a doppino intrecciato o un segmento di fibra ottica dietro un convertitore.

CP 343-1 e CP 343-1 Lean: lettura del numero d'ordine e suddivisione delle funzionalità

Il modello CP 343-1 nella versione qui descritta ha il codice d'ordine 6GK7343-1EX30-0XE0. Tale codice si scompone in un prefisso di famiglia, una cifra di variante, un campo di versione e un campo di consegna, ed è opportuno leggere attentamente ciascun campo prima di prendere qualsiasi decisione di acquisto o sostituzione.

Il modulo utilizzato in questo articolo collega un SIMATIC S7-300 alla rete Ethernet industriale tramite ISO e TCP/IP. Il modulo include uno switch a due porte integrato, basato sul chip di comunicazione ERTEC 200, e offre due porte RJ45 a 10/100 Mbps. Può funzionare come controller PROFINET IO o come dispositivo PROFINET IO, a seconda della configurazione.

Il suo set di funzioni di comunicazione comprende la comunicazione S7, i servizi di prelievo e scrittura, l'invio e la ricezione tramite RFC1006, il multicast, il DHCP e la sincronizzazione oraria NTP. In termini pratici, questa combinazione supporta la raccolta di dati di supervisione, l'accesso ingegneristico, la sincronizzazione oraria in tutto l'impianto e la comunicazione peer-to-peer tra i controllori, il tutto tramite un unico modulo.

Siemens indica fino a otto moduli di comunicazione o funzione per CPU come limite di pianificazione per questa famiglia e precisa che il numero esatto dipende dal tipo di CPU. Il limite è una proprietà della CPU espressa come numero di moduli, quindi una CPU con un budget di comunicazione maggiore può supportare più moduli di comunicazione (CP) rispetto a una CPU compatta con un budget inferiore. Il numero applicabile a uno specifico rack deve essere verificato nella scheda tecnica della CPU di quel rack e non dedotto esclusivamente dalla scheda tecnica dei moduli di comunicazione.

Il modulo CP 343-1 Lean ha il codice d'ordine 6GK7343-1CX10-0XE0. La denominazione Lean indica un set di funzionalità ridotto a un costo inferiore, e la riduzione è concentrata sul protocollo e sul profilo di connessione piuttosto che sull'interfaccia fisica. Un modulo Lean offre comunque due porte RJ45 a 10/100 Mbps, quindi il cablaggio e la topologia dello switch nell'armadio sono gli stessi del CP 343-1 completo.

La suddivisione delle funzionalità Lean è specifica. Supporta TCP/IP e UDP, servizi di invio e ricezione RFC1006, recupero e scrittura e comunicazione S7 nella funzione server. Può fungere da dispositivo PROFINET IO. Non include le funzionalità di controller PROFINET IO del modulo completo, né le funzioni multicast, DHCP e NTP del modulo completo.

Il numero di connessioni disponibili differisce in modo determinante per la progettazione. Il CP 343-1 Lean supporta un massimo di otto connessioni SEND/RECEIVE e un massimo di quattro connessioni S7, con un massimo di dodici connessioni attive in modalità multiprotocollo. La versione completa del CP 343-1 non offre gli stessi limiti ridotti, poiché è progettata per rack che richiedono una maggiore partecipazione simultanea.

Espressa come un semplice confronto anziché come una tabella, la suddivisione è la seguente. CP 343-1 completo: ISO e TCP/IP, controller PROFINET IO o dispositivo IO, switch integrato a due porte, comunicazione S7, fetch/write, invio/ricezione RFC1006, multicast, DHCP, NTP. CP 343-1 semplificato: TCP/IP e UDP, invio/ricezione RFC1006, fetch/write, comunicazione S7 come server, solo dispositivo PROFINET IO, due porte RJ45, otto connessioni SEND/RECEIVE, quattro connessioni S7, dodici connessioni attive in modalità multiprotocollo.

La regola di selezione deriva direttamente da tali elenchi. Se il rack deve controllare dispositivi PROFINET I/O, è necessario il modulo CP 343-1 completo. Se il rack deve fungere solo da dispositivo I/O su un controller PROFINET di terzi, o necessita solo di scambio dati di supervisione e accesso tecnico, il modulo Lean è sufficiente ed è stato prezzato di conseguenza.

Entrambi i moduli risultano fuori produzione o disponibili come pezzi di ricambio nelle pagine prodotto di Siemens per i codici articolo qui elencati. Tale stato non significa che i moduli smettano di funzionare, né che il supporto per le installazioni esistenti termini. Significa semplicemente che la fornitura di nuovi prodotti è subordinata alla disponibilità dei pezzi di ricambio, anziché alla produzione di serie in corso.

Saper riconoscere i codici d'ordine è l'abilità più utile quando si acquista un modulo di questo tipo. Il prefisso 6GK7343 identifica la famiglia di processori di comunicazione Ethernet. Le cifre successive distinguono la variante e la versione, mentre il blocco finale identifica il formato di fornitura. Due moduli che sembrano identici sul pannello frontale possono avere codici d'ordine diversi, con firmware e set di funzioni differenti. L'etichetta sul modulo, non l'aspetto del modulo stesso, è l'elemento determinante.

Qualora il codice esatto presente su un modulo non corrisponda a nessuno dei codici elencati in questo articolo, la procedura corretta consiste nel leggere il numero d'ordine completo dall'etichetta del modulo ed effettuare una ricerca in base a tale stringa. Siemens ha rilasciato diverse versioni durante il ciclo di produzione della famiglia di moduli e il campo relativo alla versione è quello che più spesso viene trascurato.

CP 342-5 e il percorso PROFIBUS DP

Il CP 342-5 è il processore di comunicazione PROFIBUS DP per l'S7-300. Il suo codice d'ordine inizia con 6GK7342 e il codice esatto deve essere letto sull'etichetta del modulo, poiché ne esistono diverse versioni prodotte nel corso del ciclo di vita di questo tipo di modulo.

Il suo ruolo è quello di fornire al rack un'interfaccia PROFIBUS DP che opera al di fuori della CPU. L'espressione "al di fuori della CPU" è fondamentale. Il CP gestisce il protocollo DP nel proprio processore, utilizzando la propria memoria, e scambia i dati risultanti con la CPU attraverso il backplane. La scansione della CPU non viene utilizzata per l'elaborazione dei telegrammi DP.

Un CP 342-5 può essere configurato come master DP o come slave DP. Come master, interroga gli slave DP a lui assegnati e gestisce le immagini di input e output che la CPU legge e scrive. Come slave, risponde alle richieste di un master DP esterno, presentando i dati del rack a una rete che non controlla.

Il ruolo di master è più comune nei lavori di ammodernamento ed espansione. Un impianto aggiunge un nuovo segmento DP o divide un segmento esistente per accorciare i cavi e ridurre il rischio di guasti, e il CP 342-5 funge da secondo master senza interferire con la porta integrata della CPU o con il suo programma.

Il ruolo di slave si rende necessario quando un rack S7-300 di vecchia generazione deve presentare dati a un controller più recente, oppure quando un rack S7-300 deve fungere da stazione subordinata rispetto a un altro. Nella configurazione slave, il CP (Controller Controller) è configurato come stazione I/O distribuita e il rack si comporta nei confronti del master esterno come una stazione ET 200.

Poiché le operazioni DP vengono eseguite al di fuori della CPU, il CP 342-5 isola anche i guasti DP dal programma di controllo. Un segmento DP danneggiato, uno slave perso o un cortocircuito del bus influiscono sul CP e sul segmento interessato, mentre la CPU continua a controllare tutto il resto gestito dal rack. I dati diagnostici relativi al guasto risiedono nel CP e vengono letti tramite lo strumento di configurazione hardware.

Il segmento DP gestito da un CP 342-5 è delimitato dalle regole PROFIBUS standard. La lunghezza del segmento dipende dalla velocità di trasmissione, dal tipo di cavo, dal numero di ripetitori e dal carico del bus. Queste regole si applicano a un segmento gestito da CP esattamente come si applicano a un segmento gestito da CPU, poiché il CP è un master o slave DP conforme con lo stesso comportamento a livello fisico.

Per l'approvvigionamento, le istruzioni pratiche sono le stesse della famiglia Ethernet. Leggere il numero d'ordine completo dall'etichetta del modulo e considerare l'intera stringa come identificativo del componente. Le versioni del CP 342-5 differiscono per firmware e set di funzioni supportate, pertanto un ricambio deve essere compatibile sia con i requisiti della versione installata che con la sua funzione. Gli acquirenti che mantengono in servizio un rack S7-300 legacy devono registrare l'intera stringa al momento dell'inventario, mentre il modulo è ancora leggibile nel rack, piuttosto che al momento del guasto, quando la linea è fuori servizio.

Quanti moduli e connessioni può effettivamente supportare una CPU

La capacità di comunicazione di un rack è regolata da due limiti distinti, e confonderli può portare a progetti che non si compilano o a connessioni che non si aprono.

Il primo limite è rappresentato dal numero di moduli di comunicazione e funzione che una CPU può accettare. Siemens indica un valore di pianificazione fino a otto moduli di questo tipo per CPU per la famiglia CP 343-1, precisando che il valore esatto dipende dal tipo di CPU. Si tratta di un limite di configurazione hardware. Superato tale limite, lo strumento di configurazione rifiuterà l'assegnazione.

Il secondo limite riguarda il numero di connessioni simultanee che un singolo CP può gestire. Si tratta di un limite del modulo, gestito dal firmware e dalla memoria del CP stesso. Per il CP 343-1 Lean, i limiti dichiarati sono otto connessioni SEND/RECEIVE, quattro connessioni S7 e fino a dodici connessioni attive in modalità multiprotocollo. La versione completa del CP 343-1 non presenta gli stessi limiti ridotti, ed è proprio questo il motivo per cui si opta per la versione completa.

La capacità di comunicazione totale di un rack non è quindi un singolo valore numerico. Dipende dalla CPU presente, dal numero di CP (Command Point) supportati dalla CPU e dalle varianti di CP installate. Due rack costruiti sullo stesso binario con lo stesso numero di slot possono supportare un numero di connessioni molto diverso a seconda di queste tre variabili.

Il numero di connessioni viene consumato in base ai ruoli, non al numero di cavi. Un singolo sistema di supervisione che apre connessioni S7 per la raccolta dati consuma connessioni S7. I controller peer che aprono comunicazioni S7 configurate consumano connessioni S7. I servizi di invio e ricezione tramite RFC1006 consumano connessioni SEND/RECEIVE. Il funzionamento multiprotocollo può aumentare il conteggio totale delle connessioni attive, pur rimanendo validi i limiti per ciascun protocollo.

La prova pratica consiste nell'inventario e nel calcolo. Elencare ogni sistema che apre una connessione al rack, classificarlo per protocollo e sommare i requisiti rispetto ai limiti massimi pubblicati per il CP installato. Se la somma supera un limite massimo, il rack non presenta un guasto, ma un limite di progettazione, e le soluzioni possibili sono una variante diversa del CP, un CP aggiuntivo o una ridistribuzione delle connessioni tra le interfacce disponibili.

La porta integrata cambia le carte in tavola. Quando una CPU dispone di una porta Ethernet o PROFINET integrata, tale porta ha una propria capacità di connessione indipendente da qualsiasi CP. Un rack con una porta integrata e un CP 343-1 Lean può soddisfare il suo fabbisogno totale di connessioni anche se i limiti del solo Lean sembrano ristretti, perché la porta integrata assorbe parte del carico.

La conoscenza di quale interfaccia gestisce quale connessione è ciò che consente di modificare un rack senza doverlo riprogettare. Quando si aggiunge un nuovo sistema di archiviazione dati (historian) o un nuovo nodo di supervisione, la prima domanda da porsi è a quale interfaccia si collegherà, e la seconda è se tale interfaccia ha un margine sufficiente rispetto al suo limite massimo.

Il limite al numero di moduli è il vincolo più difficile da aggirare, perché l'aggiunta di un CP occupa uno slot. Quando una CPU accetta un numero limitato di moduli di comunicazione e tali slot sono già occupati, un CP aggiuntivo non rappresenta una soluzione, e l'alternativa è utilizzare una CPU con maggiore capacità o consolidare le connessioni sui moduli esistenti.

Lettura dei LED quando un CP non si attiva

La diagnostica dei LED su un CP segue la stessa logica a livelli dell'architettura. Il pannello frontale segnala lo stato del modulo, lo stato dell'interfaccia del backplane e lo stato dell'interfaccia di rete, e la lettura di questi dati in quest'ordine permette di circoscrivere il guasto a un livello specifico prima ancora di aprire qualsiasi software.

Gli indicatori di alimentazione e di funzionamento confermano che il modulo è attivo. Un pannello di controllo (CP) completamente spento presenta un problema di alimentazione o di inserimento, che riguarda l'armadio rack piuttosto che la rete. I primi controlli fisici consistono nel verificare che il modulo sia correttamente inserito sulla guida, che il connettore del backplane sia collegato e che l'alimentatore del rack fornisca la tensione necessaria alla fila di moduli.

L'indicatore di guasto del bus, se presente, segnala lo stato della comunicazione con la CPU attraverso il backplane. Una spia di guasto accesa in assenza di attività di rete indica un problema di configurazione o sul lato CPU del confine, non sul cavo. Le cause più comuni sono una configurazione creata ma non scaricata, una configurazione non compatibile con la disposizione fisica degli slot o un conflitto di indirizzi all'interno del rack.

Gli indicatori di rete segnalano lo stato dell'interfaccia esterna. Sulla famiglia CP 343-1, questi indicatori sono associati alle due porte RJ45 e allo stato di collegamento e attività. Una porta senza collegamento non ha una connessione elettrica con un dispositivo partner, il che indica un problema di cablaggio o dello switch. Una porta con collegamento ma senza attività ha una connessione fisica attiva ma nessun traffico, il che sposta l'indagine sull'indirizzamento, sulla configurazione del protocollo o sul dispositivo peer.

Il buffer di diagnostica e i record di diagnostica del modulo contengono maggiori dettagli rispetto a quelli visualizzati dal pannello LED. Lo strumento di configurazione hardware legge questi record e segnala condizioni di guasto specifiche, tra cui errori di configurazione, guasti di connessione e guasti hardware. Quando i LED puntano verso il backplane o verso una connessione, il record di diagnostica identifica la causa specifica.

Un CP che non riesce ad aprire la connessione spesso presenta una configurazione valida che non corrisponde alla realtà. L'assegnazione dei parametri potrebbe indicare un indirizzo peer modificato, un'opzione di protocollo non supportata dal peer o un tipo di connessione che supera i limiti del modulo. I LED mostreranno il collegamento e potrebbero indicare attività, ma la connessione stessa non si stabilirà perché il problema risiede nell'assegnazione dei parametri e non nel cablaggio.

La mancata corrispondenza tra firmware e set di funzioni rappresenta una classe di guasto a sé stante, non rilevabile tramite LED. Qualora sia stata configurata una funzione non supportata dal firmware installato, il modulo potrebbe rifiutare la configurazione o non riuscire a stabilire la connessione. La lettura della versione del firmware dal modulo e il suo confronto con il set di funzioni configurato risolvono questa classe di guasti.

La sostituzione è l'ultimo passaggio, non il primo. La sequenza che consente di risparmiare più tempo è la seguente: componente fisico, poi backplane, poi rete, poi configurazione, poi firmware e solo infine hardware. Una grande percentuale di CP restituiti come difettosi si rivela avere un problema di configurazione o di cablaggio una volta che i vari livelli vengono controllati nell'ordine corretto.

Perché questi moduli ora sono considerati pezzi di ricambio

La produzione del modello S7-300 è stata dichiarata interrotta il 1° ottobre 2025, in corrispondenza della milestone PM410. La fine della produzione e delle vendite, PM490, è prevista per il 1° ottobre 2033. Siemens dichiara che le famiglie S7-300 ed ET 200M saranno disponibili come pezzi di ricambio fino al 2033.

Tale cronologia colloca i modelli CP 342-5, CP 343-1 e CP 343-1 Lean in un lungo periodo di disponibilità come pezzi di ricambio, anziché in un periodo di cessazione della produzione. Lo stato di "pezzo di ricambio" significa che i moduli rimangono disponibili attraverso il canale di distribuzione del fornitore per un periodo definito, anche se la produzione in serie è terminata e il modello è stato rimosso dal catalogo attivo.

Per un impianto che utilizza rack S7-300, il significato pratico di questa situazione è un cambiamento nel comportamento di fornitura piuttosto che un cambiamento di funzionalità. I ​​moduli esistenti continuano a funzionare e a essere supportati per la riparazione e la sostituzione durante il periodo in questione. Le nuove scorte arrivano tramite i canali di ricambi, con i tempi di consegna e i prezzi che tale canale comporta.

La data di annuncio del 1° ottobre 2025 ha una seconda conseguenza rilevante per la pianificazione. I consulenti e gli integratori che avevano specificato S7-300 nei nuovi progetti sono passati alle piattaforme attuali, il che significa che la base installata di rack S7-300 è ora fissa e in lenta diminuzione. La domanda di pezzi di ricambio proviene da questa base installata e i moduli necessari al suo funzionamento vengono sempre più spesso reperiti da fornitori specializzati anziché esclusivamente attraverso il canale di distribuzione originale.

La scadenza del 2033 definisce l'orizzonte di pianificazione. Un impianto che intende utilizzare i rack S7-300 oltre tale data dovrebbe considerare gli anni intermedi come il periodo in cui accumulare un numero adeguato di pezzi di ricambio o pianificare la migrazione. Le due strategie non si escludono a vicenda e molti impianti le adottano entrambe contemporaneamente, immagazzinando i moduli critici e programmando la sostituzione dei rack i cui processi sarebbero più costosi da arrestare.

La criticità di un CP per uno specifico impianto determina la quantità di tale componente da tenere in magazzino. Un rack il cui CP contiene solo dati di supervisione può tollerare un guasto del CP per ore o giorni. Un rack il cui CP contiene dati di interblocco per un altro controllore potrebbe non tollerarlo nemmeno per pochi minuti. La quantità corretta di pezzi di ricambio deriva dalle conseguenze sul processo, non da una regola di stoccaggio uniforme.

L'offerta di questi moduli comprende anche il mercato dei prodotti ricondizionati e in eccedenza, un aspetto importante dato che il periodo fino al 2033 è lungo e la base installata è limitata. Un modulo pulito e testato, proveniente da un fornitore affidabile, svolge la stessa funzione di uno nuovo, a condizione che il numero d'ordine e il firmware corrispondano. Ricambi per l'automazione Siemens Rivolgendosi a uno specialista, è possibile colmare il divario tra un guasto e il successivo arresto programmato.

Il rischio da evitare è quello di una discrepanza scoperta al momento del guasto. Un modulo acquistato senza aver verificato l'esatto numero d'ordine e il firmware potrebbe arrivare con un set di funzioni non corrispondente alla configurazione del programma PLC. Il costo di tale discrepanza è un secondo periodo di fermo macchina, che è proprio ciò che il ricambio è stato acquistato per prevenire.

Cosa registrare prima di acquistare un ricambio

L'informazione più preziosa in assoluto è il numero d'ordine completo letto dall'etichetta del modulo. Per la famiglia Ethernet, questo inizia con 6GK7343; per il CP 342-5, inizia con 6GK7342. La stringa completa, incluso il blocco di consegna, rappresenta l'identificativo del componente. Qualsiasi informazione incompleta è da considerarsi una supposizione.

Il secondo dato registrato è la versione del firmware, letta dal modulo tramite lo strumento di configurazione hardware. Il firmware determina il set di funzioni e una sostituzione con una revisione del firmware diversa potrebbe non soddisfare i requisiti di configurazione. Qualora non sia possibile effettuare un downgrade, la versione minima del firmware diventa un vincolo all'acquisto.

Il terzo dato riguarda la posizione fisica dello slot e la disposizione del rack. La posizione dello slot fa parte della configurazione hardware e un componente sostitutivo deve occupare la stessa posizione affinché la configurazione scaricata continui a corrispondere al rack fisico. Una fotografia del rack con i numeri degli slot ben visibili richiede solo un minuto e previene una serie di errori di configurazione che sono difficili da risolvere in situazioni di emergenza.

Il quarto record è la topologia di rete associata al modulo, incluso l'utilizzo delle porte su un CP a due porte. Un CP 343-1 o CP 343-1 Lean presenta due porte RJ45 e l'indicazione di quale porta alimenta quale segmento fa parte dell'identità dell'installazione. Registrare questa mappatura consente di cablare correttamente un modulo sostitutivo senza dover riscoprire la topologia durante uno spegnimento.

Il quinto record è l'inventario delle connessioni, classificato per protocollo e verificato rispetto ai limiti massimi del modulo. Questo record non è necessario per ordinare una sostituzione, ma è necessario per confermare che la nuova unità sarà in grado di supportare il carico di connessione esistente. Qualora il carico si avvicini a un limite massimo, la decisione di sostituzione e la decisione sulla capacità devono essere prese congiuntamente.

Il sesto record indica il tipo di CPU presente nel rack, poiché il limite al numero di moduli è una proprietà della CPU. Un impianto che standardizza un CP di riserva per diversi rack dovrebbe verificare che il modulo scelto sia compatibile con ogni tipo di CPU presente.

La prassi di gestione delle scorte è importante quanto la precisione delle singole registrazioni. Un impianto che registra questi sei elementi per ogni componente critico (CP) quando i rack sono in buone condizioni ha un programma di ricambi efficiente, mentre un impianto che li registra solo dopo un guasto si trova a dover affrontare un intervento di ripristino più complesso. La differenza si misura in ore di fermo macchina, mentre il costo della registrazione si misura in minuti.

Per i rack che contengono più di un CP, i dati devono essere registrati per modulo anziché per rack. Due CP nello stesso rack possono essere varianti diverse con set di funzioni differenti, e una registrazione a livello di rack non li distinguerà.

L'acquisto in sé è quindi un'operazione di verifica. Il numero d'ordine deve corrispondere, il firmware deve essere conforme, la funzione impostata deve essere confermata rispetto all'inventario delle connessioni e la posizione dello slot deve essere preservata. Un ricambio che soddisfi queste quattro condizioni riporta il rack al suo stato precedente senza modifiche alla configurazione, il che rappresenta la definizione di un intervento di sostituzione riuscito per un processore di comunicazione.

Qualora non sia possibile trovare un modulo identico a quello installato, perché la versione non è più disponibile a nessun prezzo, il passo successivo consiste in una sostituzione documentata: la versione più recente disponibile con lo stesso codice d'ordine, verificando le funzionalità della configurazione con il firmware più recente e confermando la compatibilità delle connessioni con i limiti del nuovo modulo. La sostituzione è una procedura legittima entro il periodo di validità del ricambio, a condizione che sia documentata e non improvvisata.

Gli acquirenti che costituiscono una posizione di magazzino per le comunicazioni legacy S7-300 dovrebbero anche dare valore alla coerenza. Avere una variante che si adatta alla maggior parte dei rack è più utile che avere diverse varianti parziali, perché un ricambio che si adatta a un rack su dodici è una passività piuttosto che una risorsa. moduli PLC Siemens Le scorte tenute a magazzino devono essere selezionate in base ai numeri d'ordine registrati in tutto lo stabilimento, ponderando la scelta in base alla criticità dei rack a cui sono destinate.

L'ultima fase del processo è la verifica prima dell'installazione. Un modulo di ricambio dovrebbe essere letto, ove possibile, con lo strumento di configurazione hardware sul banco di lavoro, e il suo numero d'ordine e il firmware dovrebbero essere verificati confrontandoli con la documentazione d'acquisto, prima di essere installato in un rack in funzione durante una finestra di arresto. La verifica sul banco di lavoro richiede pochi minuti ed elimina la possibilità di scoprire un'incompatibilità nel momento peggiore.

Un processore di comunicazione occupa uno slot ma non esegue alcun programma. Possiede un'interfaccia, un'immagine del firmware, una configurazione e un insieme fisso di limiti di connessione. La linea S7-300 è passata allo stato di pezzi di ricambio il 1° ottobre 2025, con la fine della produzione prevista per il 1° ottobre 2033. Tra queste due date, i rack che rimangono in servizio dipendono dai pezzi di ricambio corrispondenti e la documentazione relativa ai processori di comunicazione presenti in tali rack determina la rapidità con cui viene risolto un eventuale guasto. Ricambi per Siemens S7-300 L'origine rispetto a un numero d'ordine completo e a un livello di firmware sono ciò che mantiene in comunicazione un rack legacy.
