Introduzione

Gli azionamenti a frequenza variabile (VFD), noti anche come azionamenti a velocità variabile (VSD) o inverter, sono tra i componenti più diffusi nell'automazione industriale. Un VFD controlla la velocità di un motore elettrico a corrente alternata variando la frequenza e la tensione di alimentazione. Il risultato: risparmio energetico del 20-50%, migliore controllo del processo e maggiore durata del motore.

Questa guida illustra i principi di funzionamento degli inverter, quando e perché utilizzarli, i parametri chiave per la selezione e un confronto pratico tra i principali marchi di inverter. Mitsubishi FR-E800, Danfoss FC101, Schneider Altivar 320, E ABB ACS580.

Che cos'è un variatore di frequenza?

Un VFD è un convertitore di potenza elettronico che riceve un ingresso CA a frequenza fissa (50/60 Hz) e lo converte in un'uscita a frequenza e tensione regolabili. Controllando la frequenza di uscita, si controlla direttamente la velocità del motore:

Velocità del motore (RPM) = 120 × Frequenza (Hz) / Numero di poli

Per un motore a 4 poli collegato a un'alimentazione a 60 Hz: velocità massima = 1800 giri/min. Con l'inverter impostato a 30 Hz: velocità del motore = 900 giri/min. Questa relazione rende gli inverter indispensabili per ventilatori, pompe, nastri trasportatori, compressori e qualsiasi applicazione in cui la velocità variabile consente di risparmiare energia.

Perché utilizzare un variatore di frequenza? 5 vantaggi principali

Risparmio energetico

Ridurre la velocità del motore del 20% consente un risparmio energetico di circa il 50% (la potenza è proporzionale al cubo della velocità). Per una ventola da 50 CV che funziona all'80% della velocità, il risparmio annuo può superare i 5.000 dollari.

Avvio graduale / Corrente di spunto ridotta

Gli inverter aumentano gradualmente tensione e frequenza, eliminando il picco di corrente del rotore bloccato, pari a 6-8 volte la corrente nominale, che si verifica durante l'avviamento diretto. Ciò protegge i motori e riduce le sollecitazioni meccaniche.

PControllo e precisione del processo

Il controllo della velocità variabile consente un'accelerazione/decelerazione graduale, una regolazione precisa della velocità (±0,5%) e un movimento multiasse sincronizzato. Fondamentale per linee di confezionamento, macchine CNC e miscelazione.

Riduzione dell'usura meccanica

Avviamenti graduali e arresti controllati riducono l'usura della cinghia, le sollecitazioni al riduttore e il carico sui cuscinetti. Gli intervalli di manutenzione si allungano in media di 2-3 volte.

Integrazione PLC/Automazione

I moderni inverter supportano EtherNet/IP, PROFINET, Modbus RTU/TCP e CANopen per una perfetta integrazione con i PLC e il monitoraggio remoto dei sistemi SCADA.

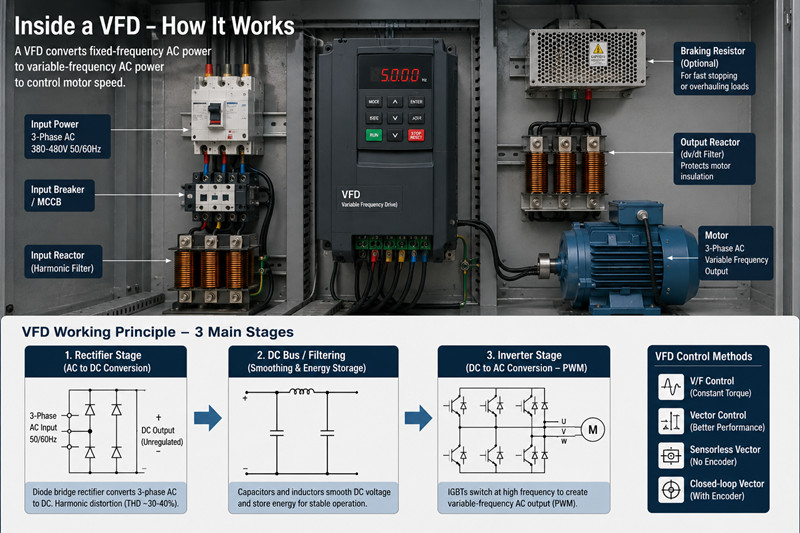

Come funziona un variatore di frequenza (VFD)?

Un VFD è costituito da tre stadi principali:

Stadio raddrizzatore

La corrente alternata in ingresso viene convertita in corrente continua tramite un raddrizzatore a ponte di diodi. Ciò genera distorsione armonica (THD ~30-40%).

Bus CC / Filtraggio

La tensione continua viene livellata da condensatori e induttori. Il bus CC immagazzina energia per gestire interruzioni di corrente momentanee e per la rigenerazione del motore.

Stadio inverter

I transistor IGBT commutano ad alta frequenza (2-16 kHz) per creare un'uscita CA pseudo-sinusoidale alla frequenza desiderata. Questa è la modulazione di larghezza di impulso (PWM).

Principali metodi di controllo degli inverter:

· Controllo V/F: standard per carichi a coppia costante

· Controllo vettoriale: migliore coppia e regolazione a bassi regimi.

· Vettore senza sensori: stima del flusso del motore senza encoder

· Vettore a circuito chiuso (con encoder): precisione della velocità ±0,01%

Selezione del VFD: 6 parametri chiave

1. Potenza nominale (kW / CV)

Assicurati che la potenza dell'inverter corrisponda alla corrente e alla tensione nominali del motore. Scegli un inverter con una potenza nominale almeno pari alla corrente a pieno carico (FLA) del motore, preferibilmente superiore del 10-20%. Un dimensionamento insufficiente provoca il surriscaldamento.

2. Tensione di ingresso e fase

Valori nominali comuni: 200-240 V monofase (piccoli inverter), 380-480 V trifase (standard industriale), 500-690 V (alta potenza). Non collegare mai un inverter monofase a un motore trifase.

3. Tipo di carico

Coppia costante (nastri trasportatori, compressori): richiede una coppia di spunto elevata. Coppia variabile (ventilatori, pompe): massimo risparmio energetico. Adattare l'inverter al profilo di carico.

4. Protocollo di comunicazione

Compatibile con il tuo ecosistema PLC: EtherNet/IP (Allen Bradley), PROFINET (Siemens/Schneider), Modbus RTU (universale). Per il rilevamento del movimento: CANopen o EtherCAT.

5. Protezione ambientale

IP20 (interno armadio). IP54/55 (polveroso/umido). IP66 (esterno/lavabile). Temperature ambiente elevate (>40 °C) richiedono una riduzione della potenza o il raffreddamento dell'involucro.

6. Frenata / Rigenerazione

Per carichi soggetti a frequenti frenate o ribaltamenti (gru, nastri trasportatori), aggiungere una resistenza di frenatura. In caso contrario, la tensione del bus CC aumenta e innesca un guasto da sovratensione.

Confronto tra marchi di inverter

· Mitsubishi FR-E800: Ideale per macchine che richiedono Ethernet integrata (CC-Link IE Field, Modbus TCP) e movimento ad alta velocità. Ottimo supporto per il feedback dell'encoder.

· Danfoss FC101: Progettato specificamente per il riscaldamento, la ventilazione e il condizionamento dell'aria (HVAC) e il trattamento delle acque. Eccezionale ottimizzazione della curva v per pompe e ventilatori. Prezzo competitivo per la gamma da 0,75 a 75 kW.

· Schneider Altivar 320: Compatto e facile da configurare tramite SoMove o display integrato. Ideale per semplici applicazioni con pompe, ventilatori e nastri trasportatori.

· ABB ACS580: Affidabilità di livello industriale, derivato dalla piattaforma ABB ACS880. Eccellente per carichi industriali pesanti. Solida rete di assistenza globale.

Conclusione

La scelta del VFD più adatto dipende dalla compatibilità tra potenza nominale, tensione, protocollo di comunicazione e tipo di carico con l'applicazione specifica. Il Mitsubishi FR-E800 è leader in termini di connettività e controllo del movimento. Il Danfoss FC101 è ottimizzato per applicazioni HVAC e pompe. Lo Schneider ATV320 offre semplicità e compattezza. L'ABB ACS580 garantisce robustezza di livello industriale.

Domande frequenti

D: Qual è la differenza tra un variatore di frequenza (VFD) e un avviatore statico (soft starter)?

A: Un avviatore statico controlla solo la tensione durante l'avvio/arresto. Non può variare la velocità del motore. Un variatore di frequenza (VFD) controlla sia la frequenza che la tensione in modo continuo, consentendo la variazione della velocità e il risparmio energetico durante tutto il processo.

D: Un variatore di frequenza (VFD) può danneggiare un motore?

A: Se dimensionato e configurato correttamente, un VFD prolunga la durata del motore. Rischi principali: (1) surriscaldamento dovuto al funzionamento a bassa velocità, (2) picchi di tensione dovuti a cavi motore lunghi. Utilizzare filtri di uscita per cavi di lunghezza superiore a 50 m.

D: Quanta energia può far risparmiare un variatore di frequenza?

A: Per carichi a coppia variabile (ventilatori, pompe), ridurre la velocità del 20% consente un risparmio energetico di circa il 50%. Un ventilatore da 50 CV al 75% della velocità per 8.000 ore all'anno può far risparmiare da 8.000 a 12.000 dollari all'anno. Tempo di ammortamento: 1-3 anni.

D: I convertitori di frequenza causano distorsione armonica?

R: Sì. I raddrizzatori VFD standard a 6 impulsi generano una THDi di circa il 30-40%. Per ridurre la THDi al di sotto del 5%, è possibile utilizzare reattori di ingresso, azionamenti AFE (Active Front-End) o VFD multipulso (12/18 impulsi).

D: Posso far funzionare un motore a 90 Hz tramite un variatore di frequenza?

A: I motori standard sono progettati per 50/60 Hz. Il funzionamento a 90 Hz richiede un motore adatto all'azionamento a frequenza variabile (isolamento di classe F/H, cuscinetti bilanciati). Consultare il produttore prima di superare la frequenza nominale di oltre il 20%.
