Risoluzione dei problemi di ControlNet: una procedura sul campo che ripristina la rete
Alle 2:17 del mattino il telefono ti sveglia e la voce dall'altra parte salta il saluto. Il nodo 14 è fuori servizio e la linea è interrotta. Il traffico programmato sulla linea 1756-CNB si è fermato quaranta minuti fa, i motori sono guasti e l'elettricista di turno ha già ricollegato tutti i connettori raggiungibili. Vuole sapere se stai arrivando. Stai arrivando. Prima di salire sul camion, prendi con te questo articolo.
Ecco la situazione in cui ti troverai. Un trunk ControlNet costruito con cavo coassiale 1786-RG6, collegato a una fila di 1756-CNB E 1756-CNBR moduli nei rack ControlLogix, un 1788-CN2DN o due che trasportano I/O verso DeviceNet, e una pianificazione che RSNetWorx per ControlNet ha scritto anni fa e di cui nessuno ha più fatto il backup. Rockwell elenca ControlNet come attivo-maturo, che è un modo gentile per dire che supporta ancora il prodotto ma non ne sta sviluppando altro. L'azienda preferirebbe vendervi EtherNet/IP su switch 1783, ed è giusto che ci provi. Ma il vostro impianto funziona ancora con il cavo coassiale e deve funzionare domani. Questa è la procedura sul campo che ripristina la rete. Seguite i passaggi in ordine e non saltate quelli noiosi, perché è proprio in quei passaggi noiosi che queste chiamate di solito si interrompono.
Raccogliete questi pezzi prima di lasciare il negozio. Ogni viaggio di ritorno al camion per un pezzo mancante costa venti minuti di una serata già lunga.
· RSNetWorx per ControlNet, installato e testato sul tuo laptop. Assicurati di sapere quale versione utilizzi e che i file EDS presenti sul laptop corrispondano a quelli dei dispositivi in rete. Un laptop che non viene utilizzato in azienda da due anni ti farà perdere la prima ora di aggiornamento.
· Un'interfaccia ControlNet per il laptop. La scheda CardBus 1784-PCC e l'adattatore USB 1784-U2CN sono i due componenti che incontrerete sul campo. Installate il driver e configuratelo in RSLinx prima di partire, e testate la scheda su una rete reale in negozio. Testarla per la prima volta in un pannello buio alle 3 del mattino è una pessima idea.
· Il file di pianificazione del backup. Si tratta del file .cnc che RSNetWorx salva durante la messa in servizio di una rete. Se non ne possedete uno, la vostra notte si allungherà. Se ne avete uno, ma risale a cinque anni fa, trattatelo con sospetto finché non lo avrete confrontato con la rete in funzione.
· Componenti di ricambio necessari: un breve tratto di cavo coassiale 1786-RG6, due terminatori da 75 ohm, un connettore di derivazione di ricambio e alcuni connettori BNC. Portate con voi un intero rotolo di cavo se il cavo principale è lungo o passa all'esterno.
· Un 1756-CNB o 1756-CNBR funzionante, aggiornato al firmware in uso nel vostro impianto, nel caso in cui si renda necessario il passaggio 6.
· Un multimetro, una torcia elettrica, un piccolo specchio per leggere gli indirizzi dei nodi dietro i pannelli e i file EDS di ogni dispositivo di terze parti presente in rete, il tutto trasportato su una chiavetta USB.

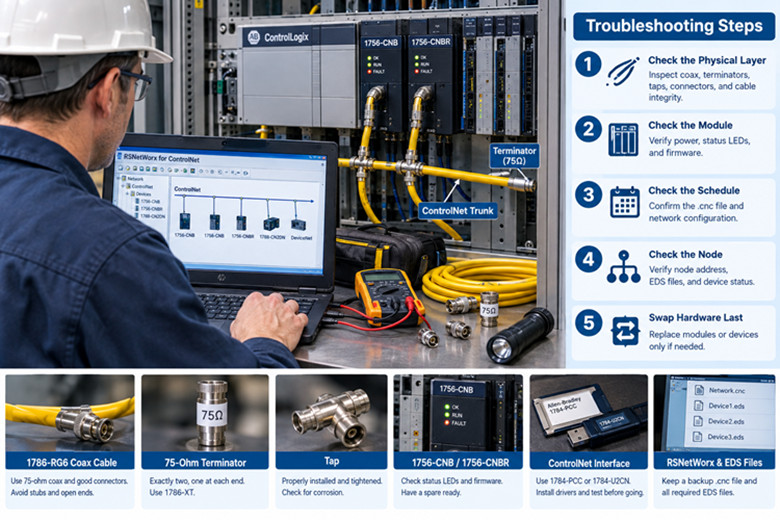

I guasti di ControlNet rientrano in quattro categorie principali: il cavo, il modulo, la pianificazione e il nodo. Le modalità di guasto appaiono simili sullo schermo dell'operatore, ed è proprio qui che sta la trappola. Un nodo che si è disconnesso perché manca un terminatore appare identico a un nodo che si è disconnesso perché il suo indirizzo è in conflitto con quello di un altro nodo. L'ordine di intervento non è una questione di preferenza. Controllate prima il livello fisico, poi il modulo, quindi la pianificazione, poi il nodo e infine sostituite l'hardware. Ogni passaggio elimina un'intera classe di guasti, e nessuno di essi richiede di fidarsi della versione dei fatti fornita dall'operatore alle due del mattino.
ControlNet è una rete programmata e a intervalli di tempo fissi che opera a 5 Mbit/s su cavo coassiale da 75 ohm. Ogni nodo ha uno slot garantito in un frame ripetitivo e l'intero sistema dipende dall'arrivo di un segnale pulito a ogni derivazione. Le riflessioni distruggono il segnale e sono causate da geometrie errate: estremità aperte, cavi non adatti, stub, acqua. La maggior parte delle chiamate di "connessione interrotta alle 2 del mattino" si conclude qui, nel cavo, non nella programmazione. Iniziate da un'estremità del cavo e procedete verso l'altra. Spegnete tutto ciò che potete prima di toccare il cavo coassiale. Non scollegate mai a caldo un cavo attivo mentre l'impianto ne dipende e non staccate mai un connettore per "vedere se fa scintille". Non farà scintille e avrete appena interrotto la connessione.
Innanzitutto, controllate i terminatori. Un cavo di linea ControlNet ne richiede esattamente due, uno a ciascuna estremità fisica, ed entrambi devono essere da 75 ohm. Il modello 1786-XT è il componente corretto per questo sistema. Un terminatore mancante lascia l'estremità del cavo aperta. Il segnale si riflette su quell'estremità aperta e i nodi vicini diventano deboli e perdono segnale quando il quadro elettrico si riscalda o quando si avvia un motore di grandi dimensioni. Un terminatore in più è altrettanto problematico se è collegato a una derivazione al centro del cavo, perché trasforma un segmento funzionante in due segmenti separati. La regola è semplice: due terminatori, alle estremità, nient'altro sul cavo.
Controlla ogni connettore BNC sul bagagliaio. "Innestato" significa che senti un clic in posizione e non puoi ruotare il guscio contro il connettore. Un connettore che gira a vuoto indica una crimpatura difettosa da anni e che da allora è andata peggiorando. Osserva il pin centrale. Dovrebbe essere pulito, dritto e completamente inserito. L'acqua in un connettore provoca una perdita di segnale intermittente che non può essere risolta con una modifica programmata, e lo stesso vale per la corrosione della schermatura. Quando trovi un connettore difettoso, taglialo e sostituiscilo con uno nuovo, invece di stringerlo e sperare che funzioni.
Controlla il cavo stesso. Il cavo principale deve essere un coassiale 1786-RG6 a quadrupla schermatura. L'RG-59 trasporta il segnale per un breve tratto e poi lo inganna, e il cavo coassiale TV avanzato da qualcuno che ha usato per riparare una sezione rotta è peggio di nessuna riparazione, perché supera i controlli in corrente continua ma fallisce sotto carico. Se qualcuno ha giuntato il cavo principale con un connettore cilindrico, quella giunzione è un punto di riflessione e una futura chiamata alle 2 del mattino. Se qualcuno ha collegato in serie i connettori BNC di un modulo direttamente ai connettori BNC del modulo successivo invece di usare derivazioni, ti trovi di fronte a un troncone che non avrebbe mai dovuto essere costruito. I dispositivi si collegano tramite derivazioni, con un breve cavo di derivazione dalla derivazione al nodo. Mantieni ogni derivazione a un metro o meno e posizionala lontano dai cavi di alimentazione.
Quindi fate due conti. Un singolo segmento ControlNet è limitato a 1000 m di cavo RG-6 e 48 nodi. Se il vostro impianto supera uno di questi limiti, è probabile che sul percorso sia presente un ripetitore e che il nodo problematico si trovi oltre tale ripetitore. Cercate il ripetitore e verificatene la potenza prima di procedere ulteriormente. Mentre ispezionate il cavo, cercate eventuali danni evidenti: cavo coassiale schiacciato dietro un pannello mobile, cavo instradato attraverso uno scarico, acqua stagnante in una scatola di derivazione interrata, graffi di un carrello elevatore sulla guaina. I guasti ai cavi ControlNet raramente rimangono misteriosi una volta esaminato il cavo stesso.
Se l'intera rete non si avvia, il problema potrebbe essere un cortocircuito o un'interruzione. Se il LED di rete di tutti i nodi è spento o lampeggiante contemporaneamente, significa che il problema risiede nel trunk. Non si tratta di quaranta moduli che si sono guastati tutti nella stessa ora. Isolate il guasto in modo metodico. Spegnete i nodi uno alla volta, scollegate i relativi cavi dal punto di connessione e verificate se il resto della rete si riattiva con il LED verde fisso. Quando scollegate il cavo che ripristina la rete, avete individuato il componente difettoso. Di solito si tratta di un cavo schiacciato, un connettore bagnato o un punto di connessione danneggiato da un urto. Risolvete questo problema e la rete tornerà a funzionare correttamente.
I modelli 1756-CNB e 1756-CNBR forniscono molte informazioni dal pannello frontale se si leggono gli indicatori a coppie. Il 1756-CNB ha due indicatori, uno per lo stato del modulo e uno per lo stato della rete. Il 1756-CNBR ne ha tre: lo stato del modulo più uno per ciascun canale ridondante. Il LED del modulo indica se l'hardware è attivo. Il LED di rete indica se sta comunicando. Leggere prima lo stato del LED del modulo. Un modulo non funzionante sul backplane non potrà mai comunicare in rete, indipendentemente dalla qualità del cavo collegato.
Indicatore | Modello | Cosa significa | Cosa fare
LED del modulo | Spento | Nessuna alimentazione o il modulo non è inserito correttamente sul backplane | Reinserire saldamente il modulo. Verificare l'alimentatore del case e lo slot.
LED del modulo | Verde fisso | Funzionamento normale | Niente. Spostarsi sul LED di rete.
LED del modulo | Verde lampeggiante | Autotest in corso o aggiornamento del firmware in corso | Attendere. Se continua a lampeggiare dopo dieci minuti, riavviare l'alimentazione del case.
LED del modulo | Rosso lampeggiante | Guasto recuperabile, solitamente correlato alla configurazione o al firmware | Verificare la revisione del firmware rispetto all'albero I/O in Studio 5000. Spegnere e riaccendere.
LED del modulo | Rosso fisso | Guasto irreversibile | Reinserire una volta. Se il rosso torna a lampeggiare, il modulo è guasto. Passare al punto 6.
LED di rete | Spento | Il modulo è attivo ma non comunica sul trunk | Controllare il punto di derivazione, il cavo di derivazione e il trunk dietro questo nodo. Questo è il primo passaggio.
LED di rete | Verde fisso | Online e con traffico programmato in transito | Normale. Nessuna operazione da eseguire.
LED di rete | Verde lampeggiante | Alimentato ma non comunica con la rete | Il nodo non riesce a ricevere la rete. Controllare il terminatore, il tap e l'indirizzo del nodo.
LED di rete | Rosso, fisso o lampeggiante | Indirizzo del nodo duplicato o grave errore di rete | Spegnere il nodo. Verificare il suo indirizzo rispetto a tutti gli altri nodi. Controllare il trunk.
Su un 1756-CNBR con supporti ridondanti, i due indicatori di rete dovrebbero essere speculari. Se uno è verde fisso e l'altro è rosso, significa che il guasto risiede nel cavo o nel terminatore di quel canale, non nel modulo. Prima di considerare il modulo guasto, scambia il cavo e il terminatore del canale sospetto per evitare di dover sostituire un componente.
Una semplice regola di base può essere molto utile. Quando tutti i nodi della rete si comportano male contemporaneamente, il problema è nel trunk. Quando invece un solo nodo si comporta male e tutti gli altri funzionano correttamente, il problema è quel nodo, il suo tap, il suo drop o il suo indirizzo. Individuate subito questa distinzione e non sprecherete un'ora a lavorare sulla parte sbagliata della rete.
Prima di apportare qualsiasi modifica, connettetevi online a RSNetWorx per ControlNet e testate la rete. Selezionate il driver compatibile con la vostra scheda di interfaccia, navigate e lasciate che il software rilevi la rete. Annotate i risultati: quanti nodi sono presenti, quali sono programmati e quali no. Questo elenco sarà la vostra guida per il resto della serata.
Quindi, bisogna stabilire a chi appartiene la pianificazione. Su ControlNet, la pianificazione definisce chi comunica in quale fascia oraria. È memorizzata in due posizioni: il file .cnc è conservato da chi ha commissionato la rete, mentre ogni nodo pianificato ne possiede una copia. Quando RSNetWorx si connette online e il suo file non corrisponde a quello della rete, chiede quale versione conservare. Se la rete ha funzionato correttamente e il file non è aggiornato, caricarlo dalla rete e salvarlo con un nuovo nome. Se invece il problema risiede nella rete e il file è quello corretto, ripristinare il sistema dal file. Prendere questa decisione una sola volta, con attenzione, e pronunciarla ad alta voce prima di cliccare. Una scelta errata cancella una pianificazione funzionante e RSNetWorx non emetterà alcun avviso una seconda volta.
Apri le proprietà di rete e leggi due valori: NUT e S_max. NUT, o tempo di aggiornamento di rete, è la durata del frame ripetuto che trasporta tutto il traffico programmato. Il valore predefinito è 2 ms e la maggior parte degli impianti non necessita di un valore maggiore. S_max è l'indirizzo del nodo più alto che la pianificazione può gestire. Deve essere superiore all'indirizzo del nodo più alto pianificato. Se qualcuno ha aggiunto un nodo all'indirizzo 60 mentre S_max era impostato a 50, quel nodo non verrà mai pianificato, indipendentemente da quante volte si effettua la messa in servizio. Aumenta S_max, quindi effettua la messa in servizio. Questa singola impostazione ha mandato in tilt più ingegneri di qualsiasi guasto ai cavi che io abbia mai visto.
RSNetWorx mostra anche la suddivisione tra larghezza di banda programmata e non programmata. Il traffico programmato ottiene uno slot garantito in ogni frame. Il traffico non programmato, ovvero i messaggi espliciti, i caricamenti e il traffico di programmazione, riempie lo spazio rimanente. Quando una nuova connessione non rientra nella pianificazione, RSNetWorx lo segnala chiaramente. La soluzione consiste in un NUT più grande o in un numero inferiore di connessioni programmate, non in soluzioni miracolose e mai in una seconda configurazione con gli stessi numeri.
Mentre sei online, controlla ogni nodo pianificato. RSNetWorx contrassegna i dispositivi presenti ma non inclusi nella pianificazione e quelli che non riesce a identificare. Entrambe le condizioni vengono visualizzate per prime in questa sezione e richiedono soluzioni diverse. Se la rete appare integrata in RSNetWorx, il problema è più circoscritto di quanto suggerito dalla telefonata e il passaggio 4 lo individuerà.
L'impianto segnala che il nodo 14 non è più attivo. RSNetWorx, invece, rileva 47 nodi su 48. Non fidatevi del numero di nodo stampato sullo sportello del quadro elettrico. Affidatevi all'indirizzo effettivamente impostato sul dispositivo, poiché i due indirizzi non coincidono fin dal giorno in cui è stato costruito il quadro.
Innanzitutto, confermate l'indirizzo. Un 1788-CN2DN ricava il suo indirizzo di nodo dagli interruttori presenti sul dispositivo, e gli indirizzi validi vanno da 1 a 99. Annotate ciò che è effettivamente indicato dagli interruttori, non ciò che è riportato nello schema. Un 1756-CNB memorizza il suo indirizzo via software, impostato tramite RSLinx o le proprietà del modulo in Studio 5000. Se l'indirizzo reale del dispositivo non corrisponde all'indirizzo previsto dalla pianificazione, RSNetWorx mostrerà il dispositivo come funzionante, mentre la pianificazione lo ignorerà completamente. Questa discrepanza produce esattamente la telefonata che avete ricevuto.
In secondo luogo, verificate la presenza di un indirizzo duplicato. La presenza di due nodi sullo stesso indirizzo rappresenta il classico guasto intermittente. Entrambi i nodi si accendono, uno occupa lo slot, l'altro lo disconnette e la disconnessione si alterna tra i due a ogni riavvio. Se il nodo mancante si riattiva non appena si spegne il nodo adiacente, significa che è presente un indirizzo duplicato. Assegnate a uno dei nodi un indirizzo libero e riattivate il sistema. Non rimandate l'operazione, perché il duplicato si ripresenterà al successivo riavvio di entrambi i dispositivi.
In terzo luogo, controllate il connettore. Il cavo di derivazione dal connettore al nodo deve essere ben saldo a entrambe le estremità, e l'estremità del nodo è quella che tutti dimenticano perché si nasconde dietro il connettore del modulo stesso. Un connettore BNC che gira a vuoto all'estremità del nodo indica un problema di crimpatura. Sostituite l'intero cavo di derivazione anziché crimpare quello vecchio, perché quest'ultimo si è piegato per anni e si guasterà di nuovo. Verificate che il corpo del connettore sia quello giusto per il vostro trunk e che il suo morsetto sia effettivamente chiuso sul cavo coassiale. Un connettore installato ma mai serrato è un nodo che funziona solo fino a quando non sbatte la porta dell'armadio.
In quarto luogo, interpretate correttamente le informazioni fornite da RSNetWorx, poiché la sua visualizzazione è precisa se interpretata correttamente. Un dispositivo che appare come un punto interrogativo è presente ma non identificato. Il relativo file EDS non è presente sul computer in cui è in esecuzione RSNetWorx, quindi il software non può leggerne l'identità. Installate il file EDS e aggiornate la visualizzazione. Un dispositivo che appare con un nome ma senza connessioni pianificate non è presente nella pianificazione, e questo è il problema del punto 5. Un dispositivo che non appare affatto indica un problema fisico, e questo è il problema del punto 1. Eseguite il passaggio corrispondente al sintomo.
Mentre ti trovi al nodo, osserva il dispositivo stesso e non solo il suo connettore. Un 1788-CN2DN con un cortocircuito sul lato DeviceNet trascinerà con sé anche il lato ControlNet, poiché i due condividono un unico processore. Controlla anche l'alimentatore del nodo. Un'unità o un dispositivo di collegamento alimentato da una tensione di 24 V CC in esaurimento si disconnetterà dalla rete con una modalità che assomiglia esattamente a un guasto di rete. Prima di dare la colpa al trunk, misura la tensione ai terminali di alimentazione del nodo e controllala sotto carico, non in un momento di inattività tra un ciclo e l'altro.
Una volta che il nodo è fisicamente presente e correttamente indirizzato, la soluzione consiste nel reinserirlo nella pianificazione e scrivere tale pianificazione su ogni nodo della rete. Questa operazione di scrittura è chiamata commissioning ed è il punto di non ritorno in RSNetWorx, poiché scarica contemporaneamente le informazioni su tutti i nodi pianificati.
Parti dal file. Apri il tuo backup .cnc e vai online. Se il backup è precedente alla pianificazione di esecuzione, carica prima quest'ultima e salvala con un nuovo nome prima di procedere. Quindi confronta i due file e individua le differenze. L'operazione che stai per eseguire sovrascriverà la rete, quindi è fondamentale sapere esattamente cosa stai sovrascrivendo e perché.
Metti la rete in modalità di modifica in RSNetWorx, quindi controlla quali connessioni vengono richieste dai controller. Questa è la parte che spesso crea confusione. La pianificazione di ControlNet è creata a partire dalle connessioni effettivamente richieste dai controller, e queste richieste provengono da tag di produzione e consumo già presenti nella logica del controller. Se il tag è stato eliminato dal programma mesi fa, nessuna voce di pianificazione in RSNetWorx potrà correggerlo. La connessione deve essere richiesta prima dal lato controller. Prima di dare la colpa a RSNetWorx, controlla il programma in Studio 5000 e verifica che il tag di produzione o consumo sia ancora presente, ancora abilitato e ancora mappato al nodo corretto.
Una volta stabilita la connessione e attivato il nodo, aggiungete il nodo alla pianificazione, verificate che S_max copra il suo indirizzo e avviate la messa in servizio. RSNetWorx calcola la pianificazione e la scarica su tutti i nodi pianificati in un'unica operazione. È prevedibile che l'I/O pianificato subisca un picco di qualche secondo durante il download. Questo picco è il motivo per cui è consigliabile eseguire questa operazione in una finestra temporale pianificata, quando la linea lo consente, e non durante l'esecuzione di un batch.
Dopo la messa in servizio, verificare il corretto funzionamento. Ogni nodo programmato dovrebbe avere il LED di rete verde fisso. RSNetWorx dovrebbe mostrare una pianificazione completa, senza nodi non programmati in ritardo. L'albero I/O del controller dovrebbe mostrare la connessione attiva e una punta di prova dovrebbe effettivamente muoversi da un'estremità all'altra. Quindi, salvare il file .cnc, nominarlo con la data e posizionarlo in un luogo facilmente accessibile al turno successivo, senza bisogno di contattarvi.
Ecco la lezione che ogni veterano di ControlNet ha imparato a proprie spese almeno una volta. Il file .cnc rappresenta la rete. Se lo si perde, un modulo guasto si trasforma in un progetto di due giorni, perché un modulo sostitutivo deve essere aggiunto a una pianificazione che non esiste più da nessuna parte, se non nella testa di chi ha lasciato l'azienda. Se non si dispone di alcun file .cnc e la rete è attualmente in funzione, andate online immediatamente e caricate la pianificazione in un file. Fatelo prima che qualcosa si guasti, non dopo. Ricostruire una pianificazione da zero significa associare ogni tag prodotto e consumato in ogni programma ai nodi fisici, e questo lavoro viene sempre svolto una volta sola, di notte, in modo approssimativo.
Hai un modulo 1756-CNB con un LED rosso fisso che resiste a un riposizionamento e a un ciclo di accensione/spegnimento. Il modulo è guasto, ma la programmazione è corretta. Sostituiscilo. Prima di estrarlo dal rack, annota due informazioni: l'indirizzo del nodo e la revisione del firmware. Entrambe sono facili da leggere ora, ma costose da indovinare in seguito.
Recupera l'indirizzo da RSLinx o dalle proprietà del modulo in Studio 5000. Recupera la revisione del firmware allo stesso modo, oppure da RSNetWorx mentre sei online. Quindi rimuovi il vecchio modulo e installa quello di ricambio nello stesso slot. Imposta l'indirizzo del nuovo modulo in modo che corrisponda a quello del vecchio prima che si connetta alla rete. Un nuovo modulo mantiene il suo indirizzo predefinito finché non gli viene specificato diversamente, e due moduli con lo stesso indirizzo predefinito sulla stessa rete entreranno in conflitto esattamente come descritto al punto 4. Aggiorna il firmware con ControlFlash fino a quando non corrisponde alla revisione in uso nell'impianto. Se l'albero I/O in Studio 5000 utilizza la codifica elettronica a corrispondenza esatta, una differenza di revisione causerà un errore di connessione anche se l'hardware è perfettamente funzionante.
Collega il connettore, alimenta il sistema e osserva i LED mentre seguono la sequenza descritta al punto 2. Il LED del modulo dovrebbe diventare verde fisso. Anche il LED di rete dovrebbe diventare verde fisso una volta che il traffico dati è attivo. A questo punto, accedi a RSNetWorx e il nuovo modulo dovrebbe apparire come un dispositivo sconosciuto posizionato al vecchio indirizzo. È normale. Se la pianificazione non lo rileva, esegui la messa in servizio dal file .cnc di backup esattamente come hai fatto al punto 5 e verifica che la connessione trasferisca i dati prima di considerare il lavoro completato.
Tenete il modulo guasto fuori dal rack e decidete cosa farne in una normale giornata lavorativa. Un modulo riparato che si guasta di nuovo alle 2 del mattino vanifica qualsiasi risparmio ottenuto sul costo della riparazione.
Da dove proviene il ricambio? Non certo dallo scaffale del distributore locale, perché la maggior parte dei distributori ha smesso di tenere in magazzino i moduli 1756-CNB il giorno in cui Rockwell ha abbandonato il progetto. È possibile tenerne uno a disposizione, testato e programmato, oppure acquistarlo da un fornitore specializzato in hardware Allen-Bradley di vecchia generazione. Questa scelta fa la differenza tra una sostituzione in quaranta minuti e una settimana di spedizione rapida. Il sito tztechio.com è un'opzione per reperire i ricambi Allen-Bradley, ma il posto migliore dove conservarli è a casa propria.
Sintomo | Causa probabile | Soluzione
Tutta la rete è fuori servizio, tutti i LED di rete sono spenti o lampeggianti | Terminatore mancante o in cortocircuito, acqua nel condotto, una perdita d'acqua da un rubinetto che provoca un cortocircuito nel segmento | Fase 1: controllare entrambi i terminatori, quindi isolare i rubinetti uno alla volta
Un nodo si disconnette in modo casuale e si riattiva quando si raffredda | Terminatore marginale, connettore BNC corroso, alimentatore del nodo difettoso | Fase 1: ricollegare i connettori, sostituire il nodo disconnettore, verificare l'alimentazione del nodo sotto carico
Un nodo non appare mai in RSNetWorx | Conflitto di indirizzi o un punto di prelievo morto | Fase 4: leggere gli switch di indirizzo effettivi, percorrere il punto di prelievo
Il nodo appare come un punto interrogativo | File EDS mancante dalla macchina RSNetWorx | Installa il file EDS, aggiorna la navigazione
Nodo presente ma senza traffico programmato | Nodo non in programma | Fase 5: aggiungi la connessione, commissiona
LED del modulo rosso fisso dopo il reinserimento e il ciclo di alimentazione | Modulo guasto | Passaggio 6: sostituirlo, abbinare firmware e indirizzo
Rete funzionante ma il controller segnala un errore di connessione | Programma modificato o mancata corrispondenza della revisione del modulo | Passaggi 5 e 6: rimessa in servizio, verifica della chiave elettronica
Ecco la verità. Lo stato del ciclo di vita di ControlNet di Rockwell è Attivo-Maturo. Il supporto continua e la base installata è enorme, ma lo sviluppo di nuovi prodotti si è interrotto anni fa e il catalogo si riduce di anno in anno. La direzione intrapresa dall'azienda è EtherNet/IP e la famiglia di switch e infrastrutture 1783 è quella su cui si concentrano i nuovi progetti. Se state progettando una nuova linea, scegliete EtherNet/IP e non guardatevi indietro.
La maggior parte di voi non sta progettando una linea ex novo. State mantenendo in funzione una linea che si è ripagata da sola anni fa, mentre l'impianto decide il da farsi. Una migrazione da ControlNet è un vero e proprio progetto con i suoi rischi, e non si può fare alle 2 del mattino quando un nodo smette di funzionare. Se intendete rimanere su ControlNet per altri cinque anni, gestitela come l'infrastruttura critica che è: schemi aggiornati, ricambi testati, file di pianificazione di backup e una persona di riferimento designata come responsabile della rete. Se state effettuando una migrazione, fatelo durante un'interruzione programmata, testate il nuovo percorso sotto carico reale e mantenete la linea principale di ControlNet attiva finché la nuova non si sarà guadagnata la vostra fiducia. Non passate a una nuova rete sulla fiducia. Il cavo coassiale ha supportato questo impianto per due decenni; la nuova rete deve dimostrare la sua affidabilità prima che la vecchia venga dismessa.
Per i rack che rimangono, il problema pratico riguarda i componenti. I moduli ControlNet, i cavi coassiali, i connettori e i terminatori non vengono più prodotti nelle quantità di un tempo, e il mercato dei ricambi per PLC è il principale fornitore per i rack obsoleti. Acquistate ciò di cui avete bisogno finché è reperibile e considerate l'acquisto come una forma di assicurazione piuttosto che come una spesa.
Ecco la dotazione minima di componenti per una rete ControlNet: un 1756-CNB o un 1756-CNBR per rete, con firmware aggiornato al sistema operativo dell'impianto e testato prima di essere riposto. Un 1788-CN2DN se la rete alimenta DeviceNet tramite un dispositivo di collegamento. Una bobina da 30 m di cavo coassiale 1786-RG6, alcuni connettori BNC e quattro terminatori da 75 ohm, perché probabilmente ne perderete due prima di averne bisogno di uno. Un connettore di ricambio del tipo effettivamente utilizzato dai vostri quadri elettrici. Il laptop per la manutenzione, con RSNetWorx installato, la scheda di interfaccia testata e tutti i file EDS caricati. E i backup .cnc, su due diverse chiavette USB, una delle quali si trova all'interno del quadro elettrico in una busta etichettata.
Controlla quello scaffale due volte l'anno, alla luce del giorno, quando non ci sono guasti. Testa i moduli di ricambio in un rack funzionante per assicurarti che funzionino. Aggiorna le chiavette USB quando cambia la pianificazione. ControlNet è un sistema Active-Mature, il che significa che i componenti non stanno diventando più facili da reperire, ed è importante conoscere i fornitori di automazione industriale che ancora commercializzano questa generazione di hardware prima di averne bisogno, non dopo.
Segui i passaggi nell'ordine corretto, tieni i pezzi di ricambio a portata di mano e conserva il file di backup in un luogo accessibile anche alle 2 del mattino. Questo è tutto. La connessione internet si interromperà di nuovo. La domanda è: sei pronto per la seconda volta?
