Un ingegnere che ha trascorso dieci anni a scrivere codice ladder su piattaforme Allen Bradley e Siemens apre TwinCAT 3 per la prima volta e rimane paralizzato. L'albero del progetto si trova all'interno di Visual Studio. I file C++ condividono lo spazio con il codice PLC. Non ci sono slot dello chassis da configurare, né cataloghi hardware da consultare. Il kernel in tempo reale si installa come driver di Windows insieme al browser web. Questa è la programmazione di Beckhoff TwinCAT 3: un approccio software-first al controllo industriale. La transizione è difficile, ma il risultato è una piattaforma con funzionalità che nessun PLC tradizionale può eguagliare.

Le nozioni di base

TwinCAT 3 (Windows Control and Automation Technology) trasforma qualsiasi PC Windows in un PLC e controllore di movimento in tempo reale. A differenza delle piattaforme tradizionali in cui il runtime risiede su hardware proprietario, TwinCAT 3 isola i core dedicati della CPU da Windows tramite un driver del kernel in tempo reale: pianificazione bare-metal, non virtualizzazione.

L'ambiente di sviluppo, TwinCAT 3 XAE, si integra in Microsoft Visual Studio come estensione della shell. Il progetto PLC risiede all'interno di una soluzione .sln standard. Il controllo della versione funziona tramite Git. Più programmatori possono lavorare contemporaneamente. Per gli ingegneri abituati a Studio 5000 o TIA Portal, l'IDE risulta simile a un ambiente di sviluppo software, perché di fatto lo è.

L'architettura esce completamente dai limiti dello standard IEC 61131-3. I moduli C++ e MATLAB/Simulink vengono compilati come task nativi in ​​tempo reale insieme al codice PLC, condividendo la memoria direttamente tramite TcCOM (TwinCAT Component Object Model). Il bus di campo è EtherCAT, il protocollo deterministico di Beckhoff che collega in cascata migliaia di terminali I/O su un singolo cavo con tempi di ciclo inferiori al millisecondo. Nessuna denominazione dei dispositivi PROFINET, nessun file GSDML, nessun strumento di configurazione degli azionamenti di terze parti.

Lo stack software comprende: TwinCAT 3 XAE (ingegneria), TwinCAT 3 XAR (esecuzione in fase di runtime) e il kernel in tempo reale. Lo sviluppo è libero. È possibile scrivere, compilare e simulare programmi completi per macchine su un normale laptop, senza bisogno di hardware Beckhoff.

Il mondo reale

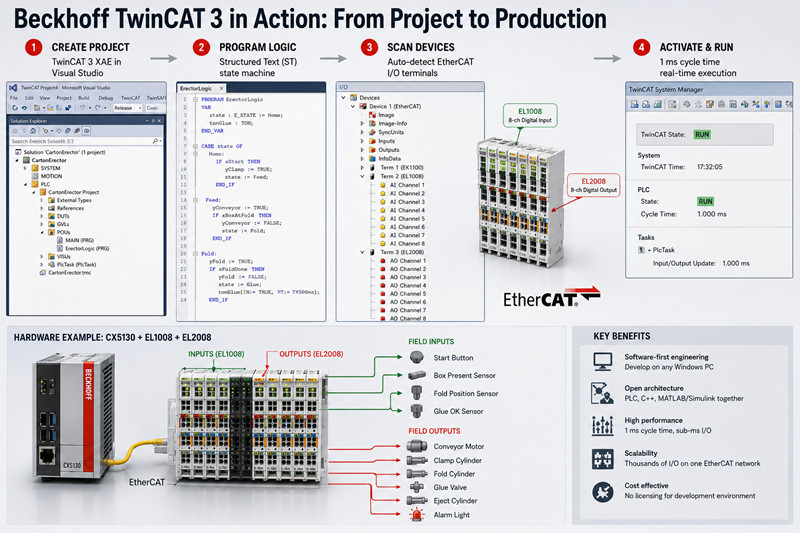

Un'azienda di integrazione di sistemi di imballaggio a Gedda ha implementato un sistema di controllo per una formatrice di cartoni utilizzando un PC embedded CX5130, ingressi digitali a 8 canali EL1008 e uscite digitali a 8 canali EL2008. L'intero progetto, dall'installazione al funzionamento del sistema, è stato completato in un solo pomeriggio.

Passaggio 1: Installa TwinCAT 3 XAE. Scaricalo dal sito web di Beckhoff. Il programma di installazione inserisce una barra degli strumenti TwinCAT in Visual Studio e installa il driver del kernel in tempo reale. Sono supportate le shell di Visual Studio 2017, 2019 e 2022.

Passaggio 2 — Creare un progetto. File → Nuovo → Progetto → "Progetto TwinCAT". La soluzione contiene un nodo PLC, un nodo SYSTEM per la configurazione in tempo reale e un nodo I/O per dispositivi EtherCAT. Il target è x86 per PC embedded come il CX5130 e x64 per IPC più recenti.

Passaggio 3 — Scegliere il linguaggio di programmazione. Fare clic con il pulsante destro del mouse sul nodo PLC e aggiungere un progetto PLC. Beckhoff utilizza di default Structured Text (ST) e la maggior parte dei programmatori passa a questo linguaggio perché ST gestisce array, macchine a stati e logica complessa in modo molto più pulito rispetto al linguaggio ladder. Detto questo, Continuous Function Chart (CFC) — un linguaggio grafico a forma libera in cui si posizionano blocchi su una tela e si disegnano i fili di segnale — è particolarmente adatto ai circuiti di controllo di processo. Ladder Logic (LD) rimane disponibile per gli interblocchi discreti che i team di manutenzione devono diagnosticare.

Per la formatrice di cartoni, l'ingegnere ha scritto una macchina a stati in ST con stati per Home, Feed, Fold, Glue ed Eject. Ogni stato assegnava output all'EL2008 e leggeva input dall'EL1008.

Passaggio 4 — Scansione dei dispositivi EtherCAT. Fare clic con il pulsante destro del mouse su "Dispositivi" nell'albero I/O e selezionare "Scansione". TwinCAT 3 rileva automaticamente ogni terminale, azionamento e slice I/O connesso. EL1008 viene visualizzato come un terminale di ingresso a 8 canali. EL2008 viene visualizzato come un'uscita a 8 canali. Collegare i canali del terminale alle variabili PLC trascinandoli nella dichiarazione delle variabili.

Passaggio 5 — Attiva la configurazione. Fai clic su "Attiva configurazione" nella barra degli strumenti. TwinCAT 3 compila il codice PLC, crea la configurazione in tempo reale e carica tutto sul runtime. Premi "Accedi", seleziona "Modalità di esecuzione" e il CX5130 eseguirà la logica PLC al tempo di ciclo configurato, in genere 1 ms.

L'unico intoppo: il portatile non riusciva a raggiungere il CX5130 perché il NetID AMS non era configurato. Aggiungendo il NetID del portatile tramite lo strumento di routing TwinCAT (icona nella barra delle applicazioni) il problema si è risolto in meno di due minuti.

Approfondimento

Integrazione C++ e TcCOM

La caratteristica che distingue TwinCAT 3 da ogni piattaforma PLC tradizionale è il C++ nativo. È possibile aggiungere un modulo C++ direttamente al progetto in tempo reale, scrivere codice C++ standard con estensioni per il tempo reale e il tutto viene eseguito come oggetto TcCOM sullo stesso core isolato del PLC, condividendo la memoria tramite puntatori senza alcun overhead di latenza.

Un produttore tedesco di imballaggi ha utilizzato questa soluzione per eseguire un'ispezione dei tappi delle bottiglie basata su OpenCV a 400 ppm. Il modulo di visione in C++ scambia i risultati di superamento/fallimento con la macchina a stati del PLC tramite una struttura condivisa. Un approccio tradizionale, basato su IPC esterno tramite OPC UA, aggiungerebbe 10-50 ms di latenza e un intero collegamento di rete aggiuntivo da gestire.

Integrazione MATLAB/Simulink

Il target TE1400 esporta i modelli Simulink come moduli TcCOM. Un ingegnere di processo progetta una cascata PID, clicca su "Genera codice" e il modello viene compilato in un oggetto in tempo reale nel progetto TwinCAT 3. Il programmatore PLC mappa gli ingressi e le uscite del modello ai terminali I/O reali. Un impianto di trattamento delle acque negli Emirati Arabi Uniti ha utilizzato questo sistema per un algoritmo di dosaggio della coagulazione: sensori di torbidità e pH collegati agli ingressi analogici dell'EL3024, l'uscita del modello pilota le uscite analogiche dell'EL4024 verso le pompe dosatrici. Integrazione completa: un giorno.

Controllo del movimento

NC PTP gestisce il posizionamento punto-punto standard con profili trapezoidali o a S, come nastri trasportatori, attuatori lineari e posizionamento rotativo. TwinCAT CNC è un kernel di controllo numerico completo che supporta il codice G, la cinematica a 5 assi, la compensazione del raggio dell'utensile e la funzione look-ahead. Un'officina CNC italiana esegue lavorazioni a 5 assi su TwinCAT CNC con servomotori AX5000 a cicli di interpolazione di 0,1 ms.

Interfaccia HMI TwinCAT

L'interfaccia HMI TwinCAT (TE2000) fornisce dashboard HTML5/JavaScript dal PC interattivo Beckhoff. Qualsiasi dispositivo dotato di browser (PC, tablet, smartphone) visualizza le stesse schermate. La comunicazione tra il server HMI e il PLC utilizza ADS sul router AMS locale con latenza inferiore al millisecondo. Non è richiesto alcun hardware proprietario per il pannello di controllo.

Assegnazione di attività multi-core

TwinCAT 3 assegna le singole attività a specifici core isolati con la prelazione disabilitata. In una tipica configurazione quad-core CX2040: il Core 1 esegue la macchina a stati del PLC a 1 ms, il Core 2 esegue NC PTP a 0,5 ms, il Core 3 esegue un modulo di visione C++ a 5 ms e il Core 0 gestisce Windows. Se un'attività in tempo reale supera il suo ciclo, TwinCAT segnala una violazione ed entra in uno stato di errore configurabile. Per il packaging ad alta velocità o gli interpolatori CNC, l'isolamento manuale dei core elimina le fluttuazioni che potrebbero destabilizzare la macchina.

Prezzi e disponibilità

Le licenze TwinCAT 3 sono acquisti una tantum per dispositivo target. TC1200 (solo PLC, IEC 61131-3) costa circa 700 dollari per un CX5130. TC1250 aggiunge il controllo del movimento NC PTP. TC1300 sblocca il C++. La suite completa su un CX2040 costa tra i 3.000 e i 4.000 dollari. L'ambiente di sviluppo e simulazione è gratuito.

PC embedded: CX7000 (circa 400 dollari per il modello base), serie CX2000 (da 1.500 a 4.000 dollari), IPC ultracompatto C6030 (oltre 2.000 dollari). I terminali I/O come EL1008 e EL2008 costano da 80 a 120 dollari per modulo. I tempi di consegna standard a catalogo sono di 1-3 settimane.

Scoprite i PC embedded, i terminali EtherCAT e le soluzioni di licenza e PLC di Beckhoff su tztechio.com.

FAQ

D: Posso eseguire TwinCAT 3 su un normale laptop per lo sviluppo?

Sì. TwinCAT 3 XAE si installa su qualsiasi macchina Windows 10/11 x64. Il kernel in tempo reale viene eseguito in modalità locale utilizzando la pianificazione della CPU isolata. È possibile scrivere, compilare e simulare programmi completi per PLC, C++ e controllo del movimento senza hardware Beckhoff. Per la simulazione I/O, è sufficiente scrivere una breve routine ST per generare il feedback dei sensori. Per il controllo del movimento, abilitare la modalità di simulazione degli assi nella configurazione di SISTEMA.

D: TwinCAT 3 è più difficile da imparare rispetto a Studio 5000 o TIA Portal?

L'ambiente Visual Studio richiede un periodo di apprendimento se si è abituati a utilizzare solo IDE dedicati ai PLC. Tuttavia, il flusso di lavoro di scansione I/O è più semplice del catalogo hardware di TIA Portal e gli ingegneri che hanno familiarità con il testo strutturato e le pratiche software di base (controllo di versione, debug, ambito delle variabili) in genere trovano TwinCAT 3 intuitivo entro la prima settimana. La guida in linea di Beckhoff, accessibile tramite il tasto F1, è completa e contestualizzata.

D: Ho bisogno di un PC Beckhoff IPC o posso usarne uno di terze parti?

Il runtime funziona su qualsiasi PC Windows x86, ma Beckhoff convalida il comportamento in tempo reale solo sul proprio hardware. I PC di terze parti rischiano di presentare instabilità dovute al chipset, alla gestione dell'alimentazione del BIOS o a problemi con i driver. Sviluppa e simula su qualsiasi laptop. Per la produzione, utilizza i PC interattivi Beckhoff: la differenza di costo è trascurabile rispetto al debug di hardware non convalidato.

D: Posso combinare la logica ladder e il testo strutturato nello stesso progetto?

Sì. Un singolo progetto PLC può contenere PRG, FB e FC in qualsiasi combinazione di ST, LD, FBD e CFC. Una routine ladder può richiamare un blocco funzione ST. Un diagramma CFC può fare riferimento a reti ladder. La compilazione e il collegamento sono indipendenti dal linguaggio.

D: TwinCAT 3 supporta OPC UA e MQTT per l'Industria 4.0?

Sì. Il TF6100 fornisce la funzionalità di server OPC UA, esponendo i simboli PLC come nodi configurabili. Il TF6701 aggiunge la funzionalità di pubblicazione/sottoscrizione MQTT. Entrambi vengono eseguiti come moduli TcCOM sul lato in tempo reale, indipendentemente dai servizi di Windows.

D: Come vengono gestiti gli aggiornamenti del firmware e del software su una macchina in funzione?

TwinCAT 3 supporta le modifiche online: è possibile modificare il codice PLC, aggiungere variabili e regolare la configurazione delle attività mentre il runtime rimane in modalità Run. Le modifiche strutturali (nuovi dispositivi EtherCAT, modifiche al tempo di ciclo, moduli C++) richiedono un'attivazione della configurazione con un breve riavvio controllato. Per i processi 24 ore su 24, 7 giorni su 7, sono disponibili configurazioni TwinCAT ridondanti con failover automatico.
