Il problema di cui nessuno parla

Bentley Nevada La risoluzione dei problemi relativi a 3500 guasti comuni tiene svegli la notte i tecnici di produzione. Immaginate di iniziare un turno in un impianto di trattamento del gas di Saudi Aramco o in una raffineria degli Emirati Arabi Uniti sulla costa del Golfo, e il vostro rack 3500 inizia a segnalare guasti di canale proprio quando pensate che tutto sia stabile. L'usura della sonda di prossimità compromette la precisione. I moduli di alimentazione si guastano sotto carico. Errori di configurazione del software mandano in tilt un'intera catena di intervento del sistema di protezione dei macchinari. Se utilizzate apparecchiature Bently Nevada in un ambiente industriale serio, almeno uno di questi sei guasti ha già colpito il vostro rack e, se non è ancora successo, il giorno in cui accadrà, dovrete sapere esattamente come intervenire.

Questa guida illustra i sei guasti più frequenti dei moduli 3500: le cause, come diagnosticarli e come risolverli correttamente al primo tentativo. Ci concentriamo sui moduli 3500/22 Transient Data Interface, 3500/40 Machinery Protection Monitor e 3500/15 Power Supply perché questi tre rappresentano la maggior parte delle richieste di intervento per fermi macchina nelle applicazioni petrolifere e del gas, petrolchimiche e delle turbine in Medio Oriente e Nord America.

Cos'è il sistema Bently Nevada 3500?

Il Bently Nevada 3500 è un sistema di protezione per macchinari basato su rack, progettato per il monitoraggio online continuo di turbine, compressori, pompe e altre apparecchiature rotanti. A differenza delle semplici unità di allarme, il 3500 offre sia protezione (funzioni di intervento) che monitoraggio (dati di tendenza, acquisizione di forme d'onda) in un'unica architettura.

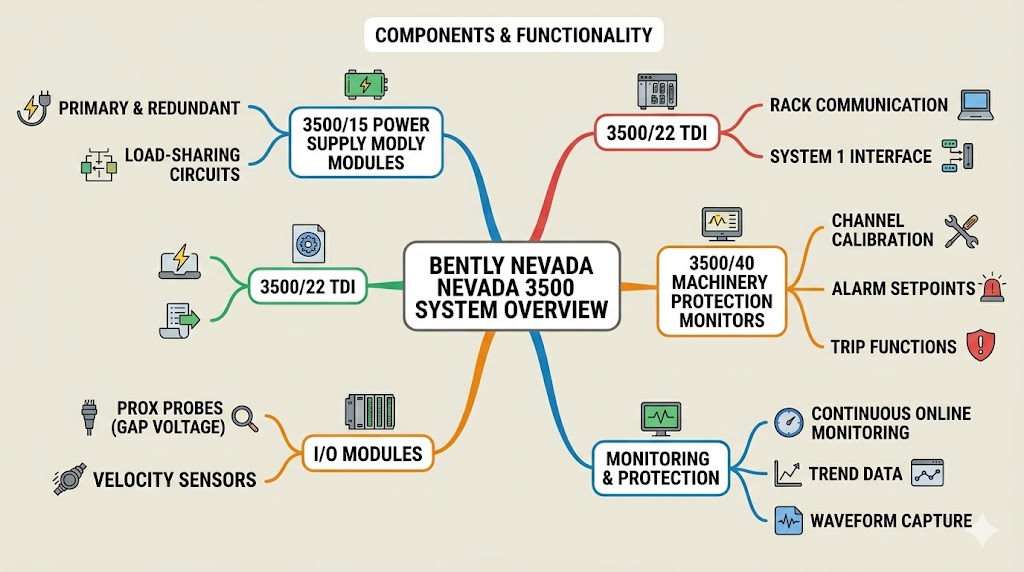

Un tipico rack 3500 può contenere:

· 3500/15 moduli di alimentazione (primario e ridondante)

· 3500/22 Interfaccia dati transitoria (TDI) per la comunicazione

· Monitor di protezione macchinari 3500/40 (o 3500/44, 3500/45) con numero di canali specifico

· Vari moduli I/O per sonde di prossimità, sensori di velocità e ingressi ROTA (analizzatore termico rotante).

Il rack comunica tramite Ethernet o seriale con un sistema host e il software 3500 (System 1 o 3500 Fleet) gestisce la configurazione, l'instradamento degli allarmi e la registrazione dei dati.

Il problema: quando un modulo in quel rack si guasta o non funziona correttamente, la causa principale non è quasi mai evidente e la soluzione richiede la comprensione di come interagiscono i moduli.

I 6 guasti più comuni della Bentley Nevada 3500

Guasto 1: Usura della sonda di prossimità e guasti al canale

Sintomi: LED di guasto del canale intermittenti sul monitor 3500/40. Scatti di allarme senza corrispondente evento del macchinario. Letture del canale errate che variano nel corso delle settimane.

Causa: I sensori a sonda di prossimità (a correnti parassite induttive) hanno una durata limitata. La punta della sonda si usura a contatto con la superficie di eccentricità dell'albero, il gap di calibrazione si sposta e il canale 3500 va in errore quando la tensione del gap supera l'intervallo configurato. In ambienti ad alta temperatura, come ad esempio negli alloggiamenti dei cuscinetti delle turbine a gas, la durata della sonda si riduce significativamente.

Soluzione: Verificare la tensione di gap del canale nel software 3500 Fleet: ogni canale visualizza una tensione di gap in volt. Una lettura corretta si trova entro ±2 V dal valore calibrato. Se si verifica una deriva, sostituire la sonda. La calibrazione di una nuova sonda richiede che la macchina sia fuori servizio e che l'albero sia centrato. Documentare la nuova tensione di gap prima di rimettere in servizio la macchina.

Nota regionale: negli impianti petroliferi e del gas dell'Arabia Saudita, i cicli di sostituzione delle sonde sono di 12-18 mesi nelle turbomacchine ad alta vibrazione. Gli operatori delle raffinerie degli Emirati Arabi Uniti segnalano cicli più brevi (9-14 mesi) a causa delle temperature ambiente più elevate nelle sale compressori.

---

Guasto 2: Intervento imprevisto del sistema di protezione macchinari (MPS).

Sintomi: Il rack 3500 arresta la macchina in modo imprevisto. La causa dell'arresto viene registrata nel registro eventi, ma l'allarme sembra sproporzionato rispetto alle condizioni della macchina.

Causa: punti di intervento dell'allarme errati. Un errore comune: i livelli di allarme sono impostati troppo vicini al punto di intervento, oppure la configurazione del relè di intervento (normalmente aperto o normalmente chiuso) non corrisponde alla logica principale. Un'altra causa: la funzione di test è stata attivata accidentalmente durante il funzionamento online, provocando un intervento reale.

Soluzione: Esaminare la configurazione del 3500/22 nel Sistema 1. Verificare i punti di intervento di allarme e di sblocco rispetto alle specifiche originali del fornitore della macchina. Controllare la configurazione delle uscite a relè: il 3500/22 dispone di uscite a relè che possono essere mappate a funzioni di allarme o di sblocco. Se lo sblocco è stato attivato da una funzione di test, ripristinare il sistema e controllare il registro eventi per individuare l'orario del test. Eseguire sempre le funzioni di test con la macchina in uno stato predefinito e dopo aver informato l'operatore host.

---

Guasto 3: Errori di comunicazione del rack

Sintomi: il 3500/22 segnala un errore di comunicazione oppure il sistema host perde il contatto con il rack. Il LED sul 3500/22 potrebbe lampeggiare in modo fisso di colore rosso o ambra.

Causa: Il collegamento Ethernet o seriale tra il 3500/22 e l'host non funziona, oppure la comunicazione interna del rack (cavo a nastro o backplane) è interrotta. Il 3500/22 può perdere la comunicazione anche se sono collegati in rete più rack e si verifica un conflitto di indirizzi IP.

Soluzione: Innanzitutto, verificare i collegamenti fisici: il corretto inserimento del cavo Ethernet e l'integrità del cavo seriale. Verificare l'indirizzo IP del 3500/22 rispetto alla configurazione dell'host. Un ciclo di accensione e spegnimento dell'intero rack (scollegare e ricollegare l'alimentazione ai moduli 3500/15) spesso ripristina la comunicazione. Se il 3500/22 stesso è guasto, deve essere sostituito e riconfigurato con l'indirizzo rack e la configurazione del canale corretti. Eseguire sempre un backup della configurazione del 3500 (tramite Sistema 1) prima di sostituire qualsiasi modulo.

---

Guasto 4: Deriva della calibrazione del canale

Sintomi: Un canale che in precedenza funzionava correttamente ora mostra uno scostamento persistente rispetto ai valori attesi. Il macchinario è in buone condizioni, ma il canale 3500 segnala un avviso o un allarme.

Causa: Il monitor 3500/40 utilizza la calibrazione dei canali tramite software. Nel tempo, le costanti di calibrazione possono variare, soprattutto nei monitor che sono stati utilizzati per anni senza un aggiornamento del firmware. Il problema è aggravato in ambienti con forti vibrazioni o sbalzi di temperatura.

Soluzione: Eseguire una calibrazione del canale utilizzando la procedura guidata di calibrazione del software 3500 Fleet. Questa operazione richiede una sorgente di segnale di calibrazione nota (un calibratore in grado di emettere il range nominale del sensore, in genere 200 mV/mil per le sonde di prossimità). Seguire la procedura guidata visualizzata sullo schermo, salvare la calibrazione sul monitor e verificare la lettura del canale. Se la deriva persiste dopo la ricalibrazione, il modulo monitor potrebbe essere difettoso e deve essere sostituito.

---

Guasto 5: Guasti all'alimentazione elettrica

Sintomi: il modulo 3500/15 mostra un LED di errore oppure l'intero rack si spegne. L'alimentatore ridondante non subentra correttamente durante un guasto.

Causa: L'alimentatore 3500/15 è un alimentatore switching. In ambienti con alimentazione di rete instabile o con un rumore elettrico significativo (comune in prossimità di motori di grandi dimensioni o azionamenti a frequenza variabile), l'alimentatore può guastarsi. I condensatori usurati nelle unità 3500/15 più vecchie rappresentano un punto debole frequente. Se l'alimentatore di riserva non riesce a subentrare nel carico, il problema risiede spesso nel cablaggio di distribuzione dell'alimentazione o nel circuito di ripartizione del carico dell'alimentatore stesso.

Soluzione: Sostituire l'alimentatore 3500/15 guasto con un'unità sicuramente funzionante. Prima della sostituzione, verificare la tensione di ingresso ai terminali di alimentazione: nominale 24 V CC o 115/230 V CA a seconda della variante del modulo. Dopo la sostituzione, il nuovo alimentatore dovrebbe mostrare immediatamente un LED verde. Testare l'alimentatore ridondante scollegando temporaneamente quello primario: il rack dovrebbe rimanere alimentato e il registro eventi dovrebbe registrare il passaggio. Se l'alimentatore ridondante non subentra, controllare il cablaggio di ripartizione del carico tra i due moduli 3500/15.

---

Errore 6: Errori di configurazione del software

Sintomi: I canali sono mappati sugli ingressi errati. Gli allarmi si attivano sui canali inattivi. Il 3500/22 visualizza i dati corretti, ma il sistema host riceve dati errati. Il rack funziona correttamente in modalità standalone, ma non funziona quando è integrato con il DCS dell'impianto.

Causa: Errori di configurazione dopo un aggiornamento del firmware, la sostituzione di un modulo o una modifica al file di progetto del Sistema 1. L'architettura 3500 memorizza la configurazione dei canali in ciascun modulo monitor, non centralmente; pertanto, la sostituzione di un 3500/40 senza caricare il file di configurazione corretto si traduce in un monitor vuoto o cablato in modo errato. Un altro errore comune: normalizzazione (scaling) errata dei canali dopo la sostituzione di una sonda di prossimità con un modello diverso.

Soluzione: Eseguire sempre un backup completo della configurazione del rack (Sistema 1 → Salva con nome) prima di sostituire qualsiasi modulo. Quando si sostituisce un monitor, utilizzare la funzione "Carica da monitor" per recuperare la configurazione esistente, quindi applicarla al nuovo modulo. Per l'integrazione con un host DCS o SCADA, verificare che la mappatura dei registri Modbus o la configurazione esplicita dei messaggi Ethernet/IP corrispondano al layout dei canali 3500. Un'incongruenza nell'ordine dei byte (big-endian vs. little-endian) è una causa frequente di problemi nelle integrazioni Modbus.

Bently Nevada 3500 vs 3300: quale sistema scegliere?

Articolo | Bentley Nevada 3500 | Bentley Nevada 3300

Architettura | Modulare su rack | Modulare su rack

Densità dei canali | Fino a 16 canali per modulo monitor | Fino a 8 canali per modulo

Comunicazione | Ethernet, Modbus, seriale | Seriale, Ethernet limitata

Capacità di protezione | Viaggio completo e monitoraggio | Monitoraggio principalmente

Aggiornamenti del firmware | Aggiornabile sul campo | Limitato

Alimentatore ridondante | Sì (3500/15) | Opzionale

Applicazioni tipiche | Turbine, compressori, macchinari critici | Pompe, ventilatori, monitoraggio generico

Fascia di prezzo (usato) | Più alta | Più bassa

Disponibilità regionale | Ampiamente disponibile presso i distributori del Medio Oriente | Più comune in Nord America

Raccomandazione: utilizzare il modello 3500 per qualsiasi applicazione in cui sia richiesta la protezione dei macchinari (funzionalità di intervento), in particolare turbine, compressori e grandi macchine alternative nel settore petrolifero e del gas. Utilizzare il modello 3300 per il monitoraggio ausiliario laddove la funzione di intervento completa sia gestita da un sistema di protezione separato. In Arabia Saudita e negli Emirati Arabi Uniti, il modello 3500 è lo standard per le nuove installazioni; le unità 3300 si trovano in genere negli impianti più vecchi o in ruoli di monitoraggio secondario.

---

Note regionali: dove queste faglie colpiscono più duramente

Arabia Saudita (Saudi Aramco, SABIC): l'usura delle sonde di prossimità e i guasti al sistema MPS sono le cause principali delle chiamate di assistenza. Gli impianti sauditi gestiscono 3500 rack con tassi di utilizzo molto elevati sui compressori a iniezione di gas. Anche i guasti all'alimentazione elettrica sono frequenti a causa del rigido clima interno (alte temperature, intrusione di sabbia).

Emirati Arabi Uniti (ADNOC, raffinerie di Dubai): la deriva della calibrazione del canale è il problema più segnalato, attribuito alle rapide variazioni di temperatura negli impianti costieri dove il raffreddamento con acqua di mare crea condensa. Anche gli errori di comunicazione 3500/22 sono frequenti a causa della complessità dell'integrazione di rete con diverse piattaforme DCS.

Costa del Golfo degli Stati Uniti: gli errori di configurazione del software sono in cima alla lista dei guasti, dovuti all'elevato numero di integratori esterni e alle frequenti sostituzioni di moduli durante le fermate per manutenzione. I guasti relativi al ROTA (ingressi dell'analizzatore termico rotante sui moduli 3500/45) sono più comuni in quest'area a causa dell'ampia base installata di turbine a gas negli impianti a ciclo combinato.

---

FAQ

D: Con quale frequenza è necessario sostituire le sonde di prossimità su un sistema Bently Nevada 3500?

A: Gli intervalli tipici di sostituzione delle sonde sono di 12-24 mesi, a seconda dell'applicazione. Gli ambienti ad alta temperatura e con forti vibrazioni (turbine a gas, compressori) richiedono la sostituzione a intervalli più brevi. Dopo la sostituzione, è sempre necessario verificare la distanza tra gli elettrodi e documentare la nuova tensione di base.

D: Posso sostituire un monitor 3500/40 senza mettere fuori servizio la macchina?

A: Il modulo monitor può essere sostituito con la macchina in funzione, purché il canale specifico da sostituire non sia in stato di allarme e la protezione ridondante (se configurata) sia funzionante. Tuttavia, il monitor sostitutivo deve essere preconfigurato con le impostazioni del canale corrette prima dell'installazione. Non rimuovere mai un monitor mentre il suo canale è in stato di allarme.

D: Quali sono le cause della perdita di comunicazione tra un router 3500/22 e il server host?

A: Le cause più comuni sono un guasto alla connessione fisica (cavo Ethernet, cavo seriale), un conflitto di indirizzi IP su un rack in rete o problemi di alimentazione che interessano specificamente il 3500/22. Un ciclo di accensione e spegnimento del rack di solito ripristina la comunicazione. Se il guasto riguarda il 3500/22 stesso, è necessario sostituirlo e riconfigurarlo.

D: Il mio rack 3500 continua a bloccarsi inaspettatamente. Qual è la causa più probabile?

A: Innanzitutto, controlla i punti di intervento dell'allarme. Se i livelli di allarme sono impostati troppo vicini ai punti di intervento, le normali vibrazioni operative possono innescare l'intervento. Verifica inoltre che la configurazione dell'uscita del relè corrisponda alla logica prevista dal sistema host (normalmente aperto o normalmente chiuso). Esamina il registro eventi: registrerà il canale esatto, il valore e l'ora dell'evento che ha innescato l'intervento.

D: Come faccio a sapere se il mio alimentatore 3500/15 si sta guastando?

A: Un 3500/15 difettoso in genere mostra un LED di errore (ambra o rosso) prima del guasto completo. Potresti anche notare interruzioni intermittenti della comunicazione o guasti di canale che coincidono con disturbi dell'alimentazione di rete. Sostituiscilo al primo segno di un LED di errore: non aspettare il guasto completo, poiché un guasto all'alimentazione primaria con un'alimentazione ridondante guasta metterà offline l'intero rack.

D: La Bentley Nevada 3500 è ancora un modello attualmente in produzione?

A: Bently Nevada continua a vendere e fornire assistenza per il sistema 3500, sebbene la linea di prodotti sia stata integrata con piattaforme più recenti. Il 3500 rimane lo standard per la protezione di macchinari critici nei settori petrolifero e del gas, della produzione di energia e petrolchimico a livello globale. Tuttavia, alcuni moduli meno recenti (in particolare le varianti 3500/22) hanno raggiunto la fine del loro ciclo di vita: si consiglia di contattare Honeywell (società madre di Bently Nevada) per verificarne la disponibilità attuale.

---
