IL Omron C200H I controllori logici programmabili (PLC) erano un tempo la spina dorsale dell'automazione industriale nelle fabbriche di tutto il mondo. Ufficialmente dismessi da Omron da anni, i tecnici addetti alla manutenzione di questi sistemi legacy si trovano ad affrontare una dura realtà: i pezzi di ricambio scarseggiano, la documentazione di supporto è frammentata e i responsabili di stabilimento premono per gli aggiornamenti. Se nel vostro reparto di produzione utilizzate ancora un C200H (e molti lo fanno), questa guida fa al caso vostro. Tratteremo la sostituzione della batteria senza perdere il programma, la piedinatura dei cavi di programmazione, la compatibilità del software, la disponibilità attuale dei moduli e un percorso di migrazione realistico alla serie CJ.

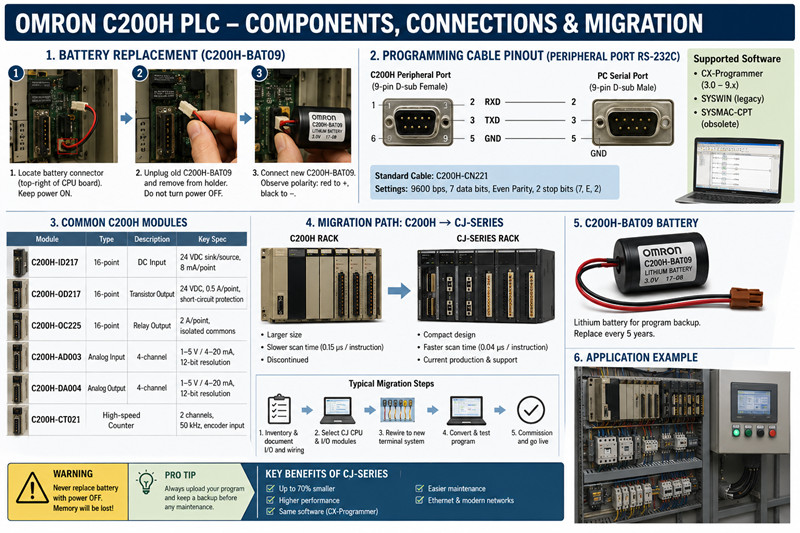

1. Sostituzione della batteria: C200H-BAT09 e come sostituirla senza perdere la programmazione

Il C200H utilizza una batteria di backup al litio (codice Omron C200H-BAT09) per mantenere il programma utente e la memoria nella CPU quando l'alimentazione principale è disattivata. La durata tipica della batteria è di 5 anni in condizioni ambientali normali. Quando la tensione della batteria diminuisce, il LED di ALLARME della CPU lampeggia oppure l'indicatore "BAT LOW" appare sulla console di programmazione. Sostituirla tempestivamente: una batteria scarica durante un arresto dell'impianto significa una CPU vuota al riavvio.

Dove acquistare: Il modello C200H-BAT09 non è più prodotto da Omron, ma è ancora disponibile presso distributori specializzati in automazione e fornitori di surplus. Su tztechio.com, abbiamo in magazzino unità Omron C200H-BAT09 originali. Evitate le batterie al litio generiche prive di connettore e regolatore di tensione; una batteria non conforme alle specifiche può perdere liquido o surriscaldarsi all'interno dell'alloggiamento della CPU.

Procedura di sostituzione passo passo:

1. Accendere il PLC e collegare uno strumento di programmazione (programmatore portatile o programmatore CX tramite cavo).

2. Carica l'intero programma nel tuo software di programmazione e salva una copia di backup su disco.

3. Durante l'intera procedura di sostituzione, mantieni l'alimentazione principale accesa: in questo modo la RAM viene alimentata dall'alimentatore e non dalla batteria.

4. Apri il coperchio anteriore della CPU. Individua il connettore della batteria in alto a destra sulla scheda madre.

5. Scollegare delicatamente il vecchio connettore C200H-BAT09. Rimuovere la batteria dal suo alloggiamento.

6. Inserire il nuovo C200H-BAT09 e collegare saldamente il connettore. Rispettare la polarità: filo rosso al polo positivo (+), filo nero al polo negativo (-).

7. Chiudere il coperchio. Verificare sullo strumento di programmazione che la memoria sia integra. Cancellare l'indicatore di errore della batteria, se necessario (CX-Programmer: nello stato del PLC, fare clic su "Cancella errore batteria").

8. Annotare la data di sostituzione sull'etichetta all'interno dello sportello della CPU.

Avviso importante: non sostituire mai la batteria a computer spento. Anche il supercondensatore di backup presente su alcune revisioni della CPU C200H si scarica in 20 minuti. Se scollegare l'alimentazione è inevitabile, è necessario ripristinarla entro 60 secondi dalla disconnessione della batteria.

2. Cavo di programmazione e software: piedinatura del cavo e compatibilità con il programmatore CX

La programmazione del C200H richiede un cavo periferico e un software compatibile. La connessione standard è RS-232C tramite la porta periferica (un connettore D-sub femmina a 9 pin sulla CPU o un adattatore per porta periferica opzionale).

Tipi di cavo e piedinatura:

· C200H-CN221 (originale Omron): collega la porta periferica C200H a una porta seriale RS-232 a 9 pin di un PC. Pinout: 2→2 (RXD), 3→3 (TXD), 5→5 (GND). Non sono necessarie linee di handshake per la maggior parte delle operazioni.

· Adattatori da USB a RS232: funzionano se l'adattatore utilizza un chipset FTDI o Prolific PL2303 originale. Evitate le imitazioni economiche: introducono errori di trasmissione che possono corrompere il programma durante il caricamento/scaricamento.

· CQM1-CIF02 (adattatore da periferica a RS232): Necessario se la CPU C200H dispone del vecchio connettore periferico rotondo a 8 pin. Utilizzare questo adattatore insieme a un cavo RS-232 standard dritto.

Opzioni software:

· CX-Programmer (dalla versione 3.0 alla 9.x): supporta completamente il C200H. Le versioni più recenti di CX-Programmer (9.5 e successive) funzionano su Windows 10/11 ma richiedono la modalità driver legacy. Impostare il modello PLC su "C200H" e il tipo di rete su "SYSMAC WAY" o "Toolbus".

· SYSWIN (software Omron obsoleto): Funziona, ma è limitato a versioni di Windows molto vecchie. Sconsigliato.

· SYSMAC-CPT: Copre la programmazione del C200H ma è obsoleto. Utilizzalo solo se possiedi già una licenza.

· Download del software: CX-Programmer è ancora venduto da Omron come parte del pacchetto FA Integrated Tool. Non esiste una versione gratuita. Alcuni siti di terze parti offrono versioni "di prova", che spesso contengono malware. Acquistate un software con licenza o rivolgetevi a un distributore che fornisca un pacchetto di licenze.

Impostazioni di comunicazione: 9600 baud, 7 bit di dati, parità pari, 2 bit di stop (7, E, 2) — questo è il protocollo SYSMAC WAY predefinito del C200H. CX-Programmer rileva automaticamente queste impostazioni nella maggior parte dei casi.

3. Riferimento comune ai moduli: ID217, OD217 e altri moduli I/O

Nonostante la produzione del C200H sia stata interrotta, molti moduli I/O rimangono disponibili tramite i canali di vendita delle eccedenze. I moduli più richiesti sono:

Modulo | Tipo | Descrizione

C200H-ID217 | Ingresso CC a 16 punti | Uscita/assorbimento 24 V CC, 8 mA per punto, morsettiera rimovibile

C200H-OD217 | Uscita a transistor a 16 punti | 24 V CC, 0,5 A per punto, protezione da cortocircuito

C200H-OC225 | Uscita a relè a 16 punti | 2 A per punto, comuni isolati, relè sostituibili

C200H-AD003 | Modulo di ingresso analogico | 4 canali, 1–5 V / 4–20 mA, risoluzione a 12 bit

C200H-DA004 | Modulo di uscita analogica | 4 canali, 1–5 V / 4–20 mA, risoluzione a 12 bit

C200H-CT021 | Contatore ad alta velocità | 2 canali, 50 kHz, ingresso encoder

Disponibilità: i moduli C200H-ID217 e C200H-OD217 sono i più richiesti perché i rack I/O CC sono sottoposti alle maggiori sollecitazioni elettriche sul campo. Riforniamo regolarmente le scorte di entrambi. Anche i moduli di uscita a relè (OC225) sono molto diffusi nelle linee di trasporto e confezionamento più datate che non necessitano di commutazioni ad alta velocità.

Cosa verificare prima di acquistare moduli usati:

· Verificare la presenza di piegature o corrosione sui pin del connettore del backplane.

· Verificare gli indicatori LED con una sorgente di alimentazione a 24 V CC sugli ingressi.

· Per i moduli analogici, richiedere un rapporto di calibrazione o i valori di prova.

4. Percorso di migrazione: C200H → Serie CJ – Aspetti da considerare

Prima o poi, ogni installazione di C200H raggiunge un punto in cui un modulo si guasta, i pezzi di ricambio costano più di un nuovo PLC, oppure l'impianto perde un programmatore qualificato. Il naturale percorso di aggiornamento è la serie Omron CJ (CJ1, CJ2 o la più recente serie NJ/NX per il controllo del movimento).

Perché la serie CJ?

· Stesso ambiente di programmazione (CX-Programmer): i vostri ingegneri non necessitano di nuova formazione.

· Tempi di scansione notevolmente più rapidi (0,04 μs per istruzione di base contro 0,15 μs sul C200H).

· Ingombro ridotto: fino al 70% più piccolo di un rack C200H.

· Produzione attuale, garanzia completa e assistenza globale.

Compatibilità dei cablaggi: la dura verità:

I moduli I/O delle serie C200H e CJ utilizzano architetture di backplane e connettori differenti. Non è possibile semplicemente estrarre un C200H-ID217 dal vecchio rack e collegarlo a una base della serie CJ. Il cablaggio deve essere ricablato o adattato.

Fasi pratiche della migrazione:

9. Fai un inventario del tuo rack: documenta ogni modulo, posizione dello slot e assegnazione dei terminali. Crea uno schema di cablaggio.

10. Scegliete una CPU della serie CJ in base al numero di I/O e alle dimensioni del programma. La CJ2M-CPU31 è adatta alla maggior parte delle sostituzioni di C200H di medie dimensioni. Per installazioni più grandi, la CJ2H-CPU64 offre 160.000 passi e connettività Ethernet/IP.

11. Selezione dei moduli I/O: la serie CJ utilizza i moduli CJ1W-* (ad esempio, CJ1W-ID211 sostituisce la funzione di C200H-ID217; CJ1W-OD211 sostituisce OD217). Offrono le stesse caratteristiche elettriche in un formato più compatto.

12. Riscrivi il programma: non tentare una conversione diretta. Il set di istruzioni della serie CJ è un superset del C200H, ma l'indirizzamento è diverso (le mappe di memoria I/O sono state completamente ristrutturate). Lo strumento "Convert PLC" di CX-Programmer può essere un punto di partenza, ma la verifica manuale è obbligatoria.

13. Rielaborazione del pannello: la serie CJ utilizza un sistema di morsettiere a 32 o 64 punti, a differenza del cablaggio dei singoli moduli del C200H. Prevedere la realizzazione di una nuova guida per le morsettiere e di un nuovo canale per i cavi.

14. Messa in servizio offline: testare il nuovo programma sulla CPU della serie CJ in modalità simulatore prima di dismettere il vecchio C200H.

Ripartizione dei costi di migrazione (sistema tipico a 64 I/O):

Articolo | Costo stimato

CJ2M-CPU31 + alimentatore + base a 4 slot | $650–$900

Moduli I/O CJ1W (equivalenti agli I/O C200H esistenti) | Da 100 a 250 dollari per modulo

Installazione del cablaggio (in sede, 16-24 ore) | $800-$1.800

Programmazione e messa in servizio | Da 500 a 2.000 dollari

Stima totale | Da 2.050 a 4.950 dollari

Se si confronta questo costo con quello di un singolo guasto a un C200H-OD217 durante un'interruzione imprevista, la migrazione si giustifica spesso entro un ciclo di produzione.

5. Prezzi e disponibilità: dove trovare ora le scorte di C200H

I ricambi per il C200H non vengono più prodotti, quindi il mercato è costituito esclusivamente da ricambi aftermarket e surplus. Ecco cosa ci si può aspettare:

· C200H-CPU01/03: $150–$300 (usato, testato)

· Batteria C200H-BAT09: $25–$45 (nuova, rimanenza di magazzino)

· C200H-ID217: $60–$120 (usato, testato)

· C200H-OD217: $70–$150 (usato, testato)

· C200H-OC225: $50–$100 (usato, testato)

· C200H-AD003: $100–$200 (usato, richiede calibrazione)

· C200H-RM001 (master I/O remoto): $80–$180

Su tztechio.com, disponiamo di una selezione accurata di moduli C200H, tutti testati al banco prima della pubblicazione. Forniamo anche sistemi della serie CJ a prezzi competitivi per chi è pronto a migrare. Consultate la nostra categoria PLC e la sezione Omron per verificare la disponibilità attuale.

Consiglio: se state acquistando ricambi per il C200H per garantire la continuità operativa di una linea per altri 2-3 anni, acquistate almeno un alimentatore di ricambio (C200H-PS201 o PS221) per rack. I condensatori degli alimentatori si usurano e si guastano più frequentemente rispetto alle schede CPU.

6. FAQ – Domande reali degli acquirenti

D: Posso utilizzare una batteria al litio CR17345 standard al posto della C200H-BAT09?

A: La batteria ha le stesse dimensioni (CR17345), ma la C200H-BAT09 include un connettore preinstallato con alloggiamento specifico per la polarità e un circuito regolatore di tensione. Una batteria senza regolatore può danneggiare la scheda CPU. Utilizzare il componente originale.

D: CX-Programmer funziona su Windows 10 con il C200H?

R: Sì, CX-Programmer versione 9.5 e successive funziona su Windows 10/11 a 64 bit. È necessario installare i driver USB/seriale legacy in modalità compatibilità. Se si utilizza un adattatore da USB a RS232, installare il driver dell'adattatore prima di collegare il PLC.

D: Le uscite del mio C200H-OD217 rimangono bloccate su ON. Il modulo è difettoso o la CPU?

A: Innanzitutto, verifica che il carico in uscita rientri nel limite di 0,5 A per punto. Un sovraccarico danneggia il transistor di uscita, portandolo in cortocircuito. Scambia il modulo con un altro slot; se il problema persiste, sostituiscilo. Se il problema rimane nello stesso slot, controlla la tabella di output della CPU.

D: Di quale cavo ho bisogno per una CPU C200H con una porta rotonda a 8 pin?

A: Hai bisogno di un adattatore da periferica a RS232 CQM1-CIF02 e di un cavo seriale standard DB9 dritto. In alternativa, l'adattatore USB CS1W-CIF31 (con connettore rotondo a 8 pin) funziona sui PC più recenti che non dispongono di porte seriali.

D: Il modello C200H è ancora supportato da Omron per l'assistenza tecnica?

R: Omron non fornisce più supporto telefonico o via e-mail per la serie C200H. Le migliori risorse a cui rivolgersi sono i team di assistenza tecnica dei distributori, i forum sull'automazione (PLCTalk.net, MrPLC.com) e la nostra linea di supporto all'indirizzo tztechio.com per domande specifiche sui singoli moduli.

D: Posso combinare moduli della serie C200H e della serie CJ sullo stesso backplane?

R: No. L'architettura del bus del backplane è completamente diversa. La migrazione richiede la sostituzione dell'intero rack. Tuttavia, è possibile mantenere il C200H in funzione insieme a un nuovo rack della serie CJ utilizzando un collegamento seriale o Ethernet nello stesso pannello di controllo durante la migrazione graduale.

------------------------------------------------------------------------------------------------------------------
