Tipologie e selezione di sensori industriali: prossimità, fotoelettrici, di pressione e altro ancora.

Introduzione

I sensori sono gli occhi e le orecchie dell'automazione industriale. Senza sensori, un PLC non può sapere se un prodotto è in posizione, se un serbatoio è pieno o se un motore si sta surriscaldando. La scelta del sensore giusto per ogni applicazione è fondamentale: un sensore errato può causare fermi di produzione, falsi allarmi o rischi per la sicurezza.

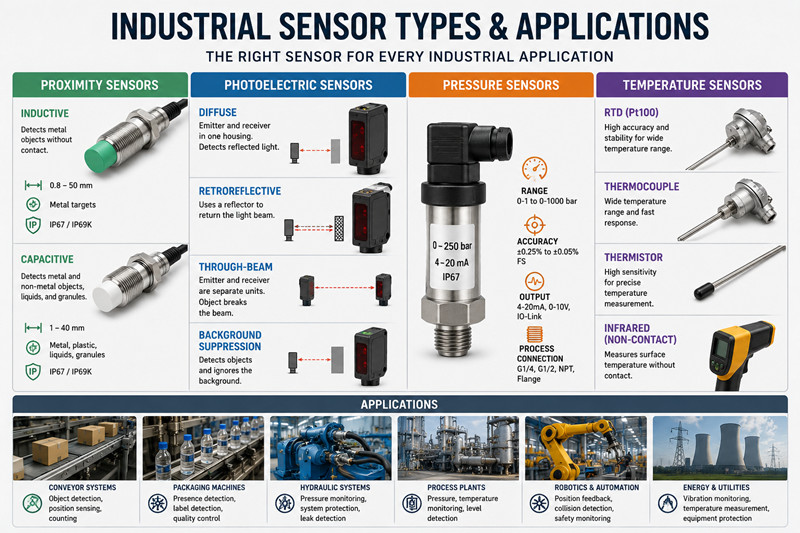

Questa guida illustra i tipi di sensori industriali più comuni: sensori di prossimità, sensori fotoelettrici, sensori di pressione e sensori di temperatura, i loro principi di funzionamento, le specifiche chiave e un confronto tra marchi. Bentley Nevada, Honeywell, Pepperl+Fuchs, E Keyence.

Sensori di prossimità

I sensori di prossimità rilevano la presenza o l'assenza di un oggetto senza contatto fisico. Sono lo strumento fondamentale dell'automazione industriale, utilizzati per il rilevamento della posizione, il conteggio e il controllo dei processi.

Sensori di prossimità induttivi

I sensori induttivi rilevano gli oggetti metallici generando un campo elettromagnetico. Quando un oggetto metallico entra nel campo, le correnti parassite riducono l'ampiezza dell'oscillazione, attivando un interruttore.

Specifiche principali:

· Distanza di rilevamento: da 0,8 mm a 50 mm (varia in base alle dimensioni del bersaglio e al modello del sensore)

· Destinazione d'uso: metalli ferrosi e non ferrosi (acciaio, alluminio, ottone)

· Uscita: PNP (sourcing) o NPN (sinking), NO o NC

· Protezione: standard IP67, IP69K per lavaggio ad alta pressione

Sensori di prossimità capacitivi

I sensori capacitivi rilevano bersagli sia metallici che non metallici (plastica, liquidi, granuli) misurando le variazioni di capacità tra l'elettrodo del sensore e il bersaglio.

Specifiche principali:

· Distanza di rilevamento: 1 mm - 40 mm

· Destinazione: metalli, plastica, legno, carta, vetro, liquidi

· È in grado di rilevare i livelli all'interno di contenitori non metallici.

· Più sensibile ai fattori ambientali (umidità, polvere)

Sensori di prossimità magnetici (interruttore reed / effetto Hall)

· Interruttori reed: basati sul contatto, attivati ​​da un magnete permanente. Semplici ed economici.

· Sensori ad effetto Hall: a stato solido, rilevano le variazioni del campo magnetico. Nessuna usura dei contatti, maggiore durata.

Sensori fotoelettrici

I sensori fotoelettrici utilizzano un fascio di luce (in genere LED infrarossi o rossi) per rilevare gli oggetti. Offrono distanze di rilevamento maggiori rispetto ai sensori induttivi/capacitivi e sono in grado di rilevare oggetti trasparenti, etichette e differenze di colore.

Sensori fotoelettrici diffusi (autonomi)

Emettitore e ricevitore in un unico alloggiamento. La luce viene riflessa dall'oggetto bersaglio e torna al ricevitore. Portata: da 50 mm a 3 m. Ideale per: rilevare la presenza di qualsiasi oggetto a distanza ravvicinata.

Sensori fotoelettrici retroriflettenti

Emettitore e ricevitore in un unico alloggiamento. Riflettore posizionato sul lato opposto. L'oggetto blocca il raggio riflesso. Portata: fino a 15 m. Ideale per: rilevamento a lungo raggio, rilevamento di oggetti trasparenti.

Sensori fotoelettrici a barriera

Emettitore e ricevitore sono unità separate. L'oggetto interrompe il fascio. Portata: fino a 60 m. Ideale per: massima precisione, conteggio, rilevamento di piccoli oggetti.

Sensori di soppressione dello sfondo (BGS)

Sensori a diffusione avanzati con misurazione della distanza integrata. Ignorano gli oggetti di sfondo. Ideali per: rilevare oggetti su un nastro trasportatore o sul telaio di una macchina.

Specifiche principali:

· Sorgente luminosa: LED rosso (visibile), LED a infrarossi, laser (di precisione)

· Tempo di risposta: 0,1 ms - 50 ms (laser: <0,1 ms)

· Uscita: PNP/NPN, digitale o analogica

· Grado di protezione: IP67 / IP69K per l'industria alimentare

Sensori di pressione

I sensori di pressione misurano la forza per unità di area esercitata da un fluido (liquido o gassoso). Sono essenziali per i sistemi idraulici, i controlli pneumatici, il monitoraggio dei processi e i sistemi di sicurezza.

Tipi di misurazione della pressione

· Pressione relativa: rispetto alla pressione atmosferica (0 bar = pressione atmosferica). La più comune.

· Pressione assoluta: relativa al vuoto perfetto. Utilizzata per la misurazione barometrica.

· Pressione differenziale: differenza tra due punti di pressione. Utilizzata per il monitoraggio dei filtri e la misurazione del flusso.

· Manometro sigillato: riferimento preimpostato a 1 atm (livello del mare). Utilizzato in ambito aeronautico e aerospaziale.

Tecnologie per sensori di pressione

· Estensimetro / Piezoresistivo: Diaframma metallico con estensimetro incorporato. Adatto per alte pressioni (fino a 1000 bar).

· Estensimetro a film sottile: Estensimetro integrato nel diaframma. Eccellente stabilità a lungo termine. Il più comune per uso industriale.

· Capacitivo: il diaframma in ceramica o metallo modifica la capacità. Ottimo per basse pressioni e vuoto.

· Piezoelettrico: genera carica elettrica quando sottoposto a sollecitazione. Per la misurazione dinamica della pressione (martello idraulico, sistemi pulsanti).

Specifiche principali:

· Intervallo di pressione: da 0-1 bar a 0-1000 bar (relativa o assoluta)

· Uscita: 4-20 mA (circuito di corrente, standard industriale), 0-10 V, I/O-Link

· Precisione: da ±0,25% a ±0,05% del fondo scala

· Connessione di processo: G1/4, G1/2, NPT, flangia

Sensori di temperatura

RTD (Rilevatore di temperatura a resistenza)

Utilizza resistenze al platino (tipicamente Pt100). Precisione: da ±0,1 °C a ±0,5 °C. Intervallo di temperatura: da -200 °C a +600 °C. Ideale per: misurazioni di precisione, ampio intervallo di temperatura.

Termocoppia

Due metalli diversi uniti in un punto di giunzione. Genera una tensione proporzionale alla temperatura. Intervallo: da -270 °C a +2300 °C. Ideale per: temperature estremamente elevate, tempi di risposta rapidi.

Termistore

Materiale semiconduttore con resistenza dipendente dalla temperatura. Intervallo: da -100 °C a +300 °C. Ideale per: applicazioni a basso costo e ad alta sensibilità.

Sensori di temperatura a infrarossi (senza contatto)

Misura la radiazione infrarossa emessa. Intervallo di temperatura: da -40 °C a +3000 °C. Ideale per: oggetti in movimento, aree pericolose, punti di misurazione inaccessibili.

Confronto tra marche di sensori

· Bently Nevada (Baker Hughes): il punto di riferimento per la protezione da vibrazioni e macchinari nei settori petrolifero e del gas, della produzione di energia e dell'industria pesante. La serie 3300 XL è il sensore di prossimità più diffuso al mondo nelle apparecchiature rotanti.

· Honeywell: Ampia gamma di prodotti che copre pressione, temperatura, portata e forza. I sensori di pressione della serie PX2 sono lo standard di settore per i sistemi idraulici. Ideali per l'automazione dei processi e la gestione degli edifici.

· Pepperl+Fuchs: lo specialista tedesco dei sensori. Leader mondiale nei sensori intrinsecamente sicuri e antideflagranti per i settori chimico, farmaceutico e petrolifero e del gas. Qualità costruttiva eccezionale per l'automazione industriale.

· Keyence: leader giapponese nella tecnologia di ispezione. Sensori di visione e misuratori di profilo laser all'avanguardia. La serie IV3 offre ispezioni rapide e precise per il confezionamento e l'assemblaggio di componenti elettronici.

Selezione del sensore: 5 parametri chiave

1. Distanza di rilevamento e materiale bersaglio

I sensori induttivi rilevano solo i metalli (per i materiali non metallici utilizzare sensori capacitivi o fotoelettrici). Misurare la distanza effettiva tra i sensori: utilizzare sensori con una distanza di rilevamento pari a 1,5-2 volte la distanza di rilevamento richiesta, per maggiore sicurezza.

2. Tipo di output

Il connettore PNP (sourcing) è standard in Europa e Asia. Il connettore NPN (sinking) è comune in Giappone e nei sistemi Allen Bradley. Verifica la compatibilità della tua scheda di ingresso PLC. Considera un'uscita analogica (4-20 mA, 0-10 V) per il monitoraggio del processo.

3. Condizioni ambientali

Grado di protezione IP67/IP69K per lavaggi frequenti. Antideflagrante (ATEX/IECEx) per aree a rischio di esplosione. Temperature estreme richiedono sensori con una classificazione superiore al range operativo. L'esposizione a sostanze chimiche richiede materiali a contatto con il fluido compatibili.

4. Tempo di risposta

Conteggio ad alta velocità o rilevamento rapido delle parti (<1 ms): Utilizzare sensori fotoelettrici laser o ad effetto Hall. Rilevamento standard (10-50 ms): Sensori fotoelettrici LED o induttivi.

5. Protocollo di comunicazione

Tradizionale: I/O discreti (PNP/NPN). Moderno: IO-Link (configurazione semplice, dati diagnostici), PROFINET, EtherNet/IP. Scegli sensori compatibili con il tuo ecosistema PLC.

Conclusione

La scelta del sensore più adatto richiede l'abbinamento del principio di rilevamento al materiale target, all'ambiente e ai requisiti prestazionali. Per la protezione delle apparecchiature rotanti, Bently Nevada è leader indiscusso. Per l'automazione di processo e la misurazione della pressione, Honeywell offre il portafoglio più ampio. Pepperl+Fuchs eccelle nei sensori per aree a rischio di esplosione. Keyence domina nel settore dell'ispezione ad alta velocità e del controllo qualità basato sulla visione artificiale.

Domande frequenti

D: Qual è la differenza tra sensori PNP e NPN?

A: I sensori PNP erogano corrente (la corrente fluisce dal sensore al carico). I sensori NPN assorbono corrente (la corrente fluisce dal carico al sensore). La scelta dipende dal tipo di scheda di ingresso del PLC: le schede di ingresso PNP richiedono sensori PNP, le schede di ingresso NPN richiedono sensori NPN.

D: I sensori induttivi sono in grado di rilevare oggetti non metallici?

R: No. I sensori induttivi rilevano solo metalli conduttivi o ferromagnetici. Per i materiali non metallici (plastica, legno, liquidi), utilizzare sensori capacitivi, sensori fotoelettrici o sensori a ultrasuoni.

D: Cosa significa IP67?

A: Grado di protezione IP (Ingress Protection): Prima cifra = protezione contro particelle solide (6 = a tenuta di polvere). Seconda cifra = protezione contro liquidi (7 = immersione fino a 1 m per 30 minuti). IP69K aggiunge la protezione contro lavaggi ad alta pressione e alta temperatura.

D: Cos'è IO-Link?

A: IO-Link è un protocollo di comunicazione punto-punto standardizzato (IEC 61131-9) per sensori intelligenti. Consente la configurazione remota, la lettura dei dati diagnostici e la facile sostituzione dei sensori senza necessità di ricablaggio. Sta diventando sempre più uno standard nell'automazione moderna.

D: Come posso scegliere tra un sensore di prossimità e un sensore fotoelettrico?

A: Utilizzare sensori di prossimità quando: il bersaglio è metallico, la distanza di rilevamento è breve (<50 mm), ambiente sporco, alta frequenza di commutazione. Utilizzare sensori fotoelettrici quando: bersaglio non metallico, distanza maggiore richiesta, rilevamento di oggetti trasparenti, discriminazione del colore necessaria.
