Sistema Bently Nevada 3500: Guida alla manutenzione e ricambi per la protezione dei macchinari
Tuo Bentley Nevada Il rack 3500 ha appena segnalato un guasto di canale su un treno di compressori critico e l'ingegnere dell'impianto ha richiesto la sostituzione del modulo I/O prima della prossima fermata per manutenzione. Se gestite la protezione delle macchine rotanti nel settore petrolifero e del gas, nella produzione di energia o nell'industria pesante, sapete già che il sistema 3500 è la spina dorsale del vostro monitoraggio delle vibrazioni e che mantenerlo in funzione significa conoscere i moduli specifici, le peculiarità del firmware e dove reperire i pezzi di ricambio senza sforare il budget di manutenzione.

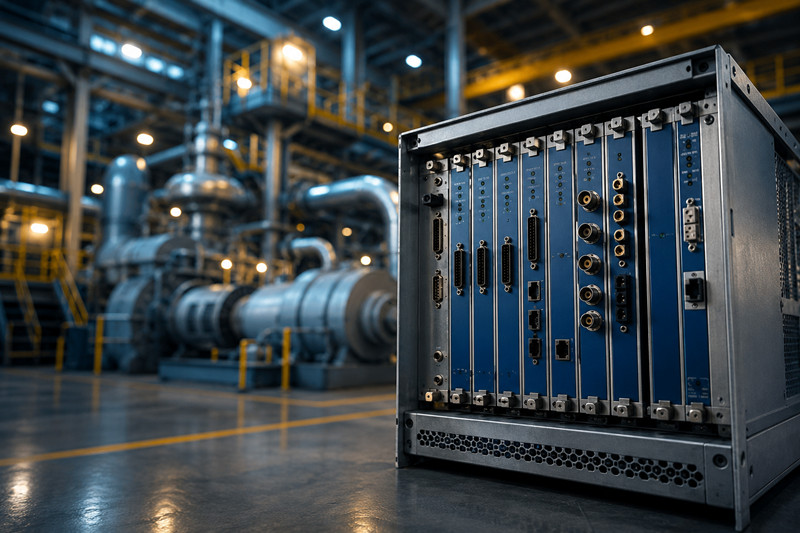

Il Bently Nevada 3500 è un sistema di monitoraggio e protezione dei macchinari basato su rack. Immaginatelo come uno chassis da 19 pollici (il rack) che può ospitare fino a 14 moduli in qualsiasi combinazione: ogni modulo svolge una funzione specifica, come il condizionamento del segnale della sonda di prossimità, il monitoraggio delle vibrazioni, il monitoraggio della temperatura, l'uscita a relè o la comunicazione con un DCS o un sistema di archiviazione dati dell'impianto.
Le configurazioni rack più comuni includono:
Questi rack sono installati nelle sale di controllo e nelle scatole di derivazione sul campo, dal bacino del Permiano al Mare del Nord, e spesso funzionano per un decennio o più senza essere completamente smantellati.
La maggior parte degli interventi di manutenzione su un sistema 3500 avviene sotto pressione temporale. Un cuscinetto di un compressore azionato da un motore inizia a mostrare segni di usura e il canale di protezione deve rimanere attivo mentre si sostituisce il modulo difettoso. Ecco alcuni scenari che si verificano effettivamente.
Il rack 3500 supporta la sostituzione a caldo della maggior parte dei moduli, ma non di tutti. Gli alimentatori del 3500/15 e l'interfaccia rack del 3500/20 possono essere sostituiti con il rack alimentato. La scheda monitor del 3500/42? Tecnicamente sì, ma la sua sostituzione provoca un breve errore di canale su tutti e quattro i canali durante l'inizializzazione all'accensione (circa 5-10 secondi). La procedura consigliata è quella di bypassare i canali interessati nel DCS o nella logica a relè prima di rimuovere la scheda.
Procedura per la sostituzione a caldo del 3500/42:
L'utilizzo combinato di diverse revisioni del firmware sullo stesso rack aumenta il rischio di errori di comunicazione con il backplane. Utilizzare sempre la stessa revisione principale.
Il modello 3500/42 è compatibile sia con le sonde di prossimità 3300 XL da 5 mm/8 mm che con le sonde della serie 7200, ma la compatibilità dipende dalla configurazione del modulo. Un problema comune è la sostituzione di una sonda 3300 XL con una della serie 7200 senza aggiornare la configurazione dei canali nel software di configurazione del rack. Il modello 3500/42 richiede specifici fattori di scala e curve di linearizzazione. L'utilizzo di una sonda 7200 con le impostazioni del modello 3300 XL può falsare la lettura della tensione di intercapedine fino a 2 V.
Questi rack aspirano l'aria di raffreddamento dal basso e la espellono dall'alto. Nelle installazioni in Medio Oriente o sulla costa del Golfo, l'accumulo di polvere e sabbia sui filtri delle ventole è la causa principale dei guasti prematuri dei moduli. Pulire o sostituire i filtri ogni 90 giorni in ambienti sporchi. La condensa nei rack installati sul campo (comune sulle piattaforme offshore e nei climi freddi) causa un contatto intermittente sui connettori del backplane: applicare un rivestimento protettivo sui bordi esposti del PCB durante l'installazione.
Il firmware dei moduli 3500 (memorizzato nella memoria flash di ciascun modulo processore) può essere aggiornato sul campo utilizzando il software di configurazione rack 3500. Per eseguire questa operazione, è necessario un computer Windows con un adattatore seriale o da USB a seriale collegato al modulo 3500/22M TDI. Si noti che le versioni precedenti del software di configurazione potrebbero presentare problemi di stabilità e compatibilità su Windows 11; si consiglia di utilizzare un sistema operativo legacy o ufficialmente validato.
Insidia dell'aggiornamento del firmware: l'aggiornamento di un 3500/42 dalla versione firmware 3.x alla versione 5.x modifica la mappatura interna dei dati. Se il sistema DCS legge i valori di vibrazione tramite Modbus attraverso un gateway 3500/92, è necessario aggiornare la mappatura dei registri Modbus nella configurazione del 3500/92. Dopo l'aggiornamento 3500/42. Saltando questo passaggio, il DCS legge dati inutilizzabili.
I moduli relè 3500/32 e 3500/34 forniscono quattro o otto uscite a relè per i segnali di allarme e di intervento in caso di pericolo. La maggior parte degli impianti utilizza una configurazione di sicurezza: i relè sono eccitati durante il normale funzionamento e disattivati in caso di intervento. Ciò significa che un guasto al modulo relè, un'interruzione di corrente o un filo rotto comportano automaticamente l'intervento del dispositivo. Durante ogni fermo impianto, è necessario testare la logica di votazione dei relè (1 su 1, 2 su 2 o 1 su 2): una mancata corrispondenza tra la votazione del rack e quella del DCS causa interventi fantasma.
Se un rack perde la sua interfaccia centrale (il modulo 3500/20 o il 3500/22M TDI che funge da interfaccia primaria del rack), l'intero rack diventa inutilizzabile: nessun modulo risponde e tutte le uscite a relè mantengono il loro ultimo stato. È sempre consigliabile avere a disposizione un modulo di interfaccia e un alimentatore 3500/15 di ricambio. I tempi di consegna per un nuovo 3500/20 o 3500/22M da Baker Hughes possono arrivare a 12-18 settimane. Le unità ricondizionate sono generalmente disponibili in pochi giorni.
D: Posso combinare moduli nuovi e ricondizionati nello stesso rack Bently Nevada 3500?
A: Sì, a condizione che la revisione del firmware corrisponda su ciascun tipo di modulo. È possibile utilizzare schede 3500/42 nuove e ricondizionate insieme, purché entrambe eseguano la stessa versione del firmware. L'interfaccia rack non tiene conto dello stato di ricondizionamento, ma solo della versione del firmware e della mappatura della configurazione.
D: Come faccio a sapere se il mio modulo 3500/42 necessita di un aggiornamento del firmware?
A: Se il software System 1 segnala errori di comunicazione su un canale specifico, oppure se il software 3500 Rack Configuration rileva una mancata corrispondenza della revisione durante la sostituzione di un modulo, è necessario eseguire l'aggiornamento. Verificare la versione del firmware sull'etichetta del modulo o tramite la schermata "Informazioni" del software.
D: Qual è la durata di vita tipica di un rack 3500 prima che l'obsolescenza diventi un problema?
A: Baker Hughes continua a supportare la piattaforma 3500, ma i moduli prodotti prima del 2010 si stanno avvicinando alla fine del loro ciclo di vita per quanto riguarda le riparazioni in fabbrica. La maggior parte degli impianti prevede un ciclo di vita di 15-20 anni prima di migrare alla più recente serie Bently Nevada Orbit 60.
D: Perché il mio rack 3500 continua a mostrare "errore canale" su un ingresso della sonda anche dopo aver sostituito il modulo?
A: Il guasto risiede probabilmente nel cavo della sonda, nel cavo di prolunga o nella sonda di prossimità stessa. Verificare la resistenza e l'isolamento del cavo con un ohmmetro: un cavo danneggiato in prossimità della punta della sonda (problema comune nelle macchine soggette a forti vibrazioni) causa guasti intermittenti che seguono il cavo, non il modulo.
D: Posso utilizzare il gateway Modbus 3500/92 con un PLC Allen-Bradley ControlLogix moderno?
A: Sì. Il 3500/92 supporta Modbus TCP e Modbus RTU. Quando si mappano i registri su un PLC ControlLogix, prestare molta attenzione ai potenziali offset di indirizzamento basati su 0 o su 1 tra il registro del gateway Bently Nevada e il driver/tag Modbus del PLC, e compensare di uno se i dati appaiono spostati.
D: Quanto tempo richiede in genere la revisione di un modulo 3500 presso un centro di riparazione esterno?
A: I tempi di riparazione standard sono di 5-10 giorni lavorativi per i moduli comuni come il 3500/42 o il 3500/15. Per i moduli meno comuni (3500/44, tachimetro 3500/50) possono essere necessarie 3-4 settimane se il centro di riparazione deve reperire ASIC proprietari.
------------------------------------------------------------------------------------------------------------------------------------------------------------------------
