Allen-Bradley PLC-5: Guida alla fine del ciclo di vita, opzioni di sostituzione e dove reperire i pezzi di ricambio.

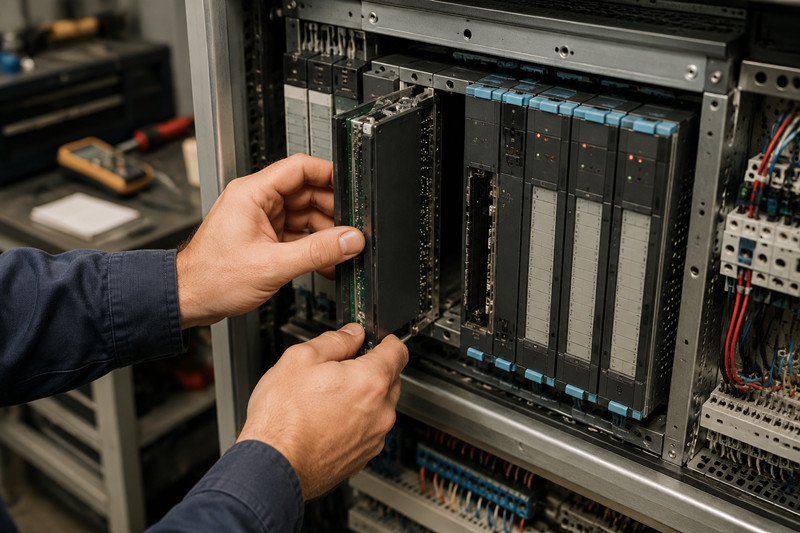

Il telefono squillò alle 23:00 di martedì. Guasto al sistema di refrigerazione ad ammoniaca di un magazzino frigorifero: l'intero sistema era entrato in modalità di sicurezza, con conseguente aumento della temperatura dei prodotti. Il PLC-5 aveva il LED PROC rosso acceso fisso e nessun tentativo di riaccensione o spegnimento lo riavviò. Lo sostituii con un 1785-L80B di riserva, ricaricai il programma da un floppy disk e riuscii a rimettere in funzione il sistema di refrigerazione prima ancora che il primo pallet di carne congelata iniziasse a scongelarsi. Quella CPU aveva funzionato ininterrottamente per quattordici anni. Quella notte scelse di guastarsi.
La famiglia PLC-5 è stata dismessa anni fa. Le date per gli ultimi ordini sono già trascorse. Tuttavia, la base installata è enorme e questi sistemi non si guastano secondo una tempistica compatibile con il ciclo di bilancio.
Sostituire un sistema di controllo funzionante costa centinaia di migliaia di euro e richiede l'arresto dell'impianto. Un PLC-5 che gestisce un reattore batch che produce lo stesso prodotto dal 1997: il programma è stato sottoposto a debug, gli operatori lo conoscono e il responsabile di produzione non ha alcuna intenzione di intraprendere un progetto di migrazione che rischierebbe settimane di ritardi nella messa in servizio.
I rack I/O 1771 e i processori 1785 furono costruiti in un'epoca in cui Rockwell esagerava con la progettazione di ogni cosa. Connettori del backplane placcati in oro. Chassis in acciaio di grosso spessore. Un 1771-PS7 del 1992 è ancora in grado di regolare le tensioni entro le specifiche, a patto che i condensatori non si siano seccati.
Ho visto sistemi PLC-5 gestire azionamenti per tavole rotanti in acciaierie, sequenziamento di lotti chimici, controllo di valvole per condotte e metà delle linee di trasferimento per il settore automobilistico costruite negli anni '90. La richiesta di finanziamento per una migrazione giace in un cassetto, in attesa di un guasto catastrofico o di un anno fiscale che non arriva mai.
Dopo oltre vent'anni di esperienza sul campo, ecco cosa effettivamente non funziona, non cosa, secondo il manuale, potrebbe non funzionare in teoria.
Il 1771-PS7 fornisce alimentazione a 5V e 24V CC al backplane. I condensatori elettrolitici al suo interno hanno una durata limitata, circa sette-dieci anni in un pannello ventilato. In un armadio sigillato con temperatura ambiente di 50°C, le prestazioni di questi condensatori si deteriorano entro cinque anni.
Sintomi di un malfunzionamento della PS7:
· I guasti intermittenti del rack si risolvono al riavvio.
· LED PWR lampeggiante o debole
· Errori di comunicazione I/O inspiegabili su slot specifici
· Tensione di alimentazione a 5V misurata al di sotto di 4,75V con un multimetro.
Quando il PS7 si guasta completamente, l'intero rack si spegne. Tengo un 1771-PS7 di riserva nel mio furgone.
Il PS7 presenta una specifica modalità di guasto a seconda della tensione di rete. A 120 V/60 Hz (Nord America), i diodi raddrizzatori tendono a guastarsi prima dei condensatori. A 230 V/50 Hz (Europa, Medio Oriente), i condensatori del filtro di ingresso si guastano per primi: la tensione RMS più elevata sollecita maggiormente il dielettrico. Prodotto in conformità con i requisiti di certificazione CE e UL.
I processori 1785 utilizzano una batteria al litio da 3,6 V (1770-XY) per mantenere il programma utente nella SRAM quando l'alimentazione principale è disattivata. Al di sotto di circa 3,0 V, la CPU attiva un LED di avviso BAT. Al di sotto di 2,5 V, la CPU è scarica.
Il dettaglio cruciale: la batteria si scarica più velocemente quando la CPU è accesa rispetto a quando è spenta. Una CPU 1785-L80B in funzione continua consuma la batteria in dodici-diciotto mesi, circa la metà della durata della stessa batteria in una CPU di riserva spenta.
Sostituite la batteria di backup ogni dodici mesi, secondo una programmazione prestabilita. Scrivete la data di sostituzione all'interno dello sportello dell'armadio con un pennarello indelebile. Ho visto impianti perdere programmi perché il responsabile della manutenzione presumeva che la batteria durasse cinque anni. Non è così in un quadro elettrico acceso 24 ore su 24, 7 giorni su 7.
Modelli di processore specifici da tenere d'occhio:
· 1785-L80B — Processore completo con 256 KB di memoria. Consumo della batteria più elevato a causa della maggiore quantità di SRAM. Controllare il LED BAT trimestralmente.
· 1785-L40B — Processore di fascia media, 128 KB di memoria. Durata della batteria leggermente superiore rispetto all'L80B.
Quando il programma si perde, sono necessarie tre cose: il file di backup (.RSP di RSLogix 5), il firmware corretto del processore e una connessione funzionante per il download.
Il modulo 1771-IBD utilizza isolatori ottici che si degradano nel tempo. Dopo quindici o vent'anni, il rapporto di trasferimento della corrente inizia a variare. L'ingresso smette di rilevare in modo affidabile lo stato OFF: la CPU rileva un livello logico 1 quando il dispositivo di campo è diseccitato. Sostituire il modulo quando si osservano stati ON fantasma.
1771-OB (Uscita di alimentazione 24 V CC) — Gli array di transistor Darlington si guastano in caso di cortocircuito o circuito aperto. Un cortocircuito in uscita mantiene il carico alimentato quando la logica indica OFF. Il 1771-OB non ha un fusibile di uscita. Tenere dei fusibili di ricambio.
1771-IXE (Ingresso termocoppia/millivolt) — Utilizza un ASIC ibrido personalizzato che non viene più prodotto. Quando l'ASIC si guasta, il modulo emette valori casuali o si blocca su una lettura fissa. Questi moduli stanno diventando costosi sul mercato dell'usato perché le scorte di vecchi modelli sono esaurite.
RSLogix 5 è l'unico modo per programmare e risolvere i problemi della famiglia PLC-5. Rockwell ha smesso di vendere nuove licenze anni fa. La versione 8.20 è l'ultima rilasciata: un'applicazione a 32 bit che funziona su Windows 7 e Windows 10 in modalità compatibilità. Windows 11 non è affidabile.
Problemi comuni di RSLogix 5 nel 2026:
· Comunicazione DH+ tramite 1784-PCMK: la scheda PCMCIA è obsoleta. Il supporto dei driver è terminato con Windows 7. I convertitori da USB a DH+ (1784-U2DHP) costavano tra i 500 e i 1200 dollari e sono anch'essi fuori produzione.
· Caricamento seriale DF1: richiede una vera porta RS-232. Gli adattatori USB basati su chipset FTDI sono i più affidabili. Gli adattatori basati su Prolific causano corruzione casuale dei dati.
· Caricamento tramite Ethernet (1785-L80C/L80E) — Il metodo più affidabile se il processore è dotato di porta Ethernet. Imposta un indirizzo IP statico, connettiti direttamente con un cavo crossover e utilizza la funzione Who Active.
· Corruzione del file di programma: RSLogix 5 utilizza uno schema di serializzazione. Se un file .RSP caricato non viene scaricato nella CPU, creare un nuovo file e caricare prima le tabelle dei dati, quindi il programma separatamente.
Utilizza un laptop dedicato con Windows 7 o Windows 10 a 32 bit e RSLogix 5 installato. Non consentire al personale IT di aggiornarlo. Non connetterlo a Internet.
Prima o poi dovrai migrare. Ecco una ripartizione realistica.
Il sostituto nativo per PLC-5 è ControlLogix, in particolare la serie 1756-L8x. Rockwell fornisce un toolkit di migrazione che converte automaticamente la maggior parte della logica ladder. La logica discreta semplice viene convertita senza problemi. I cicli PID, le istruzioni MSG e i trasferimenti di blocco (BTR/BTW) richiedono una rielaborazione manuale.
Costo: un singolo chassis ControlLogix, processore, alimentatore e modulo di comunicazione ha un prezzo di listino compreso tra 5.000 e 8.000 dollari. La migrazione completa di un armadio rack per un sistema di medie dimensioni (128 punti I/O) costa tra 30.000 e 60.000 dollari, tra componenti e progettazione.
CompactLogix (serie 5069-L3x o 5069-L4x) rappresenta l'alternativa più economica, con un costo compreso tra 2.000 e 4.000 dollari per processore. I moduli I/O 5069 costano circa il 30% in meno rispetto ai moduli 1756.
Compromessi:
· CompactLogix supporta un numero inferiore di punti I/O per chassis
· Nessuna funzionalità DH+ o I/O remoto integrata: richiede moduli di comunicazione specifici.
· Il backplane 5069 non supporta i moduli adattatori 1771: è necessario un I/O completamente nuovo.
Per sistemi PLC-5 di piccole e medie dimensioni (con meno di 128 punti I/O), CompactLogix rappresenta la scelta più sensata. Per sistemi di grandi dimensioni con un numero significativo di I/O analogici o reti ControlNet/RIO esistenti, la soluzione ControlLogix consente di evitare problemi di integrazione.
Alcuni fornitori presentano la migrazione di un PAC come una sostituzione immediata. Non è così. Il backplane, gli I/O, l'alimentatore e l'ambiente di programmazione cambiano tutti. L'unica cosa che rimane è il cablaggio di campo. È necessario prevedere un budget per la sostituzione completa del sistema.
I componenti PLC-5 e 1771, nuovi ma provenienti da vecchie scorte, stanno scomparendo dai canali di distribuzione tradizionali. Rockwell non li produce più. Le scorte rimanenti si trovano nella rete di distributori indipendenti e di surplus.
La migliore strategia di approvvigionamento: acquistare da uno specialista di ricambi per l'automazione industriale con un inventario collaudato. Su tztechio.com, la categoria Allen-Bradley offre processori PLC-5 selezionati, moduli I/O 1771, alimentatori e chassis, inclusi i processori 1785-L80B e 1785-L40B, i moduli I/O 1771-IBD e 1771-OB e moduli difficili da reperire come l'ingresso per termocoppie 1771-IXE. Sono inoltre disponibili componenti PLC per altre piattaforme legacy.
Se gestite sistemi PLC-5, la fornitura si riduce ogni trimestre. Ordine di priorità:
1. Alimentatore 1771-PS7: punto di guasto più frequente. Tenerne due a magazzino per ogni chassis attivo.
2. Processore 1785-L80B o L40B: una CPU di riserva ogni due sistemi. Acquistare unità testate con circuito di backup a batteria verificato.
3. Batterie 1770-XY: acquistare una confezione da dodici. Sostituirle ogni dodici mesi su tutti i sistemi.
4. 1771-IBD e 1771-OB: due unità per ciascun modello per sistema. Presentano il più alto tasso di guasto tra i moduli I/O.
5. 1771-IXE o altri moduli di ingresso analogico: un ricambio per tipo di modulo. I più difficili da reperire.
6. Telaio 1771: un backplane di ricambio per ogni dimensione del sistema. Un telaio incrinato richiede un ricablaggio completo.
7. Supporto di installazione e licenza di RSLogix 5: se non li possiedi, procuratene subito una copia con licenza. Quando il tuo laptop di programmazione smetterà di funzionare, non potrai configurarne uno nuovo.
Il PLC-5 non tornerà. Rockwell non lo riproporrà. Ogni giorno che passa, i pezzi di ricambio diventano sempre più difficili da trovare e più costosi. Il direttore dello stabilimento che dice "passeremo al nuovo sistema l'anno prossimo" lo ripete da cinque anni. La CPU del modulo di refrigerazione che ho sostituito alle 23:00 di quel martedì sera era la stessa che lo stabilimento aveva in programma di sostituire nel 2019.
Tenete sempre dei pezzi di ricambio. Cambiate le batterie. Effettuate la manutenzione del vostro laptop RSLogix 5. E quando avrete a disposizione il budget per una migrazione, fatela prima che il PLC-5 si guasti, non dopo. Una migrazione controllata è sempre preferibile a una sostituzione d'emergenza.
-------------------------------------------------------------------------------------------------------------------
