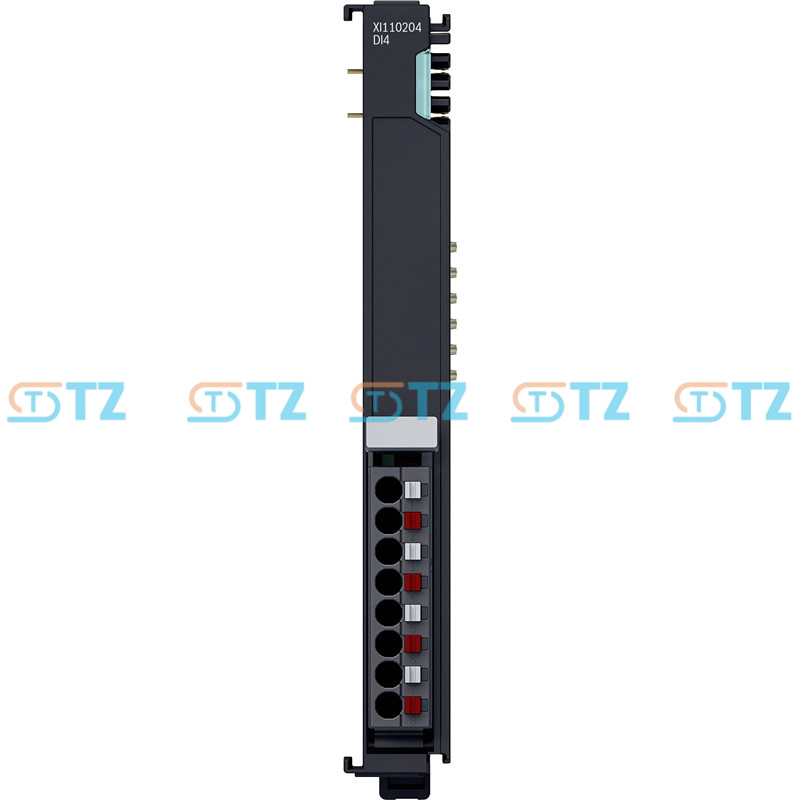

XI110204 Modulo di ingresso digitale ctrlX I/O (4 canali, 3 fili)

📦 Panoramica del prodotto: ctrlX I/O XI110204

Il modulo XI110204 è un ingresso digitale ad alte prestazioni della serie ctrlX I/O, progettato specificamente per applicazioni che richiedono una connessione a 3 fili. Questo modulo è ideale per collegare sensori che necessitano di un'alimentazione dedicata direttamente dal terminale, come interruttori di prossimità a 3 fili o sensori fotoelettrici. Offre un'elevata integrità del segnale e un cablaggio semplificato per configurazioni di sensori complesse.

🔹 1. Descrizione

Il modulo XI110204 (codice materiale: R911175024) dispone di 4 canali di ingresso digitali. A differenza delle varianti a 16 canali ad alta densità, questo modulo offre punti di connessione dedicati per il segnale, l'alimentazione a 24 V CC (UP) e la massa (GND) per ciascun canale. Ciò elimina la necessità di blocchi di distribuzione esterni durante il cablaggio di sensori attivi. Comunica tramite il backplane EtherCAT e offre prestazioni robuste in ambienti industriali esigenti.

🔹 2. Funzioni principali

🚀 Connettività a 3 fili: Collegamento diretto dell'alimentazione e del segnale del sensore a un'unica morsettiera, riducendo significativamente la complessità del cablaggio del quadro elettrico.

📡 Acquisizione precisa del segnale: ottimizzata per il rilevamento ad alta velocità con ritardo minimo del segnale, garantendo dati accurati per la logica di controllo.

🛠️ Montaggio senza attrezzi: utilizza la tecnologia a innesto rapido per un'installazione veloce e resistente alle vibrazioni di cavi rigidi o con puntalino.

🛡️ Diagnostica specifica per canale: i LED integrati forniscono una chiara indicazione dello stato per ciascuno dei 4 ingressi, facilitando una rapida manutenzione locale.

💾 Design robusto: offre un ampio intervallo di temperatura di funzionamento e un'elevata compatibilità elettromagnetica (EMC) per un utilizzo affidabile in prossimità di azionamenti ad alta potenza.

🔹 3. Integrazione di sistema

📏 Installazione: Compatto, largo 12 mm, si aggancia a guide DIN standard da 35 mm come parte di una stazione I/O modulare ctrlX.

🔗 Distribuzione dell'alimentazione: il modulo preleva l'alimentazione per i sensori direttamente dal bus di tensione periferico interno (UP), semplificando il concetto di alimentazione.

⚙️ Configurazione: parametri come i filtri di ingresso possono essere regolati all'interno dell'ambiente di sviluppo ctrlX CORE o di qualsiasi software master EtherCAT compatibile.

🔹 4. Specifiche tecniche

| Parametro | Valore

|| :--- | :---

|| Numero di input | 4

|| Tecnologia di connessione | 3 fili (Segnale, L+, L-)

Tensione del segnale | 24 V CC (-15% / +20%)

|| Corrente di ingresso | Tip. 2,3 mA

|| Filtro di ingresso | 3,0 ms (configurabile)

Consumo energetico: circa 0,8 W

|| Dimensioni (L x A x P) | 12 mm x 100 mm x 71 mm

|| Temperatura di esercizio | da -25 °C a +60 °C

Grado di protezione IP20
