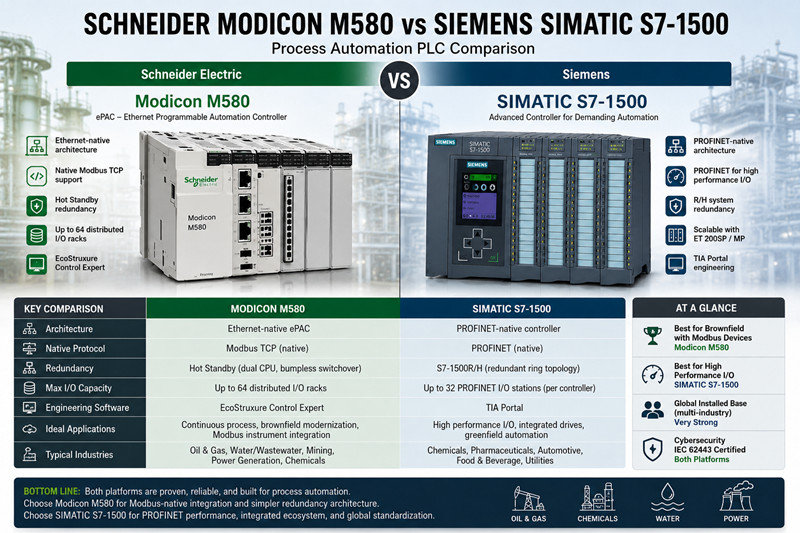

Schneider Modicon contro Siemens SIMATIC: quale piattaforma PLC è la migliore per l'automazione di processo?
June 01, 2026La scelta tra Schneider Modicon e Siemens SIMATIC rappresenta un ostacolo maggiore per gli acquirenti di sistemi di automazione di processo rispetto alla selezione di altre piattaforme. L'ampliamento di una raffineria in Kuwait, un impianto chimico a lotti in Germania o l'ammodernamento di un impianto di trattamento delle acque municipali in Texas richiedono tutti un'infrastruttura PLC in grado di gestire un elevato numero di I/O analogici, eseguire architetture ridondanti senza tempi di inattività e integrarsi con la strumentazione installata anni prima ancora che il sistema di controllo fosse specificato. Sia Schneider Electric che Siemens presentano i loro controllori di processo di fascia alta come soluzioni progettate specificamente per questi ambienti. Il Modicon M580 ePAC e la famiglia SIMATIC S7-1500 vantano decenni di esperienza nel controllo di processi continui e a lotti. Una scelta errata significa dover riprogettare la topologia I/O a metà progetto o vincolarsi a una catena di fornitura che il team acquisti non è in grado di sostenere.
---
Il marchio Modicon di Schneider Electric è il pioniere dei PLC: il Modicon 084, lanciato nel 1969, ha definito la categoria dei controllori programmabili. Oggi, il Modicon M580 (codice prodotto BMEP584040 per la CPU di fascia alta) rappresenta il fulcro dell'offerta di Schneider per i processi industriali, basata sull'architettura EcoStruxure. L'M580 è commercializzato come ePAC (Ethernet Programmable Automation Controller), con connettività Ethernet nativa sul backplane e la capacità di gestire cicli di controllo su I/O distribuiti senza la necessità di un rack centralizzato. Al di sotto dell'M580, il Modicon M340 è pensato per applicazioni di fascia media, dove la ridondanza è opzionale e i budget di progetto sono più limitati. Entrambi i modelli utilizzano EcoStruxure Control Expert (precedentemente Unity Pro) per la configurazione e la programmazione.
Siemens SIMATIC risponde con la famiglia S7-1500, guidata da CPU come la 6ES7516-3AN02-0AB0 (CPU 1516-3 PN/DP). L'S7-1500 si posiziona al di sopra del compatto S7-1200 e sostituisce le linee S7-300/400 che hanno dominato gli impianti di processo per due decenni. Siemens abbina l'S7-1500 alle famiglie di I/O distribuiti ET 200SP e ET 200MP e tutta la progettazione avviene all'interno di TIA Portal (Totally Integrated Automation Portal). Per carichi di lavoro specifici di processo, Siemens offre i controller S7-1500 Redundant (R/H) e il controller software dedicato S7-1500 per implementazioni virtualizzate.
La differenza filosofica è fondamentale. Schneider ha progettato l'M580 da zero come un controllore di processo nativo Ethernet, con Modbus TCP integrato nel suo DNA. Siemens, invece, considera il processo come un carico di lavoro tra i tanti sull'S7-1500, con PROFINET come protocollo industriale principale e Modbus TCP supportato tramite blocchi funzione anziché nativamente dal silicio. Questa differenza si ripercuote su ogni decisione ingegneristica a valle.
---
Un impianto di trattamento del gas in Qatar, in fase di aggiornamento dal vecchio hardware Modicon Quantum, può contare su un percorso di migrazione semplice verso l'M580. Gli strumenti di conversione da Quantum a M580 di Schneider preservano la logica applicativa originale di Control Expert, e il backplane Ethernet dell'M580 consente al team di riutilizzare i moduli I/O Quantum esistenti tramite adattatori X80. La CPU BMEP584040 gestisce fino a 64 rack I/O distribuiti, sufficienti per un impianto di trattamento del gas di medie dimensioni con circa 4.000 punti I/O. Il supporto nativo Modbus TCP permette di collegare i computer di flusso e i gascromatografi esistenti con interfacce Modbus senza bisogno di convertitori di protocollo.
Per lo stesso tipo di progetto, un Siemens SIMATIC S7-1500 con CPU 6ES7516-3AN02-0AB0 richiederebbe strumentazione PROFINET o blocchi funzione Modbus TCP (istruzioni MB_CLIENT/MB_SERVER di Siemens in TIA Portal). Per le nuove installazioni in Medio Oriente, dove l'appaltatore EPC specifica strumenti di campo PROFINET – una pratica comune nei progetti con società di ingegneria europee – l'S7-1500 si integra nativamente. Gli standard di automazione 2025 di Saudi Aramco accettano entrambe le piattaforme, ma i progetti legati a società EPC tedesche o austriache tendono a preferire Siemens, mentre le specifiche EPC francesi e italiane propendono per Schneider.
Un impianto di prodotti chimici speciali a Ludwigshafen, che utilizza funzioni di sicurezza strumentate conformi alla norma IEC 61511, mette a dura prova entrambe le piattaforme. Le CPU di sicurezza Modicon M580 (BMEP582040S) eseguono la logica di sicurezza SIL2 certificata TÜV insieme al programma di controllo di processo sullo stesso hardware. La libreria di sicurezza EcoStruxure Control Expert include blocchi funzione pre-certificati per l'arresto di emergenza, la gestione dei bruciatori e la protezione contro il riempimento eccessivo: esattamente ciò di cui le operazioni chimiche a lotti hanno bisogno per essere conformi alle normative.
Siemens risponde con le CPU S7-1500 F (6ES7516-3FN02-0AB0) che gestiscono i programmi di sicurezza e standard in partizioni di memoria separate e isolate. TIA Portal include il componente aggiuntivo Safety Advanced e il sistema di controllo di processo SIMATIC PCS 7 di Siemens, che si sovrappone all'S7-1500 per offrire funzionalità DCS complete quando l'applicazione supera le capacità del solo controllo PLC. Gli stabilimenti BASF e Bayer in Germania, Svizzera e nella regione del Benelux utilizzano prevalentemente infrastrutture Siemens, pertanto l'ecosistema degli integratori e la disponibilità di pezzi di ricambio orientano la scelta verso SIMATIC, a prescindere dal puro merito tecnico.
Un impianto di trattamento delle acque da 40 MGD a Houston, che valuterà entrambe le piattaforme nel 2026, evidenzia la dinamica del mercato nordamericano. Schneider Modicon vanta una presenza capillare nelle aziende idriche statunitensi: molti impianti hanno adottato Modicon Quantum negli anni '90 e nei primi anni 2000 durante gli aggiornamenti SCADA imposti dall'EPA. La ridondanza Hot Standby dell'M580 accoppia due CPU con commutazione senza interruzioni in meno di un ciclo di scansione PLC, fondamentale per la clorazione continua e il controllo delle pompe, dove qualsiasi interruzione rischia di comportare un avviso di bollitura dell'acqua.
Le configurazioni ridondanti Siemens S7-1500R/H offrono le stesse funzionalità, ma negli Stati Uniti sono meno gli integratori di sistemi idrici specializzati in TIA Portal rispetto alla forza lavoro formata da Schneider. Il fattore pratico: un elettricista addetto alla manutenzione degli impianti in Ohio, che si occupa della risoluzione dei problemi della logica ladder di Modicon per 40 ore alla settimana, rappresenta un vantaggio in termini di base installata che Schneider sfrutta ampiamente nelle gare d'appalto comunali.
---
EcoStruxure Control Expert è un IDE dedicato esclusivamente all'automazione di processo. Schneider ha investito molto negli editor di testo strutturato e di diagrammi a blocchi funzionali conformi allo standard IEC 61131-3, ottimizzati per il controllo continuo: cicli PID, scalatura analogica, blocchi totalizzatori e gestione degli allarmi. Il software sembra progettato specificamente per gli ingegneri di processo, piuttosto che per i programmatori di automazione generici. I blocchi funzionali derivati (DFB) di Control Expert consentono agli utenti di incapsulare strategie di controllo standard (ad esempio, un controllo del livello del tamburo di una caldaia a tre elementi) in elementi di libreria riutilizzabili e con controllo di versione, compatibili con diversi progetti.
TIA Portal è più completo. Unifica PLC, HMI, configurazione degli azionamenti e SCADA in un unico framework di progettazione. Per l'automazione di processo, questa completezza ha un doppio risvolto. Un ingegnere del controllo che configura una complessa sequenza batch in TIA Portal può trascinare lo stesso azionamento PROFINET nella vista di rete utilizzata per il programma PLC, un'operazione decisamente più rapida rispetto al passaggio tra strumenti separati. Tuttavia, le librerie specifiche di processo di TIA Portal sono meno mature rispetto a quelle di Control Expert. Siemens colma questa lacuna con l'overlay PCS 7 e SIMATIC Process Device Manager, ma questi richiedono licenze aggiuntive e investimenti in formazione, oltre al pacchetto base di TIA Portal.
Il modello di ridondanza ePAC di Schneider utilizza due CPU M580 fisicamente identiche, collegate tramite un link Ethernet Hot Standby. La CPU secondaria replica in tempo reale la memoria di programma e le tabelle dati della CPU primaria. In caso di guasto della CPU primaria, la secondaria assume il controllo con un trasferimento senza interruzioni del ciclo di scansione: i moduli I/O vedono la stessa identità del controller e continuano a funzionare. Le unità RIO (Remote I/O) di Schneider supportano doppie connessioni Ethernet, in modo che la coppia ridondante si connetta a ogni rack I/O tramite percorsi di rete indipendenti.
Il controller Siemens S7-1500R/H utilizza la topologia ad anello PROFINET per la ridondanza. Due CPU sono collegate tramite un collegamento in fibra di sincronizzazione e l'anello PROFINET collega entrambi i controller a tutte le stazioni I/O. In caso di rottura di un cavo o guasto di una CPU, l'anello reindirizza automaticamente la comunicazione. L'approccio di Siemens riduce il numero totale di switch Ethernet rispetto alla topologia a doppia stella di Schneider, ma richiede un dimensionamento accurato dell'anello per installazioni di grandi dimensioni, dove la latenza cumulativa su decine di stazioni I/O si avvicina al tempo di ciclo consentito.
In pratica, entrambe le architetture garantiscono tempi di commutazione inferiori a 100 ms. Il fattore decisivo è solitamente la topologia che il team di rete esistente dell'impianto è in grado di gestire con maggiore facilità alle 3 del mattino.
Il dibattito sul protocollo va ben oltre una semplice casella da spuntare in una scheda tecnica. Modicon M580 supporta nativamente Modbus TCP: lo stack Ethernet della CPU include un parser Modbus hardware che gestisce la lettura e la scrittura dei registri alla velocità di linea. Per gli impianti di processo con misuratori di portata, monitor di potenza e inverter Modbus (che coprono circa il 70% degli impianti di processo esistenti a livello globale), l'M580 elimina completamente la necessità di gateway di traduzione di protocollo. Ogni ciclo di scansione I/O preleva i dati dei registri Modbus dai dispositivi di campo senza necessità di programmazione aggiuntiva.
Il sistema Siemens S7-1500 utilizza PROFINET come protocollo nativo. PROFINET offre aggiornamenti I/O deterministici in tempo reale con un jitter inferiore al millisecondo, risultando superiore a Modbus TCP per applicazioni discrete ad alta velocità. Nell'automazione di processo, il vantaggio di PROFINET si manifesta nella diagnostica degli strumenti: un trasmettitore di pressione compatibile con PROFINET invia automaticamente al PLC i dati relativi allo stato del dispositivo (rilevamento rottura del diaframma, temperatura dell'elettronica, deriva di calibrazione) tramite il modello del dispositivo PROFINET. Gli strumenti Modbus richiedono invece che il PLC interroghi esplicitamente i registri diagnostici. La base installata di strumentazione nativa PROFINET di Endress+Hauser, VEGA e della linea SITRANS di Siemens offre all'S7-1500 un'esperienza plug-and-produce più completa quando il progetto specifica questi fornitori.
Entrambe le piattaforme sono in possesso della certificazione IEC 62443-4-2 per dispositivi host, aggiornata al 2026. Schneider Modicon M580 ha ottenuto la certificazione EDSA (Embedded Device Security Assurance) da ISASecure, che copre il firmware della CPU, le comunicazioni del backplane Ethernet e il collegamento con la workstation di ingegneria Control Expert. La funzionalità Application Whitelisting dell'M580 blocca la CPU in modo che esegua solo firmware e codice applicativo firmati digitalmente, impedendo modifiche non autorizzate ai programmi anche se un utente malintenzionato compromette la workstation di ingegneria.
Il sistema Siemens S7-1500 è certificato IEC 62443-4-2 SL1 con il pacchetto firmware S7-1500 Security Integrated. L'approccio di Siemens si basa sulla difesa multilivello: liste di controllo degli accessi a livello di CPU, aggiornamenti firmware firmati e integrazione con SINEC NMS (Network Management System) per il monitoraggio centralizzato della sicurezza in tutto l'impianto. Il server VPN integrato nell'S7-1500 consente l'accesso remoto crittografato per l'assistenza agli integratori senza esporre la rete di controllo a Internet.
Per i progetti in Medio Oriente con requisiti obbligatori IEC 62443 imposti dalle autorità nazionali di cybersicurezza (NCA in Arabia Saudita, DESC a Dubai), entrambe le piattaforme soddisfano la checklist di conformità. L'elemento distintivo è la familiarità dell'integratore con la protezione di ciascuna piattaforma oltre i requisiti di base della certificazione.
---
Prezzi approssimativi per configurazioni CPU equivalenti nel 2026:
· Modicon M580 BMEP584040: da 5.200 a 6.800 dollari a seconda del distributore e del volume.
· Siemens SIMATIC 6ES7516-3AN02-0AB0 (CPU 1516-3 PN/DP): $4.800–$6.200
· Modicon M340 BMXP342030 (fascia media, non ridondante): da 2.100 a 2.800 dollari
· Siemens S7-1500 6ES7513-1AL02-0AB0 (CPU 1513-1 PN, compatta): $2.400–$3.100
I tempi di consegna sono variabili. Nel secondo trimestre del 2026, le CPU Schneider M580 sono state spedite in 8-12 settimane dalla produzione francese; le CPU Siemens S7-1500, prodotte in Germania, hanno richiesto 10-14 settimane. Entrambe le piattaforme hanno registrato tempi di consegna più lunghi durante la carenza di semiconduttori tra il 2022 e il 2024, con una graduale normalizzazione nel corso del 2025 e del 2026. Tztechio.com dispone di un inventario di hardware PLC Schneider e Siemens, con modelli selezionati di CPU M580 e S7-1500 disponibili per la spedizione immediata dai magazzini regionali.
Le licenze di EcoStruxure Control Expert partono da circa 2.500 dollari per una licenza di sviluppo per singolo utente. TIA Portal Professional V18 ha un prezzo che varia dai 3.200 ai 5.500 dollari a seconda del pacchetto di licenze. Siemens applica anche tariffe annuali per il servizio di aggiornamento software (SUS), mentre Schneider utilizza licenze perpetue senza manutenzione obbligatoria, un fattore che incide significativamente sul ciclo di vita di un asset di 15 anni.
D: Posso combinare I/O Modicon M580 con CPU Siemens S7-1500?
No, i protocolli del backplane sono incompatibili. L'I/O del Modicon X80 comunica tramite il protocollo Ethernet del backplane di Schneider; l'I/O del Siemens ET 200SP/MP utilizza PROFINET. È possibile collegare i due sistemi a livello di rete utilizzando moduli gateway Modbus TCP o PROFINET, ma la combinazione di I/O sullo stesso backplane della CPU non è supportata.
D: Quale piattaforma è più facile da usare per un ingegnere di processo che non si occupa di programmazione a tempo pieno?
EcoStruxure Control Expert è l'ambiente più orientato ai processi. La libreria di blocchi funzione include blocchi PID, lead/lag, ratio e totalizer predefiniti che corrispondono direttamente alla terminologia del controllo di processo. TIA Portal richiede una navigazione più complessa per raggiungere le funzioni di processo equivalenti. Se il vostro team è composto da ingegneri chimici che hanno appreso le basi dei PLC sul campo, gli strumenti Schneider presentano una curva di apprendimento iniziale più agevole.
D: Qual è la differenza concreta tra la ridondanza ePAC e S7-1500R/H?
Entrambe le soluzioni consentono un passaggio di rete senza interruzioni in un singolo ciclo di scansione per le tipiche applicazioni di processo. La topologia a doppia stella del Modicon ePAC utilizza un maggior numero di switch Ethernet, ma isola i guasti di rete in modo efficace. La topologia ad anello dell'S7-1500R/H utilizza un numero inferiore di switch, ma richiede che l'intero anello si riconverta in caso di interruzione di un cavo. Per gli impianti con infrastruttura di rete Siemens esistente, l'approccio ad anello consente di risparmiare sui costi hardware. Per le nuove installazioni, dove la flessibilità nella progettazione della rete è fondamentale, le due soluzioni sono funzionalmente equivalenti.
D: Schneider continuerà a supportare il vecchio Modicon Quantum nel 2026?
Sì. Schneider Electric mantiene il supporto per Quantum tramite la modalità di compatibilità EcoStruxure Control Expert e la produzione attiva di pezzi di ricambio. Tuttavia, non vengono più prodotte nuove CPU Quantum: il percorso di migrazione indicato da Schneider prevede l'utilizzo del sistema M580 con adattatori I/O Quantum. Se il vostro impianto utilizza Quantum e la strategia di controllo non è cambiata negli ultimi 15 anni, è consigliabile prevedere una migrazione al sistema M580 entro i prossimi 3-5 anni, prima che la disponibilità di pezzi di ricambio diventi limitata.
D: Quale piattaforma offre la migliore sicurezza informatica per la conformità alle normative NCA in Medio Oriente?
Entrambe le piattaforme sono certificate IEC 62443-4-2 e soddisfano i requisiti di base NCA e DESC. Siemens offre una documentazione più completa in arabo e una più ampia attività di consulenza sulla sicurezza informatica nella regione. Schneider vanta una base installata più consolidata nel settore petrolifero e del gas in Arabia Saudita, il che si traduce in un maggior numero di configurazioni di sicurezza validate sul campo. Il fattore decisivo in caso di parità è solitamente la velocità con cui il team locale del fornitore fornisce la documentazione di conformità durante la fase di FAT (Factory Acceptance Test) del progetto.
D: Il mio programma per Siemens S7-300/400 verrà migrato al modello S7-1500?
Parzialmente. TIA Portal include uno strumento di migrazione S7-300/400 che converte i progetti STEP 7, ma i blocchi funzione specifici del processo (in particolare i blocchi di libreria PID e APL di PCS 7) richiedono una rielaborazione manuale. Prevedi una conversione automatizzata del 60-80% per la logica discreta e del 30-50% per il codice di controllo di processo. Pianifica di conseguenza le ore di ingegneria. La migrazione da Schneider Quantum a M580 segue uno schema simile: Control Expert converte automaticamente la struttura dell'applicazione, ma la mappatura I/O e la configurazione della comunicazione richiedono una revisione manuale.
-----------------------------------------------------------------------------------------------------------------------------------------------------------------
