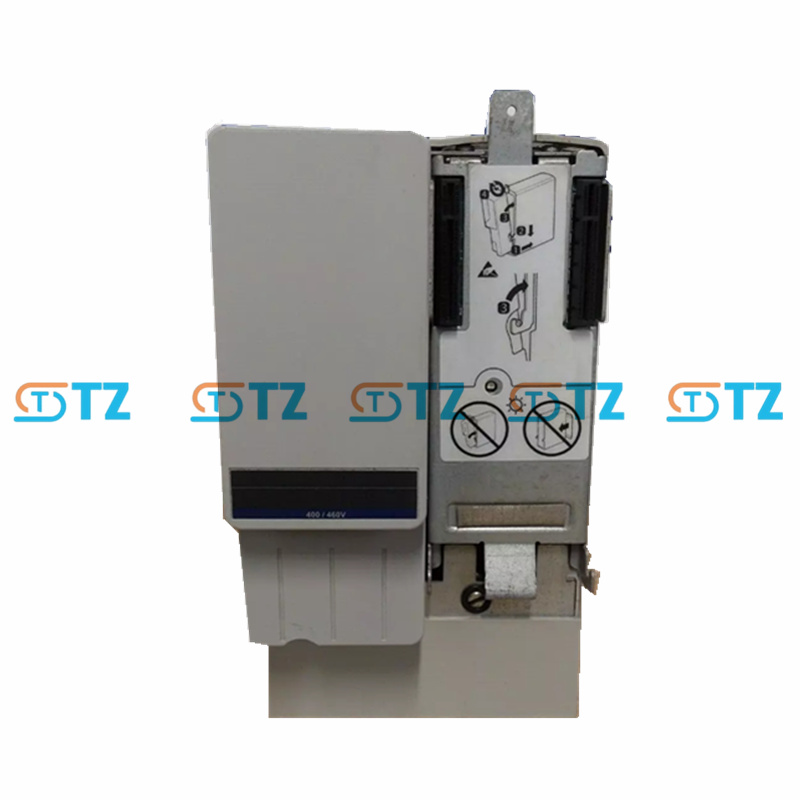

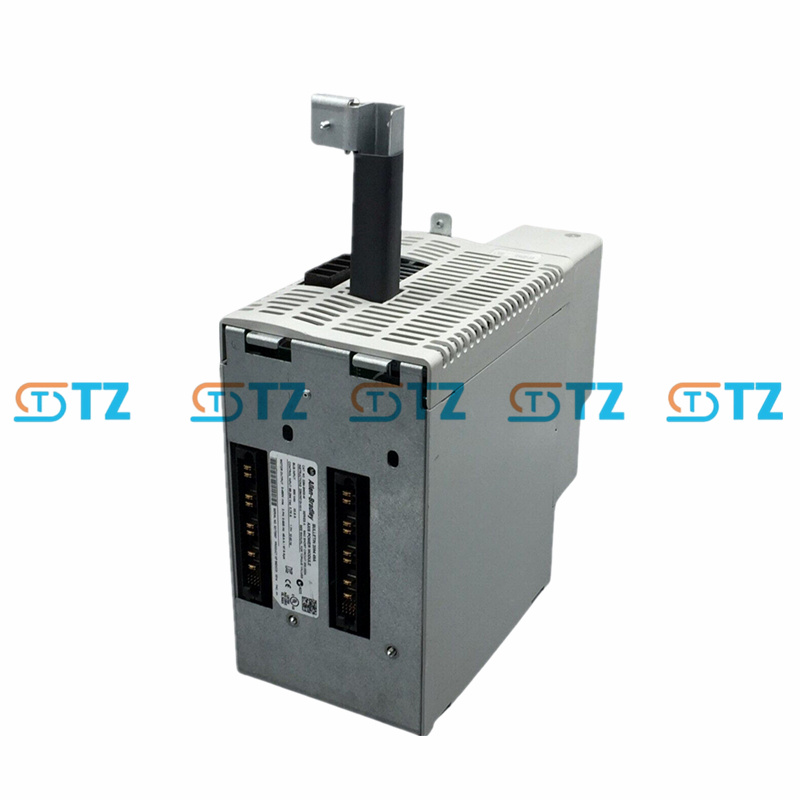

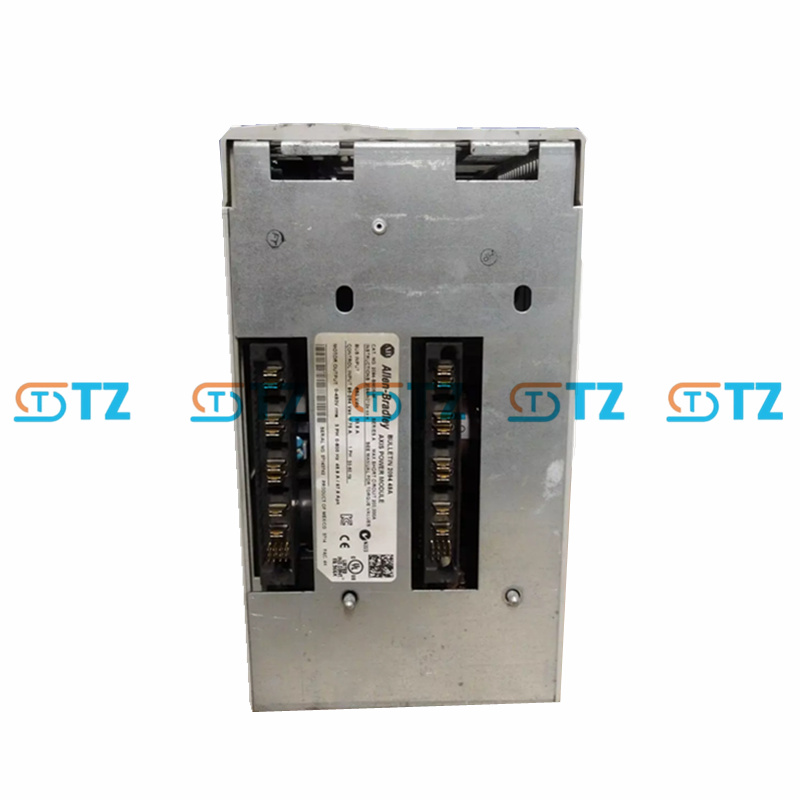

MODULO ASSI KINETIX 6200/6500 ALLAN BRADLEY 2094-BM05-M

Parametro del prodotto

Tensione di ingresso: 400/480 V CA (trifase, intervallo 324-528 V rms)

Corrente nominale dell'inverter: 35 A

Corrente di uscita continua:

Corrente continua (rms): 24.6A

Corrente continua (0-pk): 34.8A

Corrente di picco: 49,2 A (rms) / 69,6 A (0-pk)

Potenza di uscita continua: 19 kW

Efficienza: 98%

Corrente di cortocircuito nominale: 200.000 A (rms) simmetrici

Shunt incorporato:

Potenza continua: 50 W

Potenza di picco: 5,6 kW

Resistenza di shunt: 115 Ω

Tensione di derivazione: 805 V CC

Tensione di derivazione: 765 V CC

Capacità: 705 µF

Assorbimento di energia della capacità: 90 joule

Larghezza di banda:

Circuito di velocità: 500 Hz

Ciclo di corrente: 1300 Hz

Frequenza di modulazione della larghezza di impulso (PWM): 4 kHz

Temperatura di esercizio: da 0°C a 50°C (da 32°F a 122°F)

Umidità relativa: Dal 5% al ​​95% (senza condensa)

Altitudine:

1000 m (3281 piedi) senza riduzione della potenza

È necessario un derating a 3.000 m (9.843 piedi)

Gamma di vibrazioni: 5-55 Hz, spostamento di 0,35 mm; 55-500 Hz, accelerazione di picco di 2,0 g

Valutazione dell'impatto: 15 g, impulso semi-sinusoidale da 11 ms

Caratteristica

Controllo efficiente del movimento: Supporta il funzionamento sincrono multiasse, garantendo prestazioni di accelerazione e decelerazione fluide per requisiti di movimento altamente dinamici.

L'encoder assoluto multigiro integrato garantisce il mantenimento accurato della posizione dopo un'interruzione di corrente.

Miglioramento della corrente di picco: Supporta fino al 200% di corrente continua dell'inverter (configurabile tramite programmazione) per applicazioni che richiedono rapide accelerazioni e decelerazioni.

Alte prestazioni e affidabilità:Progettazione efficiente al 98% con ridotta perdita di energia.

Protezione da cortocircuito da 200.000 A per garantire la stabilità del sistema in condizioni estreme.

Design modulare: Il design a doppio slot largo semplifica l'installazione e il cablaggio, riduce i requisiti di spazio nell'armadio elettrico ed è perfettamente compatibile con i moduli di azionamento integrati (IAM) Kinetix serie 6200/6500.

Diagnostica: Fornisce funzionalità avanzate di diagnosi dei guasti per individuare rapidamente i problemi e ridurre i tempi di inattività mediante la visualizzazione dei messaggi di errore.

Scenario applicativo

Produzione: Utilizzato in sistemi robotici per impieghi gravosi, apparecchiature di lavorazione CNC e linee di produzione automatizzate per fornire servoazionamenti ad alta potenza e controllo coordinato multiasse.

Industria dell'imballaggio: Risposta rapida e funzionamento stabile nelle macchine per imballaggio ad alta velocità e nelle apparecchiature di smistamento per migliorare l'efficienza produttiva.

Movimentazione dei materiali: Utilizzato in nastri trasportatori per carichi pesanti, impilatori e sistemi di stoccaggio automatizzati per supportare traiettorie di movimento complesse e gestione di carichi elevati.

Stampa e tessile: Il controllo della tensione e il movimento sincrono nelle macchine da stampa e nelle attrezzature tessili garantiscono una qualità costante del prodotto.

Industria automobilistica: Utilizzato nelle linee di assemblaggio dei componenti automobilistici e nelle apparecchiature di collaudo per garantire elevata affidabilità e supporto delle prestazioni dinamiche.

Prodotti vantaggiosi:

Tutti gli articoli sono nuovi di zecca originali e pronti per essere consegnati dal distributore. Vi preghiamo di informarci se sono richieste altre condizioni: usato, scatola aperta, ricondizionato, ecc.

Molti disponibili aspettano solo te, sentiti libero di chiedere per ottenere un'offerta migliore!!!
